Adapter mit Leica Anschluss und 3/8 Innengewinde für Konvergenzbolzen ist im Lieferumfang des Mini-Prismas enthalten. Im Falle eines Verlustes kann er hier als Ersatz nachbestellt werden.

Zum Befestigen am abgenommenen Pendelkopf. Bei Nichtgebrauch wird diese am Pendelbügel angebracht. Dosenlibelle passend nur für Pendelhalter, Fabrikat Bohnenstingl.

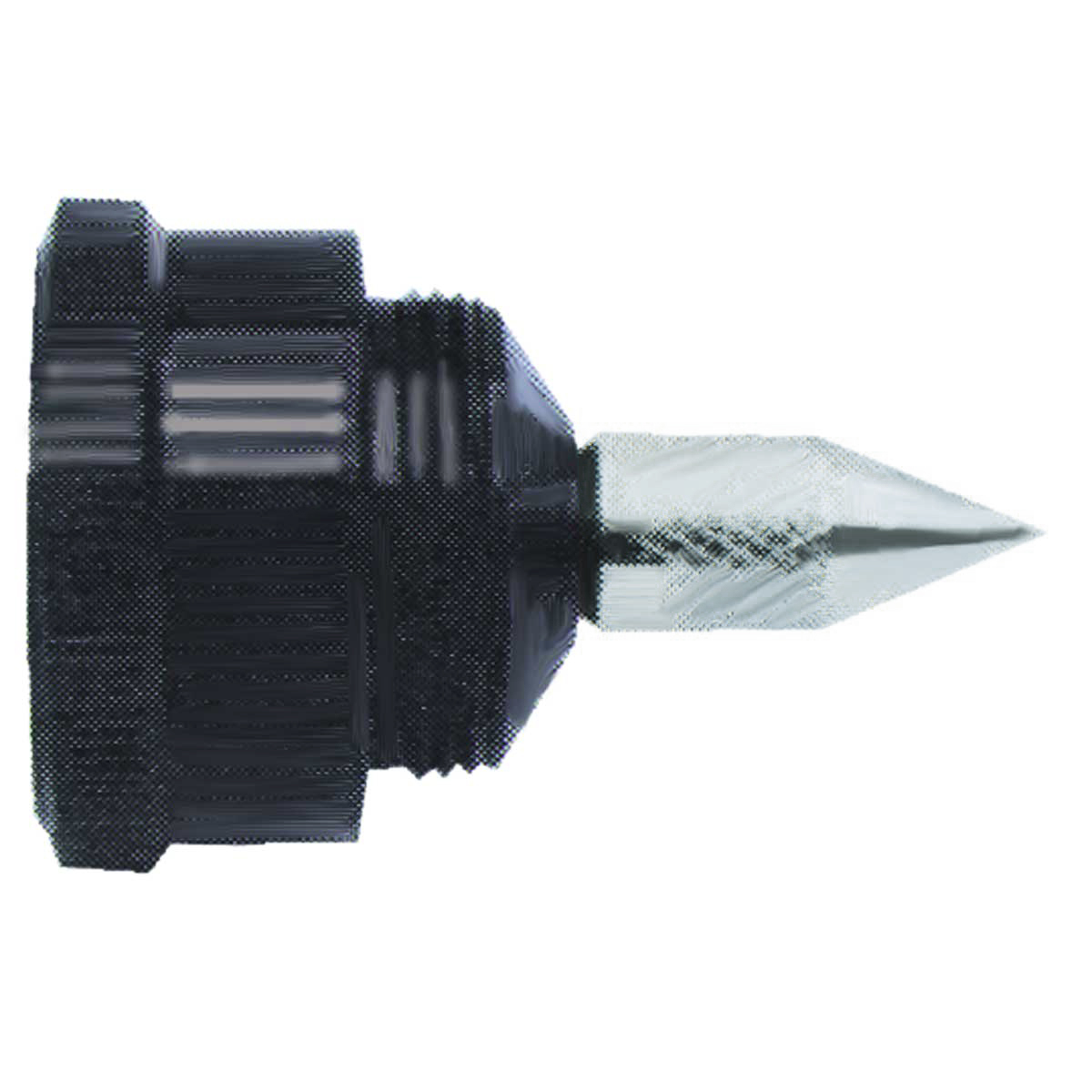

Unsere Dornverlängerung zur Aufmessung von Punkten in der Vertikalen, z.B. Gebäudefassaden u.ä. kann am rückseitigen M6-Abstandsdorn der Miniprismen C65-1512 aufgeschraubt werden.Erhältlich für jede Systemkonstante zum Erreichen des Abstandsbetrages 100 mm von Dornspitze bis Kippachse.Technische DatenDornverlängerung: 100 mmPrismenkonstante: -34 mmpassend für Prisma C65-1512

Der Prismenträger mit 5/8" Gewinde für den Einsatz in Dreifüße System Wild (Dreiklauensystem)Ohne optisches Lot. Der Prismenträger ist mit einer empfindlichen justierbaren Röhrenlibelle (Schliffgenauigkeit 45"/2 mm) ausgestattet und um seine Achse frei drehbar. Deshalb genügt zur Horizontierung eine Röhrenlibelle.

Der Prismenträger mit Wild/Leica Zapfen (Ø 12 mm) für Dreifüße System Wild/Leica (Dreiklauensystem). Ohne optisches Lot, nicht drehbar.Die Bauhöhe ist bei diesem Prismenträger an die Kippachshöhe von Wild/Leica-Tachymetern (196 cm) angepasst.Diese Höhe wird mit allen Prismen die eine Kippachshöhe von 86 mm haben erreicht.

Dieser Adapter mit Leica-Anschluss wird angeschraubt oder angeklebt.Dieser Adaper passt zu folgenden Produkten in unserem Angebot: P4100-CH Mini-Reflektor mit Reflexzieltafel und ZentrierlochP4112-10 Mini-Reflektor mit Mini-Prisma

Geeignet für handelsübliche Prismen und Reflektoren. Der Pendelhalter stellt sich bauartbedingt nach dem Aufsetzen auf das Schnurgerüst (direkt auf Brett oder eingeschlagenen Nagel) von selbst lotrecht. Schnurgerüstabsteckung ohne Messgehilfe möglich.MerkmaleReflektoraufnahme am Pendelkopf mit 5/8"-GewindeBügel teleskopartig ausziehbar 20 - 40 cmPendelbügel mit HandgriffPendelgewicht 1,5 kg

Geeignet für handelsübliche Prismen und Reflektoren. Der Pendelhalter stellt sich bauartbedingt nach dem Aufsetzen auf das Schnurgerüst (direkt aufs Brett oder eingeschlagenen Nagel) von selbst lotrecht. Schnurgerüstabsteckung ohne Messgehilfe möglich.MerkmaleReflektoraufnahme am Pendelkopf mit Leica-ZapfenBügel teleskopartig ausziehbar 20 - 40 cmPendelbügel mit HandgriffPendelgewicht 1,5 kg

Prismenträger mit optischem Lot und Wild/Leica-Aufnahmezapfen (Ø 12 mm) für den Einsatz in Dreifüße Typ "Wild", Fabrikat MOM/GeoDesy mit höchster Genauigkeit für anspruchsvolle Vermessungsaufgaben.Alle drehbaren Prismenträger sind mit einer empfindlichen, justierbaren Röhrenlibelle (Schiffgenauigkeit 45"/2 mm) ausgestattet.Optisches Lot:Vergrößerung 2 xBildlage aufrechtFokussierung 0,35 bis unendlichZentriergenauigkeit 0,5 mm / 1,5 mBetriebstemperatur -20°C bis +50°C

Der Übergangsadapter für Prismenstäbe mit Leica-Anschluss ist durch einen Druckknopf besonders schnell anzubrigen. zum unten Aufstecken auf Prismenstäbe mit Leica-Aufnahme (Bohrung 12 mm lang) oben mit 5/8"-Außengewinde Befestigung durch Druckknopf

Bauelemente aus Beton haben in der Regel eine Fase. Deren Vermessung ist mit dem Tachymeter nicht einfach, da die konstruktive Kante des Bauteils (Schnittpunkt der 2 Ebenen - ohne Fase) nicht ohne Weiteres exakt mit einem Standard-Prisma aufgehalten werden kann. Für diesen Fall wurde der Spezialhalter für Betonbauteile mit Fase SBF entwickelt. Er kann bei allen Bauteilen ab einer Fasenbreite von 20 mm eingesetzt werden und eignet sich hervorragend sowohl zur Positionierung von Betonfertigteilen als auch zur Kontrolle von vor Ort betonierten Elementen.SBF-Flex-Winkel für Betonbauteile mit Fase (ohne Prisma)Flexibler Winkelhalter für Präzisionsprisma (SBF-Flex-Winkel) bestehend aus zwei planen Aluminiumplatten, die über ein Scharniergelenk verbunden sind. Der Winkelhalter kann an allen Bauteilen mit einer Fase ab 20 mm angehalten werden und passt sich hierbei dem Winkel des Bauteils an. Die Scharnierachse liegt exakt in der Schnittlinie der beiden Auflageflächen. In der Mitte sitzt der Träger für das Präzisions-Prisma PP 17.5, welches über ein M4-Gewinde eingeschraubt wird. Das Prisma kann im Träger, unabhängig vom Flex-Winkel, in alle Richtungen gedreht und über einen Bereich von 180° auf den Tachymeter ausgerichtet werden. Der Neigungswiderstand ist einstellbar.DetailsGröße Winkelhalter 100 x 100 mm je PlatteEinfräsungen in jeder Platte zur genauen Platzierung des Winkelhalters an Markierungen auf dem BetonteilGewicht (ohne Prisma) 250 g

Der Schwanenhals ohne Prisma dient zum Aufhalten von ungünstig gelegenen Punkten an Wandoberflächen, Innen- und Außenecken. Er lässt sich in jede Richtung biegen und ermöglicht ein problemloses Aufhalten des Prismas auch an schwer zugänglichen Stellen, wie z. B. Fensterleibungen, Gesimsbrettern etc.Mit dem Schwanenhals von Bohnenstingl besteht keine Sichtbehinderung zum Reflektor mehr, wie es zum Beispiel der Fall ist, wenn Sie das Prisma zwischen den Fingern halten. Die Messung erfolgt ohne das Anbringen von Querexzentrizitäten.Optional können Dornverlängerungen verwendet werden. Der Schwanenhals kann auch auf einen Prismenstab aufgeschraubt werden. Bitte beachten Sie: Dieser Schwanenhals kann nur mit Prismen des Herstellers Bohnenstingl verwendet werden.Funktion und Vorteile des Schwanenhalses ohne PrismaDirektes Aufmessen von Punkten: Wandoberflächen, Innen- und AußeneckenFlexibler Schwanenhals ermöglicht Aufhalten ungünstig gelegener PunkteKeine Sichtbehinderung zum Reflektor wie beim Aufhalten des Prismas zwischen den FingernMessung ohne Anbringen von QuerexzentrizitätenEinsatz von Dornverlängerungen ist möglichLieferumfangSchwanenhals ohne Prisma von Bohnenstingl

Vermessungsadapter mit 5/8"- Gewinde zum Anschluss der kippbaren Reflektorträger. M8- Gewinde zum Eindrehen in handelsübliche Wand- und Mauerbolzen. 5/8"- und M8-Gewinde haben eine gemeinsame Achse und sind unabhängig voneinander um diese Achse drehbar. Wandadapter in Edelstahlausführung. In Kombination mit C65-1505er Prismenserie liegt der Vermessungssollpunkt 100 mm vor Anlagefläche des Wandbolzen.

Die Mini-Prisma-Adapterplatte RSFP-X80g in Grau ist ein unverzichtbares Zubehör fürs Monitoring. Das Miniprisma wird zusammen mit der Miniprisma-Adapterplatte am Monitoring-Ort (z.B. an einem Gleis) schnell und sicher angeklebt und dient als Referenz während des Monitoring-Projekts. Mit einem Klick kann das Prisma am Ende ohne Beschädigung wieder mitgenommen werden. Damit wird der Arbeitsaufwand deutlich reduziert.Die Prismen RSMP280, RSMP380 und die Reflexmarken RS183 können mit diesem Adapter verwendet werden und nach den Messungen einfach mit einem Klick abgenommen und bei Bedarf später wieder aufgesetzt werden.Beim Aufsetzen der Prismen bzw. Reflexzielmarken in verschiedenen Richtungen bleibt der Vermessungspunkt der Gleiche. Eine Verwendung aus fast allen Richtungen ist dadurch gewährleistet.Die Mini-Prisma-Adapterplatte RSFP-X80g in Grau kann mit folgenden Produkten verwendet werden:RSL-X80RSMP280RSMP380SRSMP380CRS183RSL-580-10RSL-580-20LieferumfangMini-Prisma-Adapterplatte RSFP-X80g Grau
