Markengrösse 20 x 20 mm, maximale Zielweite ca. 50 m, Offset 0, mit hochwertiger Reflektorfolie. Diese selbstklebenden Reflexzielmarken können mit modernen Tachymetern eingesetzt werden. Die Reichweite ist vom Gerät abhängig. Bei Anwendungen auf rauen Untergründen, muss die Marke auf eine Trägerplatte geklebt werden. Wir empfehlen die hierfür vorgesehene Aluträgerplatte mit der Artikelnummer 145 516.

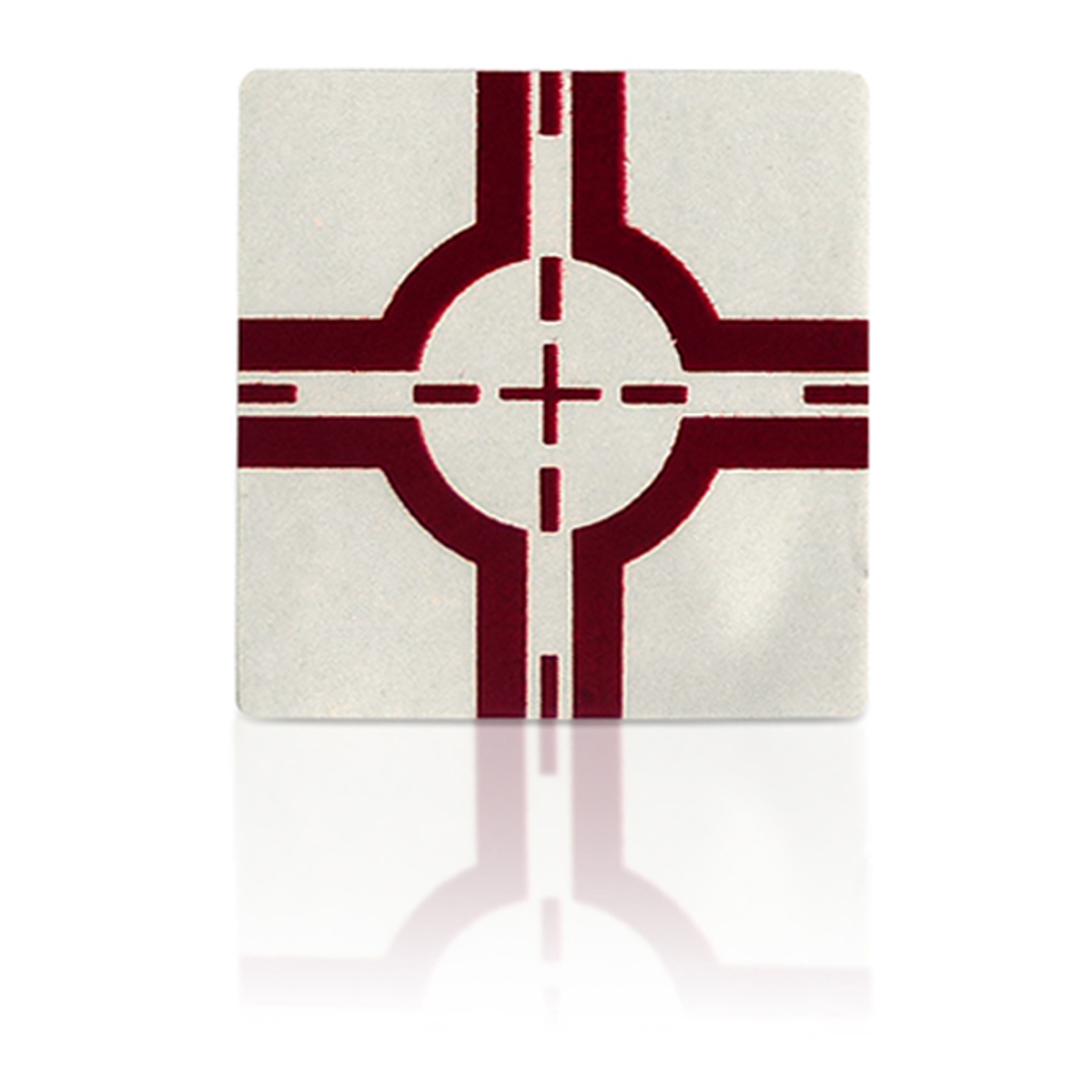

Diese selbstklebenden Reflexzielmarken mit deutlich sichtbarer, roter Umrandung sind sowohl für lange als auch für kurze Distanzen bestens geeignet. Die Reflexzielmarken werden auf einer Trägerfolie geliefert, welche das Ablösen der Reflexzielmarken von der Trägerfolie auch bei Verwendung von Handschuhen ermöglicht!Um präzise Messungen zu gewährleisten, sollte der Winkel beim Anpeilen maximal 25° betragen. Die Reichweiten sind geräteabhängig und können durch Wetter- und Umweltbedingungen negativ beeinflusst werden.Für alle Streckenmessungen mit Tachymeter oder Totalstation werden ausschließlich Plaketten mit Reflexzielmarken empfohlen!Speziell für die Verwendung von Nivellieren, Theodoliten und Baulasern werden Vermessungsplaketten mit Fadenkreuz ohne Reflexzielmarken angeboten.Maße und Reichweite21x21 mm → Reichweite ca. 50 mLieferumfangReflexzielmarken RSZ2, selbstkebend, 21 x 21mm

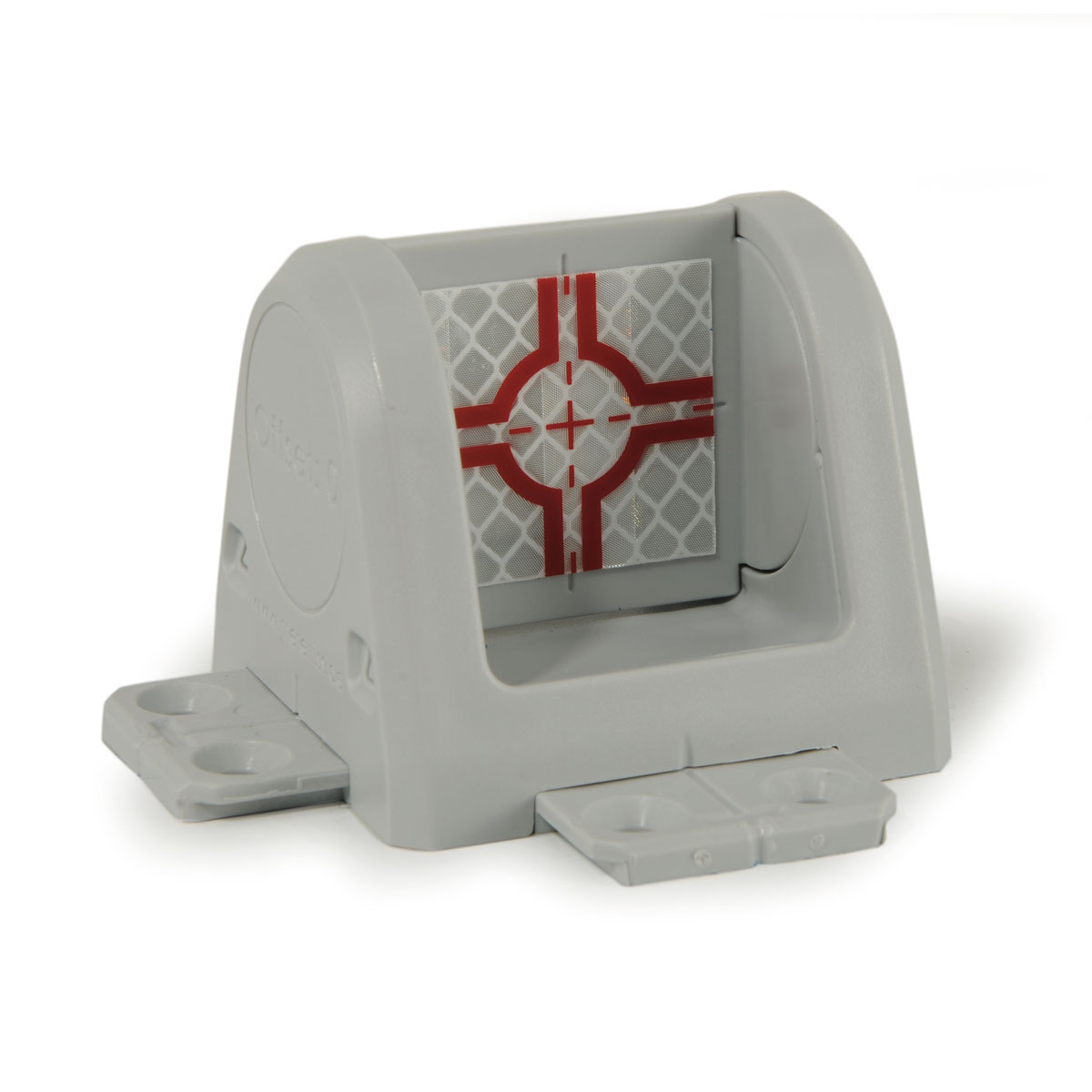

Beim Einsatz von Totalstationen kann die Reflexzielmarke mit Kippfunktion RS183 immer genau auf das Messinstrument ausgerichtet werden. Die Reflexzielmarke kann in einem Radius von 180° gekippt werden und ermöglicht die Nutzung des gleichen Vermessungspunktes aus verschiedenen Richtungen.In Verbindung mit dem Fixpunkt RSFP­X80 kann, durch das Einklicken der Marken in zwei ver­ schiedene Richtungen, der Vermessungspunkt aus fast allen Richtungen angepeilt werden.Werden die Marken vor Baubeginn im Umkreis der Baustelle montiert, kann der Polier oder Vermesser von der Baugrube bis zum obersten Geschoss immer denselben Vermessungspunkt verwenden. Je nach Bauphase werden die Marken dem Baustellenverlauf durch das Ausrichten der Reflexzielmarke angepasst.Durch das integrierte Stecksystem können mehrere Marken miteinander kombiniert werden. Die Marken können in beiden Richtungen miteinander verbunden werden und ermöglichen das Messen aus unterschiedlichen Richtungen, ohne die Reflexzielmarken drehen zu mu¨ssen. Der Abstand der Messpunkte zwischen den Marken, die miteinander kombiniert werden, beträgt immer 60 mm.Funktionen und Vorteile der Reflexzielmarke RS183 mit KippfunktionRS183 Reflexzielmarke 30x30 mmZielmarke 20x20 mmMit Montagekleber ist eine schnelle und einfache Montage auch auf schwierigem Untergrund möglich.Fixierlöcher ermöglichen die Befestigung mit Dübel und Schrauben.Reichweite ca. 80 MeterOffset: 0Kippachshöhe: 30 mmEin Produkt aus der Reihe „Ein Referenzpunkt für alle Instrumente“LieferumfangReflexzielmarke mit Kippfunktion RS183, grau

 Diese selbstklebenden Reflexzielmarken RSZ2YE mit deutlich sichtbarer, gelber Grundfarbe sind sowohl für lange als auch für kurze Distanzen bestens geeignet. Die Reflexzielmarken werden auf einer Trägerfolie geliefert, welche das Ablösen der Reflexzielmarken von der Trägerfolie auch bei Verwendung von Handschuhen ermöglicht!Um präzise Messungen zu gewährleisten, sollte der Winkel beim Anpeilen maximal 25° betragen. Die Reichweiten sind geräteabhängig und können durch Wetter- und Umweltbedingungen negativ beeinflusst werden.Für alle Streckenmessungen mit Tachymeter oder Totalstation werden ausschließlich Plaketten mit Reflexzielmarken empfohlen! Speziell für die Verwendung von Nivellieren, Theodoliten und Baulasern werden Vermessungsplaketten mit Fadenkreuz ohne Reflexzielmarken angeboten.Maße und Reichweite21x21 mm → Reichweite ca. 50 mLieferumfangReflexzielmarken RSZ2YE, selbstkebend, 21 x 21mm

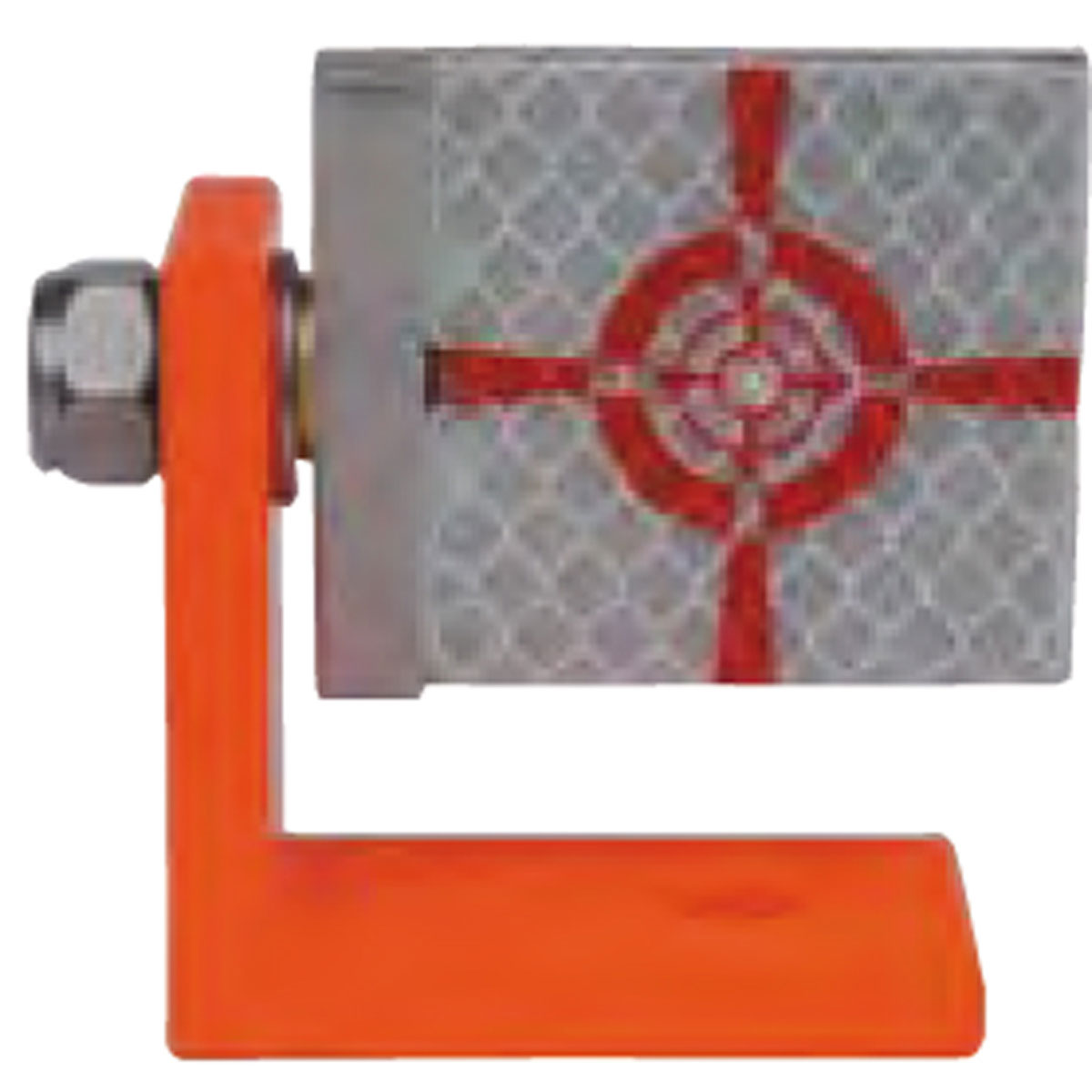

Bei allen Prismenträgern laufen die Kipp- und Stehachse exakt durch das sichtbare Prismenzentrum. Beim Träger mit Reflexfolie laufen sie exakt durch das Zentrum des aufgedruckten Zielzeichens.MerkmaleDurch kardanische Befestigungsmöglichkeit in jede Richtung ausrichtbarEin Werkzeug (Gabelschlüssel SW13) zur Befestigung des Trägers am Bauwerk und zum Festsetzen der Kippachse nötigLieferung mit M8-Edelstahlschraube und U-Scheibe

Die Reflexzielmarke RSZ2-RL von Rothbucher Systeme garantiert präzise Messergebnisse bei der Vermessung mit Tachymetern oder Totalstationen. Die Reichweite dieser 21 x 21 mm großen Reflexzielmarke beträgt ca. 50 Meter (Durchschnittswert, kann bei unterschiedlichen Bedingungen abweichen).Besonders praktisch und durchdacht: Diese Reflexzielmarken werden auf einer Trägerfolie geliefert, welche das Ablösen der Zielmarken von der Trägerfolie auch bei Verwendung von Handschuhen ermöglicht.Um präzise Messungen mit Reflexzielmarken zu gewährleisten, sollte der Winkel beim Anpeilen maximal 30° betragen.LieferumfangReflexzielmarke RSZ2-RL

Zielmarken aus mehrschichtigem Kunststoff, rot/ weiss ohne Kunststofffassung.  Zum kleben geeignet.  Merkmale: Kunststoff Ø 60 mm konzentrische Kreise lose (ohne Fassung) zum kleben geeignet

Aluminium-Trägerplatte zum Aufkleben von Zielmarken, die dann mit der Trägerplatte auf unebenen Untergründen moniert werden können.Zur Montage der Trägerplatte bieten wir 2-Komponentenklebern auf Epoxidharzbasis, unseren Montagekleber und/oder den optionalen Befestigungssatz mit der Artikelnummer 145 447. Passend zu den Reflexzielmarken mit der Größe 60 x 60 mm Trägerplatte aus Alu Grösse: 71 x 81 x 1,5 mm

Zielmarke aus Aluminium eloxiert, kratzfest, lichtecht zum Dübeln und Kleben.  Grösse: 100 x 100 x 1,5 mm Aufdruck: Malteser-Kreuz in schwarz/silber (Abbildung ähnlich).

Merkmale: Achsmarke aus Aluminium eloxiert, kratzfest, lichtecht zum dübeln und kleben. Größe: 50 x 50 mmAufdruck: Fadenkreuz

Die Trägerplatten mit Winkel und Reflexzielmarken RSAK80 finden ihren Einsatz an Gleisen, Brücken, Einhausungen, Staumauern, Gebäuden, Abstützungen, in Hochregallagern, Aufzugsschächten u. v. m. Bei gut geplanter Montage kann mit diesen Produkten aus fast jeder Position der Vermessungs­punkt angepeilt werden.An Bahngleisen z. B. muss sich der Vermesser nicht mehr in Gefahrenzonen begeben, sondern kann jederzeit aus sicherer Position seine Messungen durchführen. Auch gefährliche und teure Straßensperren sind nicht mehr nötig, da viele Messungen erheblich vereinfacht werden.In Aufzugsschächten werden die Adapter senkrecht auf Achse montiert (siehe Bild linke Seite). Die Achsen sind damit aus jeder Position für alle Gewerke gut sichtbar.Um die Sicherung des Vermessungspunktes über einen langen Zeitraum zu gewährleisten, ist unter jeder Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt.Funktionen und Vorteile der Trägerplatten mit Winkel und Reflexzielmarken RSAK80Unverwechselbare VermessungspunkteReflexmarke 40 x 40 mmGröße L 120 x B 75 x H 50 mm3-dimensionale Beobachtungen von BrückenBeobachtungen von Bahngleisen bei umliegenden Baumaßnahmen wie z. B. Brücken- und Tunnelbau, Unterpressungen von Bahnstrecken usw.Messungen und Beobachtungen aus fast jedem Winkel und an schwer zugänglichen Stellen sind möglichWerden Messungen mit einem Prisma gewünscht oder gefordert, wird das RS Mini Prisma-System empfohlenTemperatur- und UV-BeständigUm die Sicherung des Vermessungspunktes über einen längeren Zeitraum zu gewährleisten, ist exakt unter dem Zentrum der Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt. Sollte die Reflexzielmarke einmal beschädigt werden kann sie problemlos ausgetauscht werden und der Originalvermessungspunkt einfach, schnell und kostengünstig wieder hergestellt werden!LieferumfangTrägerplatte mit Winkel und Reflexzielmarken RSAK 80, rot
