Schnurgerüste abstecken mit Totalstationen
Schnurgerüste und Achsenabsteckung sind aufwändig, aber entscheidend für eine fehlerfreie Bauausführung. Hier zeigen wir Ihnen neue Möglichkeiten effizienter Bauvermessung für den Hochbau: mit digitalen Plänen, automatischer Stationierung und hoher Genauigkeit. So lassen sich Arbeitsprozesse auf der Baustelle massiv optimieren.

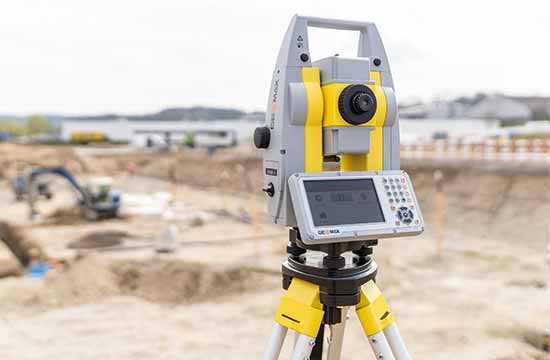

Die Zoom95 von GeoMax: effiziente Bauvermessung für den Hochbau
Die Totalstation Zoom95 von GeoMax i st ein hochpräzises Messinstrument mit einer Software, die für den Hochbau entwickelt wurde. Eine exakte Absteckung von Schnurgerüsten und Achsen ist essenziell für den gesamten Bauprozess, da sie die Grundlage für eine fehlerfreie Bauausführung bildet. Mit der digitalen Vermessung per Totalstation lassen sich Messfehler minimieren und der Bauablauf erheblich beschleunigen.
Warum sollten Sie Schnurgerüste und Achsen mit der GeoMax Zoom95 abstecken?
Es gibt mehrere Gründe für die Arbeit auf die Zoom95 zu setzen.
Warten war gestern!
Achsen und Eckpunkte können direkt auf jedes neue Stockwerk übertragen werden. Das Warten auf den Vermesser entfällt. Zerstörte Punkte und Achsen können schnell wiederhergestellt werden.
Digitale Pläne auf dem Tablet
Grundrisse im DXF/DWG-Format können problemlos auf das Tablet übertragen und direkt vor Ort verwendet werden.
Einfache Punktwahl aus dem Plan
Achsen, Außenwände und Eckpunkte lassen sich direkt aus dem digitalen Plan auswählen und auf der Baustelle abstecken.
Überprüfung direkt auf der Baustelle
Check-Funktion zum Überprüfen von Höhen und Wänden auf Vertikalität. Ausrichten von Schalungen, Säulen und Fertigteilen und Übertragen von Meterrissen auf verschiedene Ebenen.
Millimetergenaue Präzision
Mit der GeoMax Zoom95 erreichen Sie höchste Genauigkeit, die in allen Bauphasen zuverlässige Ergebnisse liefert.

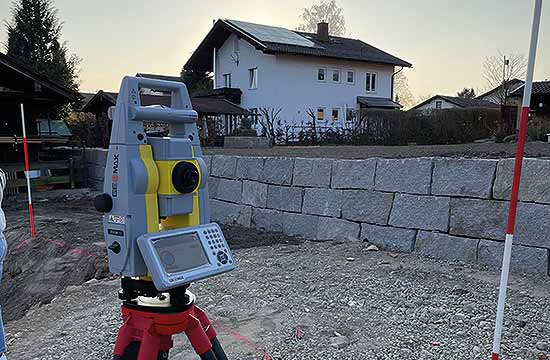

Vielseitige Anwendung
Von der Grobabsteckung im Erdbau bis zur detaillierten Achsen- und Schnurgerüstabsteckung – die Zoom95 bietet flexible Einsatzmöglichkeiten.
Eine Anleitung im Video
Hier sehen Sie, wie Sie mit der Zoom95 und der Software XPAD von GeoMax ein Schurgrüst Schritt für Schritt abstecken können.
Rothbucher Prismen: Präzise und flexible Stationierung
Dank ihrer präzisen Verarbeitung Made in Germany und hochwertigen Materialien schaffen die Rothbucher Prismen eine besonders stabile und wiederverwendbare Messgrundlage. Die Station kann immer wieder millimetergenau auf der Baustelle positioniert werden.

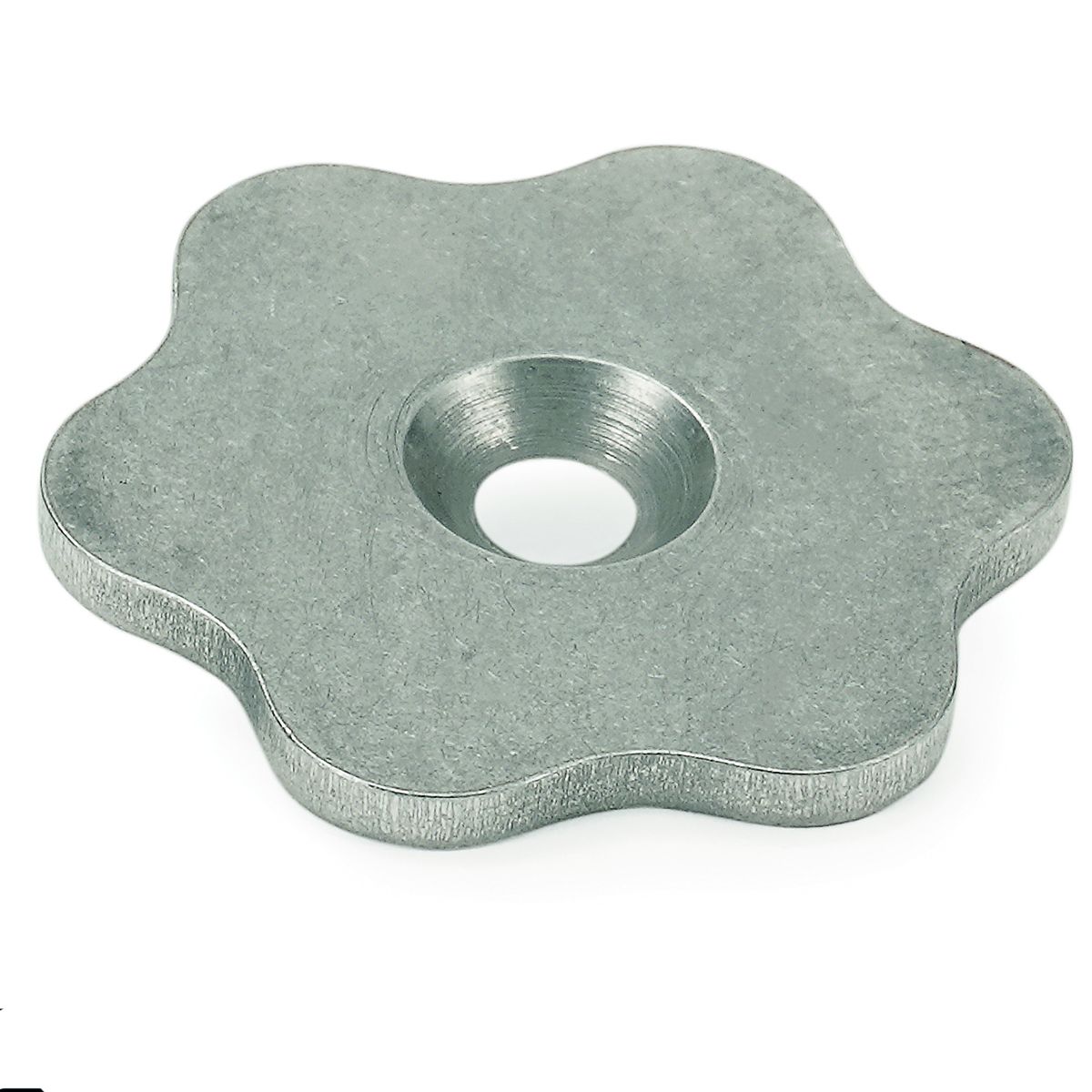

Fixpunktsystem RSFP-X90
- Bleibt dauerhaft auf der Baustelle als referenzierbarer Fixpunkt.
- Magnetische Prismen (wie zum Beispiel der RSMP390-M) können flexibel angebracht und wieder entfernt werden.

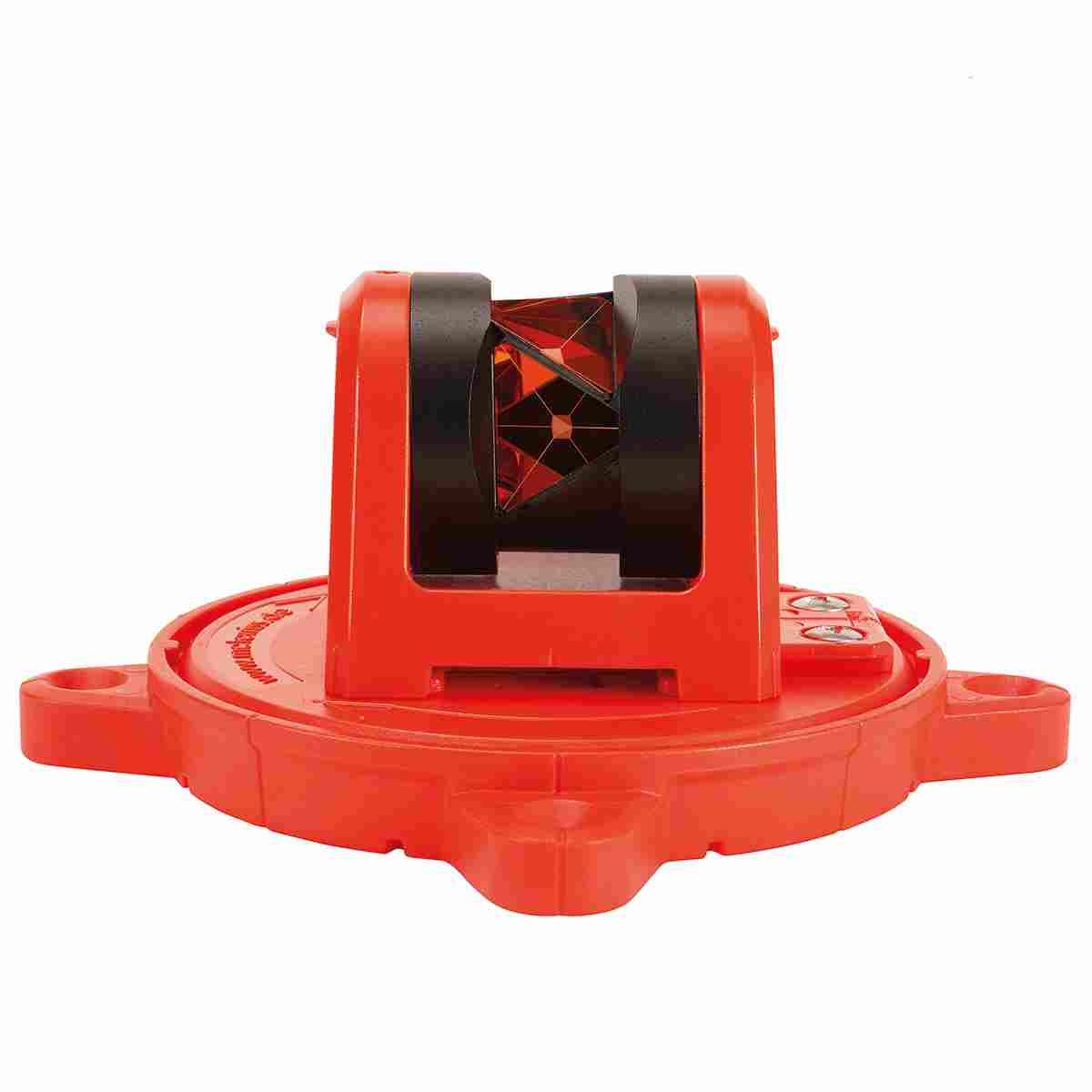

360°-Drehbarkeit der Prismen
- Die Prismen können exakt zur Station ausgerichtet werden, um schleifende Schnitte zu vermeiden.
- Deutlich genauere Stationierung als mit herkömmlichen Methoden.
Zeitersparnis und Wiederverwendbarkeit
- Prismen können entfernt werden, während der Fixpunkt erhalten bleibt.
- Einfache und schnelle Neueinmessung, wenn erforderlich.
Automatische freie Stationierung: Effizienter arbeiten
Mit der GeoMax Zoom95 und den Rothbucher gelingt die Stationierung schneller und einfacher als je zuvor.
Sofortige automatische Standorterkennung
- Die Totalstation erkennt und misst Rothbucher-Prismen automatisch.
Schnelle Einrichtung ohne Klebemarken
- Kein manuelles Anzielen nötig – die Messung beginnt sofort.
Maximale Genauigkeit und Zeitersparnis
- Dank automatischer Justierung bleibt die Abweichung minimal.
Check-Funktionen: Kontrolle und Qualitätssicherung
Die GeoMax Zoom95 unterstützt nicht nur bei der Absteckung, sondern auch bei der Qualitätssicherung auf der Baustelle.
- Meterrisse können millimetergenau von Stockwerk zu Stockwerk übertragen werden.
- Säulen und Schalungen lassen sich einfach prüfen und ausrichten.
- Berechnen Sie dank der Flächenmessung schnell und präzise die benötigten Betonmengen.
- Höhenkontrolle von Decken und Unterzügen stell die Einhaltung der Höhenvorgaben sicher.
X-PAD: Effiziente Baustellensteuerung mit professioneller Software
X-PAD ist eine spezialisierte Software für die Bauvermessung im Hochbau und ermöglicht eine effiziente Baustellensteuerung. Durch die nahtlose Integration mit der GeoMax Zoom95 sorgt sie für präzise Messungen und eine optimierte Arbeitsweise. Dank der intuitiven Benutzeroberfläche lassen sich Messdaten schnell erfassen, auswerten und für weitere Planungen nutzen. Die Software unterstützt eine Vielzahl von Vermessungsaufgaben und erhöht so die Produktivität auf der Baustelle. Ein besonderes Highlight von X-PAD ist die einfache Datenspeicherung und die cloudbasierte Zusammenarbeit. Mit X-PAD 365 können Messdaten sicher abgelegt, verwaltet und von verschiedenen Geräten aus abgerufen werden. Dies ermöglicht eine flexible und effiziente Zusammenarbeit zwischen Teams, egal ob vor Ort oder im Büro. Die Software bietet damit eine moderne und zuverlässige Lösung für Bauunternehmen, die ihre Prozesse digitalisieren und optimieren möchten.
Fazit in Stichpunkten: Die Vorteile der digitalen Bauvermessung mit der Zoom95
- Die Zoom95 ermöglicht eine höchste Präzision bei der Bauvermessung und führt gleichzeitig zu einer erheblichen Zeitersparnis.
- Durch automatisierte Prozesse wird eine fehlerfreie Absteckung gewährleistet.
- Auch weniger erfahrene Nutzer können die Zoom95 bedienen, während ihre flexiblen Einsatzmöglichkeiten sie für eine Vielzahl von Bauprojekten geeignet machen.
- Als zukunftssichere Lösung bietet die Zoom95 digitale Vernetzungsmöglichkeiten, die sie an die Anforderungen moderner Bauprojekte anpassen.
