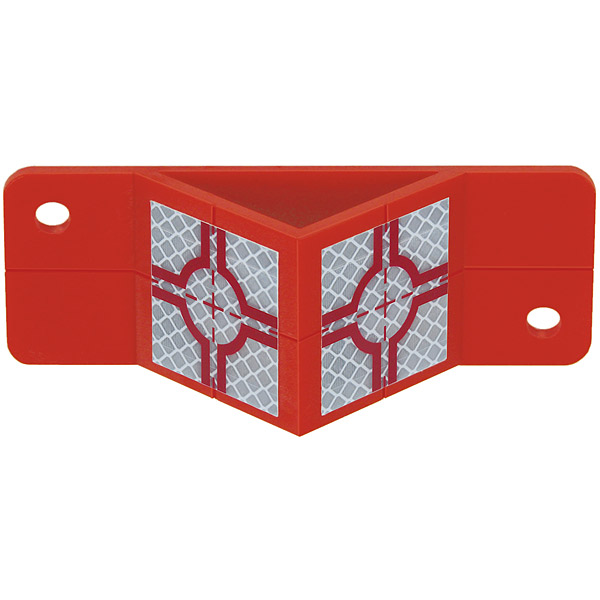

Die Trägerplatten mit Winkel und Reflexzielmarken RSAK130 finden ihren Einsatz an Gleisen, Brücken, Einhausungen, Staumauern, Gebäuden, Abstützungen, in Hochregallagern, Aufzugsschächten u. v. m. Bei gut geplanter Montage kann mit diesen Produkten aus fast jeder Position der Vermessungs­punkt angepeilt werden.An Bahngleisen z. B. muss sich der Vermesser nicht mehr in Gefahrenzonen begeben, sondern kann jederzeit aus sicherer Position seine Messungen durchführen. Auch gefährliche und teure Straßensperren sind nicht mehr nötig, da viele Messungen erheblich vereinfacht werden.In Aufzugsschächten werden die Adapter senkrecht auf Achse montiert (siehe Bild linke Seite). Die Achsen sind damit aus jeder Position für alle Gewerke gut sichtbar.Um die Sicherung des Vermessungspunktes über einen langen Zeitraum zu gewährleisten, ist unter jeder Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt.Funktionen und Vorteile der Trägerplatte mit Winkel und Reflexzielmarken RSAK130Unverwechselbare VermessungspunkteReflexmarke 30 x 30 mGröße L 100 x B 35 x H 30 mm3-dimensionale Beobachtungen von BrückenBeobachtungen von Bahngleisen bei umliegenden Baumaßnahmen wie z. B. Brücken- und Tunnelbau, Unterpressungen von Bahnstrecken usw.Messungen und Beobachtungen aus fast jedem Winkel und an schwer zugänglichen Stellen sind möglichWerden Messungen mit einem Prisma gewünscht oder gefordert, wird das RS Mini Prisma-System empfohlenTemperatur- und UV-BeständigUm die Sicherung des Vermessungspunktes über einen längeren Zeitraum zu gewährleisten, ist exakt unter dem Zentrum der Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt. Sollte die Reflexzielmarke einmal beschädigt werden kann sie problemlos ausgetauscht werden und der Originalvermessungspunkt einfach, schnell und kostengünstig wieder hergestellt werden!LieferumfangTrägerplatte mit Winkel und Reflexzielmarken RSAK130, rot

Dieser hochwertige Reflektor eignet sich perfekt für Langzeitbeobachtungen, Tunnel- und Gleisbau, sowie für viele weitere Monitoring-Aufgaben. Durch die Drehbarkeit des Folienträgers kann er präzise auf Ihre Totalstation ausgerichtet werden. Die Zieltafel verfügt über einen Leica Anschluss. Mit der Klemmschraube kann das Target zuverlässig fixiert werden.Technische MerkmaleOffset 2mmMit ZentrierlochLeichtKippachshöhe 86 mmUnempfindlich gegen Witterung und SonnenlichtHalterungen aus stabilem KunststoffWeder die Halterung noch die Folie "quellen" aufMit Leica-AnschlussAdapter für 3/8" (Tunnelbau), 5/8", M8 Gewinde sind verfügbarMontageflansch für die Anbringung an Bahnschwellen verfügbarFarbe: gelbLieferumfangMini-Reflektor mit Kreuz und Zentrierloch, gelb

Diese Variante des Miniprismas RSMP380 (hier kupferbeschichtet) wird per Magnet angebracht und wurde speziell fürs Monitoring von Schienen und Stahlkonstruktionen entwickelt. Sie werden mit dem Magneten mit Schraube RSMS1062 angebracht.Hier erklärt der Erfinder selbst die Anwendung des Miniprismas: Funktionen und Vorteile des Miniprismas RSMP380MØ 25,4 mmOffset: -16.9 (minus 16.9) [Leica + 17.5]Prisma kann 2x um 180° um die eigene Achse gedreht werdenEinzigartig schnelle Montage - auch bei nassem UntergrundReinigung des Untergrundes entfälltPrisma oder Magnet können bei Bedarf ersetzt werdenLieferumfangMiniprisma RSMP380M, rot, kupferbeschichtet

In diesen Reflektor ist ein Miniprisma integriert, das Messungen auf längere Entfernungen bis zu 600 m geeignet. Typische Einsatzgebiete des Monitoringprismas sind Gleismonitoring, Bauwerksüberwachung, Brückenmonitoring und Setzungsmessungen. Ebenso kann das Prisma als hochgenauer Festpunkt auf Baustellen verwendet werden.Funktionen und Vorteile des Miniprismas 25mm für Monitoring, kupferbeschichtet mit Leica Anschluss, gelbPrisma mit 25,4 mm DurchmesserMit Wetterschutz für das PrismenglasSpezialglas, das widerstandsfähig gegen Witterung istkupferbeschichtet (ideal geeignet für Leica und GeoMax Totalstationen). Für Trimble, Zeiss, Sokkia und Topcon Totalstationen empfehlen wir das weiße silberbeschichtete Prisma C63-4012Offset: 17,5 mm (Leica), bzw. -16,9 mm (absolut)Kippachshöhe 86 mmIdeal für Dauerbeobachtungen und Monitoringmit Leica Anschluss und FeststellschraubeAdapter für 3/8“ Anschluss für Konvergenzbolzen und 5/8" Gewinde verfügbarFlansch zur Befestigung auf Bahnschwellen oder auf Brücken optional verfügbar

Das Miniprisma RSMP480MG setzt Maßstäbe. Erfahrungsgemäß werden bei manuellem Anpeilen der Prismen die besten Messergebnisse erzielt. Es wurden Genauigkeiten im Bereich von ±1 mm erreicht. Mit dem Magneten ist die Montage fürs Gleismonitoring besonders einfach. Die Möglichkeit, den Messpunkt von allen Seiten verwenden zu können, macht dieses Prismen zu etwas Besonderem.Funktionen und Vorteile des RSMP480MG - 220° Mini Prisma von Rothbucher SystemeErmöglicht das Anpeilen des Referenzpunktes aus nahezu allen RichtungenOffset 0, Leica 34,4Kippachshöhe 30 mmRSMP480M ist besonders fürs Gleismonitoring geeignetReinigung des Untergrundes entfälltPrisma oder Magnet können bei Bedarf ersetzt werdenDas Prisma ist kupferbeschichtetAuf Wunsch können Sie das Prisma auch silberbeschichtet erhalten, rufen Sie uns an!LieferumfangRSMP480MG - 220° Mini Prisma von Rothbucher Systeme

Das Miniprisma RSMP15 mit 12,7 mm Miniprisma wird zur schnellen Montage selbst auf schwierigem Untergrund wie z. B. Marmorfassaden, historischen Gebäuden, Stahlträgern, Schienen, Gas- und Ölpipelines usw. einfach aufgeklebt.Funktionen und Vorteile der Winkelplatte RSMP15 mit integriertem 12,7 mm MiniprismaBeim Einsatz von Robotik Totalstationen können permanente Setzungsmessungen während der Bauarbeiten durchgeführt werden.Setzungsmessungen an Bahngleisen während der Belastung durch Zugverkehr möglichBrücken und andere Objekte können noch schneller und präziser beobachtet werden.Um präzise Messungen zu gewährleisten, sollte der Winkel beim Anpeilen maximal 25° betragenDie Reichweiten sind geräteabhängig und können durch Wetter- und Umweltbedingungen negativ beeinflusst werden.Offset: -5,6 mm (absolut), bzw. Leica: +28,8LieferumfangWinkelplatte RSMP15 mit integriertem 12,7 mm Miniprisma

In diesem Reflektor ist ein Miniprisma integriert, das Messungen auf längere Entfernungen bis zu 600 m erlaubt. Leicht und unempfindlich. Besonders bei Monitoring, der Gleisvermessung und anderen automatischen Messungen werden diese Prismen eingesetzt.mit Wetterschutz für das PrismenglasSpezialglas, das widerstandsfähig gegen Witterung istOffset -17 mmKippachshöhe 86 mm25,4 mm MiniprismaIdeal geeignet für die dauerhafte Anbringung für Langzeitbeobachtungen und Monitoringleicht und unempfindlichHalterungen aus stabilem KunststoffLeica-AnschlussOptionales Zubehör:Adapter von Leica auf 3/8" Gewinde für Konvergenzbolzen erhältlich (weiß/gelb)

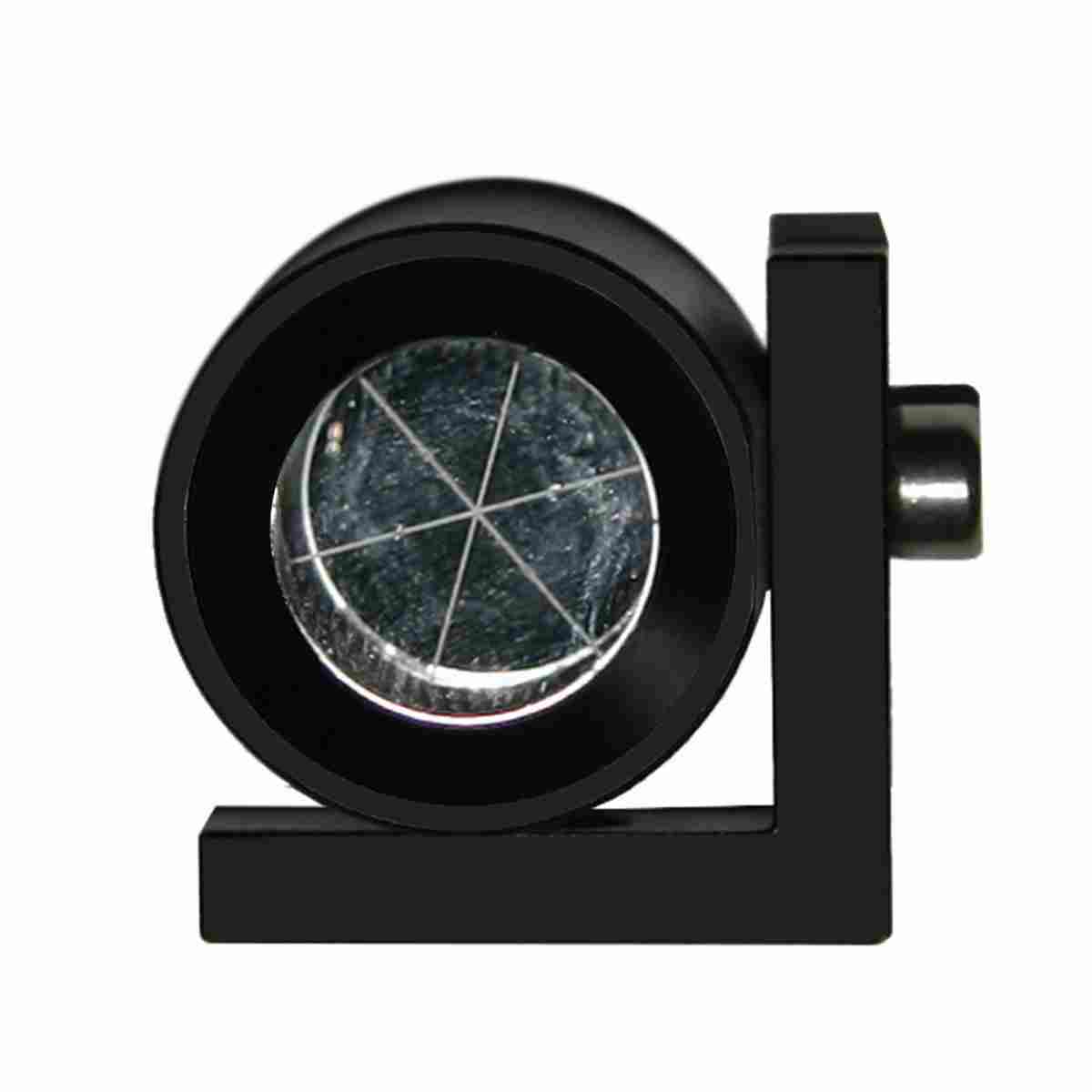

Das Prisma in L-Form und 25,4 mm Durchmesser aus Aluminium ist ideal für Vermessungsarbeiten in Minen oder zur Bauwerksüberwachung geeignet. Es ist vor allem dort einsetzbar, wo ein Prisma permanent montiert sein muss.MerkmaleSehr robustGlaskörper fest im Gehäuse integriertOffset +9 mm (Leica-Totalstation), - 25,4 mm (Trimble-Totalstation)Genauigkeit 7 SekundenHalterung und Gehäuse aus stabilem Aluminiumkupferbeschichtet gegen Beschlagen und AnlaufenKann mit M8-Schraube an gängigen Wandbolzen oder Dübeln befestigt werdenMit Schutztasche

Einsatz und Befestigung am Boden, auf Straßen oder in schwer zugänglichen Bereichen. Merkmale Absteckset P6450-00 Maße: ca. 10 x 10 x 2,5 cm Sehr stabiler Aluminium-Schutz 17 mm Prisma für Boden-Monitoring Befestigung mit Dübeln, Mörtel oder Kleber Beachten Sie beim Befestigen des Prismas den Standort der Totalstation, um erfolgreich ins Prisma zielen zu können.

Das Mini-Prisma für Monitoring-Anwendungen wird mit einer Schraube am Objekt befestigt und kann bequem ausgerichtet und danach fixiert werden. Mit Kappe gegen Reflexionen durch Sonne und für Schutz gegen Beschlagen und Verschmutzung.Silberbeschichtetes Prisma (empfohlen für Trimble, Zeiss, Sokkia und Topcon Totalstationen)Ideal geeignet für MonitoringOffset: -16.9mm (absolut), +17,5 mm (Leica)Mit SchutztascheFür Leica, GeoMax, Happy Survey und Carlson Totalstationen empfehlen wir die kupferbeschichtete Variante

Diese Variante des Miniprismas RSMP380 (hier rot und kupferbeschichtet) wird unkompliziert mit passenden Montagekleber angeklebt. Wir empfehlen den RSMK-FIX Kleber von Rothbucher Systeme. Das angeklebte Prisma hält jahrelang. Hierbei wird nur die Mini-Prisma-Adapterplatte RSFP-X80g angeklebt, das Prisma kann dann entfernt oder bei Bedarf aufgesteckt werden. Die Platte kann einfach bei uns nachbestellt werden. Wenn Sie Prismen speziell fürs Gleismonitoring suchen, empfehlen wir die gleichen Prismen mit Magnet, die Sie im Crossselling finden.Die Prismen können sowohl an Schienen, Bahnschwellen, Brücken, aber auch an Betonteilen und Gipsfassaden angebracht werden. Die Prismen können außerdem um 180 Grad gedreht und entsprechend passend ausgerichtet werden. Auch eine spätere Neuausrichtung mit höchsten Genauigkeiten ist gewährleistet. Beachten Sie hierzu das White Paper von der TU München unter Downloads. Hier erklärt der Erfinder selbst die Anwendung des Miniprismas: Funktionen und Vorteile des 180°-Prismas fürs Monitoring zum Kleben in Rot von Rothbucher SystemeØ 25,4 mmOffset: -16.9 (minus 16.9) [Leica + 17.5]Prisma kann um 180° um die eigene Achse gedreht werdenPrisma kann von der angeklebten Platte gelöst werdenNeue Platten FP-X80 können nachbestellt werdenEmpfohlener Kleber: RSMK-FIX von Rothbucher Systeme Lieferumfang180°-Prisma fürs Monitoring zum Kleben in Rot von Rothbucher Systeme

Diese Variante des Miniprismas RSMP480 (hier grau und kupferbeschichtet) wird unkompliziert mit passenden Montagekleber angeklebt. Wir empfehlen den RSMK-FIX Kleber von Rothbucher Systeme. Das angeklebte Prisma hält jahrelang. Hierbei wird nur die Mini-Prisma-Adapterplatte RSFP-X80g angeklebt, das Prisma kann dann entfernt oder bei Bedarf aufgesteckt werden. Die Platte kann einfach bei uns nachbestellt werden. Wenn Sie Prismen speziell fürs Gleismonitoring suchen, empfehlen wir die gleichen Prismen mit Magnet, die Sie im Crossselling finden.Die Prismen können sowohl an Schienen, Bahnschwellen, Brücken, aber auch an Betonteilen und Gipsfassaden angebracht werden. Die Prismen können außerdem um 220 Grad gedreht und entsprechend passend ausgerichtet werden. Auch eine spätere Neuausrichtung mit höchsten Genauigkeiten ist gewährleistet. Beachten Sie hierzu das White Paper von der TU München unter Downloads.Hier erklärt der Erfinder selbst die Anwendung des Miniprismas: Funktionen und Vorteile des 220°-Prismas fürs Monitoring zum Kleben in Grau von Rothbucher Systeme Ø 25,4 mm Offset: -16.9 (minus 16.9) [Leica + 17.5] Prisma kann um 220° um die eigene Achse gedreht werden Prisma kann von der angeklebten Platte gelöst werden Neue Platten FP-X80 können nachbestellt werden Empfohlener Kleber: RSMK-FIX von Rothbucher Systeme Lieferumfang 220°-Prisma fürs Monitoring zum Kleben in Grau von Rothbucher Systeme

Absteckset mit Reflexzieltafel und Rahmen aus Metall - Stabile Konstruktion mit Montageplatte aus Aluminium - Abnehmbare, sehr robuste Schutzhaube - Gut geschützt gegen Regen, Nebel und Tau - Kann mit Schrauben dauerhaft befestigt werden - Ausrichtung nach oben und unten möglich

Dieses Mini-Prisma von SECO besitzt einen L-Träger. Das Kupferbeschichtete Mini-Prisma (25 mm) ist wasser- und staubabweisend und eignet sich somit ideal zur Bauwerksüberwachung. Der L-Träger hat eine Auflagefläche von 76 mm, hier kann das Prisma fest an das Bauwerk angebracht werden.
