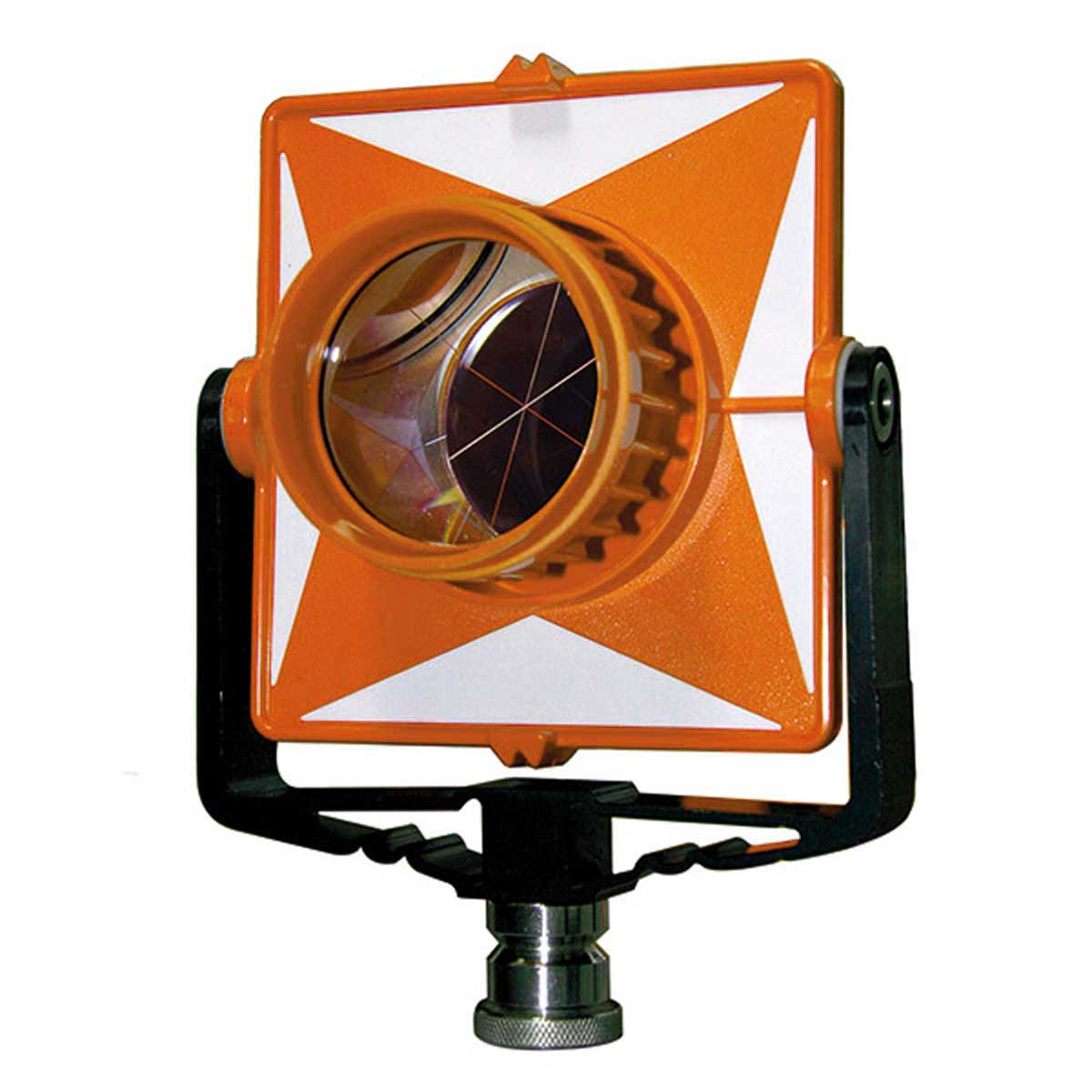

Dieses Prisma (62 mm) ist voll kompatibel mit Systemen führender Hersteller wie: Sokkia, Topcon, Pentax, Nikon und andere, die mit Prismenkonstanten (Offset) 0 bis -30 arbeiten. für Offset 0 und -30 mm Schliffgenauigkeit 5" Bajonettadapter 5/8" x 11 Innengewinde Halter und Zieltafel aus Metall Messing-Feststellknopf Prismengehäuse schwarz Zieltafel orange/weiss

Prisma mit Halterung (Metall) u. Zieltafel (Kunststoff) Merkmale- Offset 0 und -30 mm Genauigkeit: 2" Kippachshöhe 118,5 mm mit Bajonett-Adapter 62 mm Prisma- Orange-weiße Zieltafel aus hochwertigem PolyCarbonat Halterung aus Metall- Visierkimme als Zielhilfe 360° neigbar Das Prisma ist voll kompatibel mit führenden Herstellern wie Trimble, Topcon, Sokkia etc..

Dieses Prisma besteht nur aus besten Materialien wie Aluminium/Messing und Edelstahl. Sie bieten dem Anwender zusätzlich die beliebte Funktion der Absteckspitze mit Libelle. Diese robuste Prismenkonstruktion hebt sich deutlich vom Standard auf diesem Sektor ab und macht diese Prismen so unverwechselbar. Probleme mit der Klemmung gehören dank des dauerhaft nachstellbaren Klemmmechanismus der Vergangenheit an. Die Konstanten (Prismenkonstante, Zielachse und Kippachshöhe) sind den Zeiss- und Leica-Prismen angepasst. So sind keine Veränderungen an den Einstellungen Ihres Tachymeters nötig. Die schraubbare Spitze erlaubt ohne umständliches Bücken bestimmte Bodenpunkte noch präziser aufzunehmen. Dank der justierbaren Dosenlibelle kann mit der kleine Spitze auch am Schnurgerüst hervorragend und präzise gearbeitet werden. Technische Daten: Durchmesser: 50 mm Schliffgenauigkeit: 2-5" Kippachse: 86 mm (Leica) Abstand Spitze zu Zentrum: 100 mm Mittlere Entfernung: 1,2-1,5 km Anschluss: Leicazapfen Prismenschnittpunkt: genau in Steh/Kippachse Anzielhilfe (Diopter): V-förmige Nut präzise gefräst Libelle 6 sec

Dieses Prismensystem für Zeiss-Tachymeter ist sowohl vom Offset mit -35 mm, als auch von der Kippachshöhe mit 100 mm an den Zeiss-Standard angepasst. Selbstverständlich werden diese Prismen mit einer Schliffgenauigkeit von 5 Sekunden geliefert. Es stehen je nach Präferenz verschiedene Ausführungen für den Anwender zur Verfügung.Technische Daten für Offset -35 mm Schliffgenauigkeit 5" Zentralasymmetrischer Punkt in der Prismenachse (sichtbares Prismenzentrum) 5/8" x 11 Innengewinde Kippachshöhe 100 mm Halterung und Zieltafel aus hochfestem Kunststoff mit Schnappverschluss zum Herausnehmen des Prismas abnehmbare Zieltafel aus Metall Farbe leuchtgelb/schwarz

Bei diesem Kipphalter handelt es sich um Prismenträger wie den GPH 1.Merkmale aus hochfestem Kunststoff Kippachshöhe 86 mm passend für Prisma C63-3024 und GPR1 Farbe: leuchtgrün/schwarz

Dieses präzise Traversenkit beinhaltet ein 62 mm-Prisma (101-6400-10). Das Prismengehäuse ist silberbeschichtet, um bei Feuchtigkeit nicht zu beschlagen. Die Winkelgenauigkeit ist 5 Sekunden. Die neigbare Zieltafel hat 0, -30 und -40 Offset und ist umdrehbar.   Die Zieltafel verfügt zudem über einen Sichtkollimator für genaues Ausrichten. Optional ist auch ein passendes Dreifach-Prisma erhältlich (101-2159-02-BLK).   Im Lieferumfang enthalten ist der drehbare Dreifußadapter (101-2153-10-GRY), der mit allen Prismen mit einer 24,9 mm-Bajonett-Basis kompatibel ist. Er verfügt über ein optisches Lot mit 2,5-facher Vergrößerung und eine einstellbare 60-Minuten-Röhrenlibelle.   Die Achse des Adapters wurde maschinell präzise ausgerichtet und rotiert 360°. Die Höhe ist 100 bis 120 mm. Die Genauigkeit über dem Punkt ist 0,5 mm auf 1,5 m. Zudem ist der Dreifuß 101-2153-04-GRY im Lieferumfang enthalten, der über drei Nivellierschrauben, eine 8-Minuten-Dosenlibelle und ein 5/8"x11 Gewinde am Boden verfügt.   Das Paket wird mit einem hellorangen, stabilen Koffer (101-2159-050) mit Hartschaum-Formen, vernickelten Verschlüssen und Tragegurte geliefert.

Abnehmbare Visier- und Schutzkappe aus weißem Kunststoff Die Visier- und Schutzkappe dient zum einen der exakten Ausrichtung des Prismas auf das Tachymeter. Die Kappe hat eine Länge von 24 mm und einen Innendurchmesser von 18 mm. Da der Prismendurchmesser 17,5 mm beträgt, wird bei nicht exakter Ausrichtung auf das Tachymeter ein Teil des Prismas durch die Kappe verdeckt (oberes Bild). Ist also die kreisrunde Vorderseite des Prismas vollständig sichtbar, zeigt es auch genau auf das Tachymeter (unteres Bild). Hinzu kommt, dass beim PP 17.5 der theoretische Umkehrpunkt (K=0 mm), in dem das Prisma im Winkelhalter gelagert ist, nur 11,3 mm hinter dem sichtbaren Prismenzentrum (zentralsymmetrischer Punkt) liegt. Das Prisma lässt sich über die Kappe sicher greifen und auf das Tachymeter ausrichten. Außerdem wird es durch die Kappe vor Beschädigung und Witterungseinflüssen geschützt. Präzisionsprisma PP 17.5 – M4 Glasprisma Ø 17,5 mm Schliffgenauigkeit 2" Reflexionsflächen rückseitig silber verspiegelt Gehäuse aus eloxiertem Aluminium, Außen-Ø 22 mm Reichweite Distanzmessung bis über 500 m (geräte- und witterungsabhängig) Rückseite mit M4-Außengewinde aus Edelstahl Prismenkonstante bei Verwendung mit SBF-Flex-Winkel: K = 0 (Leica = +34,4) mm

Das LEICA-Prisma ist für Offset-Einsaätze hervorragend geeignet. Es ist GPH1-kompatibel. Technische DatenZentralsymmetrischer Punkt (sichtbares Prismenzentrum) in der Stehachse des Prismenträgers. Farbe: leuchtgrün/schwarz Auch diese Prismenserie ist hochpräzise mit einer Schliffgenauigkeit von 2 Sekunden. Zusätzlich sind sie kupferversiegelt, damit ein Anlaufen der Prismen bei extremen Witterungsbedingungen verhindert wird. Die Additionskonstante (Offset) mit -34 mm entspricht der Originalausrüstung der Leica-Tachymeter. Die Halter sind mit dem Leica-Druckkopfaufnahmesystem für Wild-Zapfen (12 mm Ø) 100 % kompatibel und entsprechen in der Kippachshöhe den original Leica-Teilen.Prisma (62,5 mm) kupferverspiegelt, für Offset -34 mit Schnappverschluss Kippachshöhe 86 mm Halter und Prisma aus hochfestem Kunststoff GPH1- kompatibel in allen Einzelteilen Mit abnehmbarer Metall- Zieltafel

Das LEICA-Prisma ist für Offset-Einsaätze hervorragend geeignet. Es ist GPH1-kompatibel. Es wird mit Halter und Zieltafel geliefert. Technische Daten Auch diese Prismenserie ist hochpräzise mit einer Schliffgenauigkeit von 2 Sekunden. Zusätzlich sind sie kupferversiegelt, damit ein Anlaufen der Prismen bei extremen Witterungsbedingungen verhindert wird. Die Additionskonstante (Offset) mit -34 mm entspricht der Originalausrüstung der Leica-Tachymeter. Die Halter sind mit dem Leica-Druckkopfaufnahmesystem für Wild-Zapfen (12 mm Ø) 100 % kompatibel und entsprechen in der Kippachshöhe den original Leica-Teilen.Prisma (62,5 mm) kupferverspiegelt für Offset -34 mit Schnappverschluss Kippachshöhe 86 mm Halter und Prisma aus hochfestem Kunststoff GPH1- kompatibel in allen Einzelteilen Mit abnehmbarer Metall-Zieltafel Zentralsymmetrischer Punkt (sichtbares Prismenzentrum) in der Stehachse des Prismenträgers Farbe: leuchtgelb/schwarz

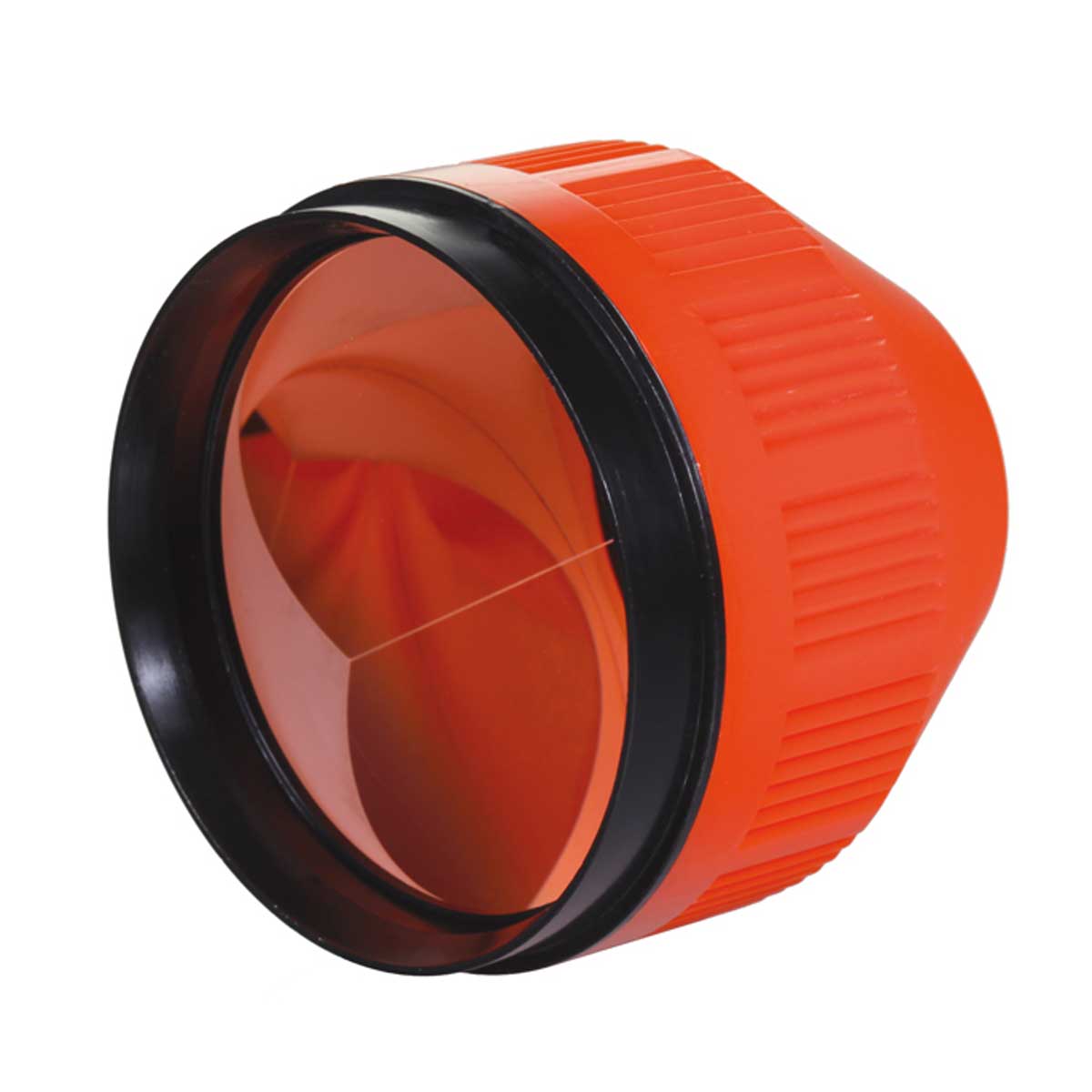

Einzelprisma, orange, für Halterung mit M20-GewindeMerkmale Durchmesser: 64 mm Genauigkeit: 5 Sekunden

Dieser Zieltafelhalter ist für gängige Einzelprismen mit Standardgewinde geeignet.MerkmaleOffset 0 und -30 mm- Kippachshöhe 100 mmkomplett aus hochwertigem Metallmit Feststellschraube für Neigungmit 5/8"x11 Gewindeanschluss

Das LEICA-Prisma ist für Offset-Arbeiten hervorragend geeignet. Die Lieferung erfolgt ohne Halterung. Diese Prismenserie ist hochpräzise mit einer Schliffgenauigkeit von 2 Sekunden. Zusätzlich sind sie kupferversiegelt, damit ein Anlaufen der Prismen bei extremen Witterungsbedingungen verhindert wird. Die Additionskonstante (Offset) mit -34 mm entspricht der Originalausrüstung der Leica-Tachymeter. Prisma ohne Halterung Prisma (62,5 mm) kupferverspiegelt Offset -34 mm aus hochfestem KunststoffGPH1 kompatibel
