Wandbolzen und Adapter für Messpunkte an der Wand
Zusätzlich bieten wir Höhenausgleichsadapter an, die für die Kippachsenanpassung benötigt werden. Diese Adapter erleichtern topografische Aufnahmen, indem sie die Prismenhöhe im Dreifuß an die Kippachshöhe der Station anpassen. So können Prismen ohne lästige Korrekturen effizient ausgetauscht werden. Entdecken Sie unser Sortiment und finden Sie die passenden Produkte für Ihre Vermessungsprojekte!
5/8" Adapter für Konvergenzbolzen 3/8" für Prismen
Bitte beachten Sie: Nur solange der Vorrat reicht!Der Edelstahl-Adapter wird auf Konvergenzbolzen mit 3/8"-Gewinde geschraubt und macht daraus einen Messpunkt mit 5/8"-Gewinde. Prismen mit 5/8"-Anschluss werden direkt auf den Adapter geschraubt und sitzen bei jeder Messung an derselben Position.Der korrosionsbeständige Edelstahl ist für die Bedingungen im Tunnel und auf Baustellen ausgelegt. Die Montage erfolgt ohne Spezialwerkzeug.Funktionen und VorteileVerbindet 3/8"-Konvergenzbolzen mit 5/8"-PrismenWiederholgenaue Position des PrismasKorrosionsbeständiger EdelstahlMontage ohne SpezialwerkzeugTechnische DatenMaterial: EdelstahlAnschluss Bolzen: 3/8"Anschluss Prisma: 5/8"Länge: 58 mmLieferumfang1 x Adapter 3/8" auf 5/8" für Konvergenzbolzen
Adapter für Wandbolzen M8-5/8" aus Edelstahl, Länge 30 mm
Der Edelstahl-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen mit 5/8"-Gewinde. Das Prisma wird direkt auf den Adapter geschraubt. Mit 30 mm Länge ist der Adapter auf Prismen mit 70 mm Kippachshöhe abgestimmt: Die Prismenmitte liegt dann 100 mm vor der Wand, genau wie bei unseren Adaptern mit Leica-Zapfen.Rostfreier Edelstahl macht den Adapter zur richtigen Wahl für dauerhaft montierte Prismen in der Bauvermessung, im Monitoring und bei industriellen Messaufgaben.Funktionen und VorteileAbgestimmt auf Prismen mit 70 mm KippachshöhePrismenmitte 100 mm vor der Wand5/8"-Gewinde für Prismen, M8 für den WandbolzenKorrosionsbeständiger EdelstahlTechnische DatenMaterial: EdelstahlAnschluss Wandbolzen: M8Anschluss Prisma: 5/8"Länge: 30 mmPassend für Kippachshöhe: 70 mmWandabstand Prismenmitte: 100 mmLieferumfang1 x Adapter für Wandbolzen M8 auf 5/8" aus Edelstahl, Länge 30 mm
Adapter für Wandbolzen M8-Leica-Zapfen aus Messing
Der Messing-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen und Bireflex-Targets mit Leica-Aufnahme. Das Prisma wird auf den Leica-Zapfen gesteckt und geklemmt, die Zwangszentrierung gewährleistet bei jeder Messung dieselbe Position. Bei Prismen mit 86 mm Kippachshöhe liegt die Prismenmitte 100 mm vor der Wand.Mit 40 mm Bauhöhe ist der Adapter kompakt, der gerändelte Ring lässt sich ohne Werkzeug von Hand anziehen. Eine wirtschaftliche Lösung für Messpunkte in der Bauvermessung, die regelmäßig gemessen werden. Wo Messpunkte angefahren oder angestoßen werden können, empfehlen wir den Kunststoff-Adapter mit Sollbruchstelle.Funktionen und VorteileZwangszentrierung über den Leica-ZapfenPrismenmitte 100 mm vor der Wand bei 86 mm KippachshöheGerändelter Ring zum Anziehen von HandKompakte Bauhöhe von 40 mmPassend für alle Wandbolzen und Messpunkte mit M8-GewindeTechnische DatenMaterial: MessingAnschluss Wandbolzen: M8Anschluss Prisma: Leica-ZapfenBauhöhe: 40 mmWandabstand Prismenmitte: 100 mm bei Kippachshöhe 86 mmLieferumfang1 x Adapter für Wandbolzen aus Messing, M8 auf Leica-Zapfen
Adapter M8 - Leica für GNSS-Antennen
Mit diesem Adapter wird ein Wandbolzen oder ein anderer Messpunkt mit M8-Gewinde zum Antennenstandpunkt. Die GNSS-Antenne mit Leica-Schnellverschluss wird direkt auf den Adapter gesteckt und verriegelt. So nutzen Sie bestehende Wandbolzen oder Pfeilerpunkte auch für GNSS-Messungen, ohne ein Stativ aufzubauen.Der Adapter ist 53 mm lang und aus Messing gefertigt. Für Prismen ist er nicht vorgesehen, da sich mit dieser Länge kein Wandabstand von 100 mm ergibt. Für Prismen mit Leica-Aufnahme verwenden Sie unsere Adapter mit Leica-Zapfen.Funktionen und VorteileLeica-Schnellverschluss für GNSS-AntennenPassend für alle Wandbolzen und Messpunkte mit M8-GewindeGerändelter Ring zum Anziehen von HandRobustes MessingTechnische DatenMaterial: MessingAnschluss Wandbolzen: M8Anschluss Antenne: Leica-SchnellverschlussLänge: 53 mmGeeignet für Prismen: neinLieferumfang1 x Adapter M8 auf Leica für GNSS-Antennen
Aufsetzbolzen für Wandbolzen zum Nivellieren aus Edelstahl
Mit dem Aufsetzbolzen aus Edelstahl wird aus einem Wandbolzen ein Höhenpunkt. Er wird in den Wandbolzen geschraubt, die Nivellierlatte wird auf den Rundkopf mit 12 mm Durchmesser gestellt.Bei waagerecht eingebautem Bolzen steht die Latte auf dem höchsten Punkt des Rundkopfs, also 6 mm über der Bolzenachse. Dieser feste Offset von −6 mm wird bei der Auswertung angebracht. Durch den Wechsel zwischen Prismenadapter und Aufsetzbolzen nutzen Sie denselben Wandbolzen für Lage und Höhe. Der Edelstahl ist witterungsbeständig und für regelmäßig genutzte Punkte im Außenbereich ausgelegt.Funktionen und VorteileMacht Wandbolzen zu HöhenpunktenRundkopf Ø 12 mm als definierter Aufsetzpunkt für die LatteFester Höhenoffset von −6 mmPassend für alle Wandbolzen und Messpunkte mit M8-GewindeWitterungsbeständiger EdelstahlTechnische DatenMaterial: EdelstahlAnschluss Wandbolzen: M8Länge: 45 mmKopf: Rundkopf Ø 12 mmHöhenoffset: −6 mm bei waagerechtem BolzenWandabstand: 35 mmLieferumfang1 x Aufsetzbolzen zum Nivellieren aus Edelstahl, 45 mm
Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung
Bitte beachten Sie: Nur solange der Vorrat reicht!Der Konvergenzbolzen aus verzinktem Stahl vermarkt Messpunkte für Konvergenzmessungen im Tunnelbau. Mit 30 cm Länge ist er tief in der Tunnelschale verankert. Er wird vor dem Betonieren mit Bindedraht an der Bewehrung befestigt oder nachträglich in ein Bohrloch eingeklebt.Prismen und Targets werden über einen Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen einen Adapter mit Sollbruchstelle: Wird das Prisma angefahren, bricht der Adapter und nicht der einbetonierte Bolzen. Den passenden Adapter finden Sie unten bei den Empfehlungen. Zwischen den Messungen schützt eine Schutzkappe aus Stahl das Gewinde vor Spritzbeton und Beschädigung.Funktionen und Vorteile30 cm Einbindetiefe in der TunnelschaleEinbetonieren oder nachträglich Einkleben3/8"-Gewinde für Adapter mit Leica-Zapfen oder 5/8"Zusammen mit Adapter mit Sollbruchstelle geschützt bei KollisionenVerzinkter Stahl gegen KorrosionTechnische DatenMaterial: Stahl, verzinktGewinde: 3/8"Länge: 300 mmBefestigung: Einbetonieren (an Bewehrung befestigt) oder EinklebenEinsatz: Tunnelbau, KonvergenzmessungLieferumfang1 x Konvergenz-Messbolzen mit 3/8"-Gewinde
Konvergenzbolzen mit Leica Steckzapfen für Tunnelvermessung
Der Konvergenzbolzen aus galvanisch verzinktem Stahl vermarkt Messpunkte für Deformations- und Setzungsmessungen im Tunnelbau, im Spezialtiefbau und an Ingenieurbauwerken. Mit 250 mm Länge und 22 mm Durchmesser ist er fest im Untergrund verankert.Prismen und Bireflex-Targets mit Leica-Aufnahme werden direkt auf den fest angeformten Leica-Zapfen gesteckt, ein Adapter ist nicht nötig. Das spart Montagezeit, vermeidet zusätzliche Bauteile als Fehlerquelle und macht den Bolzen wirtschaftlich bei Projekten mit vielen Messpunkten.Der Bolzen hat keine Sollbruchstelle. Wo Messpunkte angefahren werden können, empfehlen wir Konvergenzbolzen mit 3/8"-Gewinde und einen Adapter mit Sollbruchstelle.Funktionen und VorteileFester Leica-Zapfen, kein Adapter nötigZwangszentrierte Aufnahme von Prismen und Bireflex-Targets250 mm Länge, 22 mm DurchmesserGalvanisch verzinkter Stahl gegen KorrosionWirtschaftlich bei vielen MesspunktenTechnische DatenMaterial: Stahl, galvanisch verzinktAnschluss: Leica-Zapfen, festLänge: 250 mmDurchmesser: 22 mmSollbruchstelle: neinEinsatz: Tunnelbau, Spezialtiefbau, BauwerksüberwachungLieferumfang1 x Konvergenzbolzen mit festem Leica-Zapfen, Ø 22 mm, Länge 250 mm
Konvergenzbolzen mit Leica-Anschluss für Monitoring
Der Konvergenzbolzen aus verzinktem Stahl ist ein langfristiger Referenzpunkt für Monitoring und Bauwerksüberwachung. Er wird an die Bewehrung gerödelt und in die Tunnelschale einbetoniert. Mit 30 cm Länge ist er so tief verankert, dass er sich auch bei Erschütterungen nicht bewegt.Prismen und Bireflex-Targets mit Leica-Aufnahme werden direkt auf den fest angeformten Leica-Anschluss gesteckt, ein Adapter ist nicht nötig. Einsatzbereiche sind Tunnelbau, Setzungs- und Deformationsmessungen, Baugrubenüberwachung und Langzeitmonitoring von Hängen. Da der Bolzen keine Sollbruchstelle hat, eignet er sich für Bereiche, in denen nicht mit Beschädigungen zu rechnen ist.Funktionen und VorteileFester Leica-Anschluss, kein Adapter nötig30 cm Einbindetiefe für stabile VerankerungVerzinkter Stahl für dauerhafte WitterungsbeständigkeitFür Konvergenz-, Setzungs- und DeformationsmessungenWartungsarm im LangzeitmonitoringTechnische DatenMaterial: Stahl, verzinktAnschluss: Leica-Anschluss, festLänge: 300 mmBefestigung: An Bewehrung gerödelt und einbetoniertSollbruchstelle: neinEinsatz: Tunnelbau, Baugruben, HangüberwachungLieferumfang1 x Konvergenzbolzen mit Leica-Anschluss

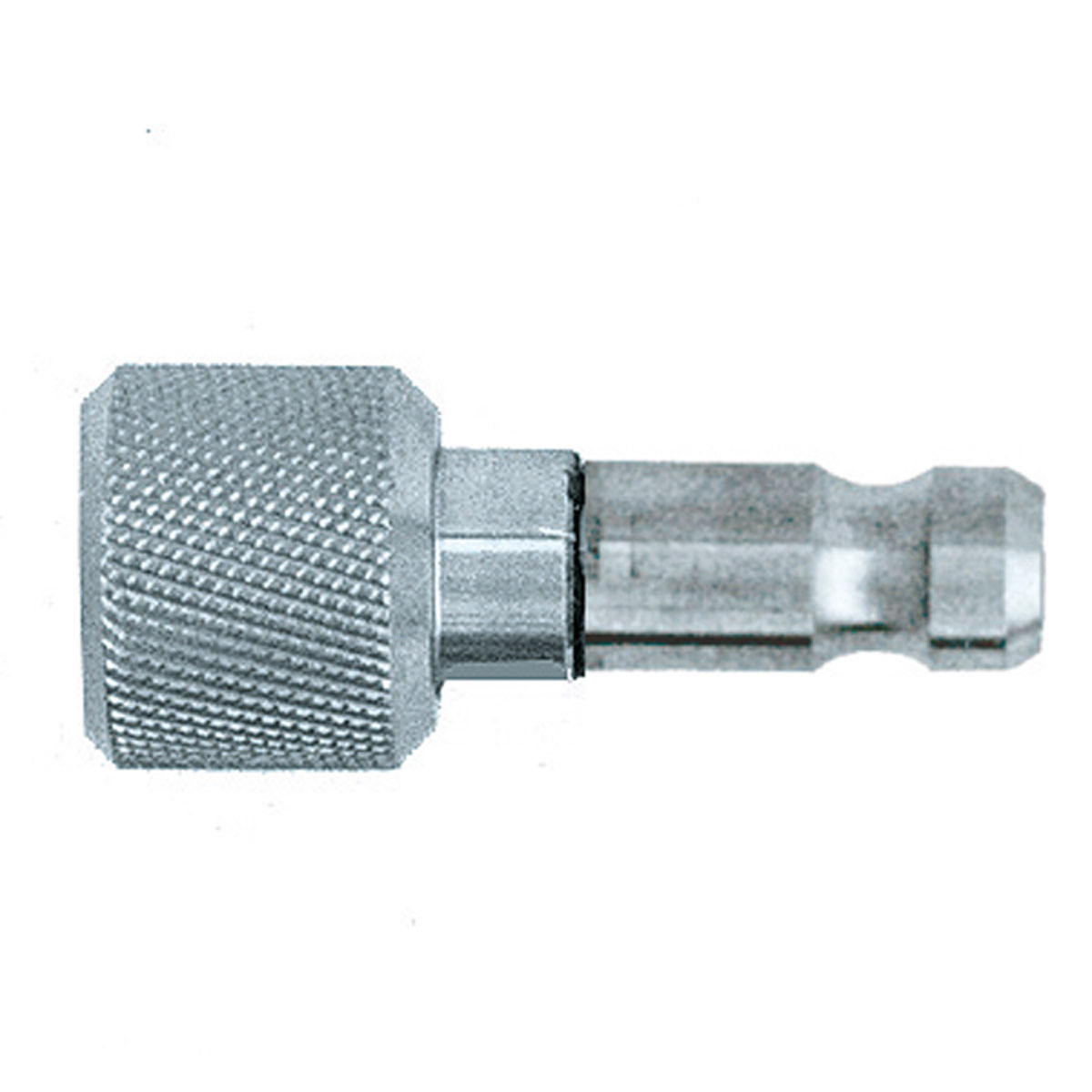

Leica Adapter aus Edelstahl für Konvergenzbolzen mit 3/8" Gewinde
Bitte beachten Sie: Nur solange der Vorrat reicht!Der Edelstahl-Adapter wird auf Konvergenzbolzen mit 3/8"-Gewinde geschraubt und macht daraus einen Messpunkt mit Leica-Zapfen. Prismen und Bireflex-Targets mit Leica-Aufnahme werden auf den Zapfen gesteckt und zwangszentriert geklemmt. Die gerändelte Mutter lässt sich von Hand anziehen.Der rostfreie Edelstahl ist für dauerhaft montierte Adapter im Tunnel und im Langzeitmonitoring ausgelegt.Funktionen und VorteilePassend für alle Konvergenzbolzen mit 3/8"-GewindeZwangszentrierung über den Leica-ZapfenGerändelte Mutter zum Anziehen von HandRostfreier EdelstahlTechnische DatenMaterial: Edelstahl, rostfreiAnschluss Bolzen: 3/8"-InnengewindeAnschluss Prisma: Leica-ZapfenLieferumfang1 x Leica-Adapter aus Edelstahl für Konvergenzbolzen mit 3/8"-Gewinde
Nivellement-Adapter für Wandbolzen mit M8-Gewinde
Mit dem Nivellement-Adapter wird aus einem Wandbolzen ein Höhenpunkt. Der Adapter wird in den Wandbolzen geschraubt, die Nivellierlatte wird auf den Kugelkopf mit 12 mm Durchmesser gestellt.Bei waagerecht eingebautem Bolzen steht die Latte auf dem höchsten Punkt der Kugel, also 6 mm über der Bolzenachse. Dieser feste Offset von −6 mm wird bei der Auswertung angebracht. So nutzen Sie denselben Wandbolzen für die Lage mit dem Prismenadapter und für die Höhe mit dem Nivellement-Adapter, ohne einen zweiten Bolzen zu setzen.Funktionen und VorteileMacht Wandbolzen zu HöhenpunktenKugelkopf Ø 12 mm als definierter Aufsetzpunkt für die LatteFester Höhenoffset von −6 mmPassend für alle Wandbolzen und Messpunkte mit M8-GewindeSechskant zum AnziehenTechnische DatenMaterial: MessingAnschluss Wandbolzen: M8Kopf: Kugelkopf Ø 12 mmHöhenoffset: −6 mm bei waagerechtem BolzenWandabstand: 35 mmLieferumfang1 x Nivellement-Adapter aus Messing mit M8-Gewinde
Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl
Die Schutzkappe aus Stahl wird zwischen den Messungen auf das 3/8"-Gewinde von Konvergenzbolzen geschraubt, zum Beispiel auf den Konvergenz-Messbolzen 140 128. Sie hält Staub, Spritzbeton und Schmutz vom Gewinde fern und schützt es vor mechanischer Beschädigung. So lässt sich der Adapter bei der nächsten Messung ohne Probleme wieder aufschrauben, auch nach Monaten im Tunnel.Mit Schlüsselweite 22 mm wird die Kappe mit einem Standardschlüssel angezogen und gelöst.Funktionen und VorteileSchützt das 3/8"-Gewinde zwischen den MessungenRobuste StahlausführungSchlüsselweite 22 mm für StandardwerkzeugHält den Messpunkt über lange Zeiträume nutzbarTechnische DatenMaterial: StahlGewinde: 3/8"Schlüsselweite: 22 mmPassend für: Konvergenzbolzen mit 3/8"-GewindeLieferumfang1 x Schutzkappe für Konvergenzbolzen mit 3/8"-Gewinde aus Stahl
Wandbolzen Adapter aus Kunststoff, M8-Leica-Steckzapfen
Der Kunststoff-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen und Bireflex-Targets mit Leica-Aufnahme. Das Prisma wird auf den Leica-Zapfen gesteckt und geklemmt. Die Zwangszentrierung sorgt dafür, dass es bei jeder Messung exakt dieselbe Position einnimmt. Bei Prismen mit 86 mm Kippachshöhe liegt die Prismenmitte 100 mm vor der Wand. Entscheidend ist die integrierte Sollbruchstelle: Wird das Prisma angefahren oder angestoßen, bricht der Adapter und nicht der Wandbolzen. Der eingemessene Punkt bleibt erhalten, ersetzt wird nur der Adapter. Damit ist er die erste Wahl für Messpunkte im Tunnel, im Gleisbau und überall dort, wo Maschinen und Personen nah an den Messpunkten arbeiten. Funktionen und Vorteile Sollbruchstelle schützt Wandbolzen und Messpunkt Zwangszentrierung über den Leica-Zapfen Prismenmitte 100 mm vor der Wand bei 86 mm Kippachshöhe Passend für alle Wandbolzen und Messpunkte mit M8-Gewinde Im Schadensfall schnell und günstig ersetzt Technische Daten Material: Kunststoff Anschluss Wandbolzen: M8 Anschluss Prisma: Leica-Zapfen Sollbruchstelle: ja Wandabstand Prismenmitte: 100 mm bei Kippachshöhe 86 mm Lieferumfang 1 x Wandbolzen-Adapter aus Kunststoff, M8 auf Leica-Zapfen
Wandbolzen Adapter mit M8-Leica-Zapfen aus rostfreiem Edelstahl
Der Edelstahl-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen und Bireflex-Targets mit Leica-Aufnahme. Das Prisma wird auf den Leica-Zapfen gesteckt und geklemmt, die Zwangszentrierung gewährleistet bei jeder Messung dieselbe Position. Bei Prismen mit 86 mm Kippachshöhe liegt die Prismenmitte 100 mm vor der Wand.Rostfreier Edelstahl macht den Adapter zur richtigen Wahl für Messpunkte, an denen er dauerhaft montiert bleibt, etwa beim Bauwerksmonitoring oder bei der Überwachung von Industrieanlagen. Wo Messpunkte angefahren oder angestoßen werden können, empfehlen wir den Kunststoff-Adapter mit Sollbruchstelle.Funktionen und VorteileZwangszentrierung über den Leica-ZapfenPrismenmitte 100 mm vor der Wand bei 86 mm KippachshöheRostfreier Edelstahl für dauerhaft montierte AdapterPassend für alle Wandbolzen und Messpunkte mit M8-GewindeTechnische DatenMaterial: Edelstahl, rostfreiAnschluss Wandbolzen: M8Anschluss Prisma: Leica-ZapfenWandabstand Prismenmitte: 100 mm bei Kippachshöhe 86 mmLieferumfang1 x Wandbolzen-Adapter aus rostfreiem Edelstahl, M8 auf Leica-Zapfen
Wandbolzen MESS-PUNKT zum Dübeln, 30 mm mit M8 Gewinde
Der Wandbolzen MESS-PUNKT vermarkt einen dauerhaften Messpunkt in Beton oder Mauerwerk. Er wird in ein Bohrloch mit 12 mm Durchmesser gesteckt und über den integrierten Messingdübel mit dem Innensechskant gespreizt. Da kein Mörtel aushärten muss, ist der Punkt sofort einsatzbereit.Für einen wandbündigen Einbau empfehlen wir unseren Stufenbohrer 12/30 mm: Er bohrt in einem Arbeitsgang das 12-mm-Loch und senkt gleichzeitig die 30-mm-Aufnahme für den Kopf. Der Bolzenkopf liegt dann bündig in der Wand und ist vor Beschädigung geschützt.Über das M8-Gewinde werden Adapter mit Leica-Zapfen, 5/8"-Gewinde oder Kugelkopf angeschraubt, so dient derselbe Punkt für Prisma, Target oder Nivellement. Zwischen den Messungen verschließt die mitgelieferte Schraube das Gewinde, damit sich der Adapter bei der nächsten Messung problemlos anschrauben lässt. Der weiße Kopf mit der Aufschrift „MESS-PUNKT“ macht den Punkt an der Fassade gut sichtbar.Funktionen und VorteileVerankerung durch integrierten Messingdübel, ohne MörtelSofort einsatzbereitMit Stufenbohrer 12/30 mm wandbündig einbaubarM8-Gewinde für alle Adapter unseres SortimentsSpreiz- und Verschlussschraube im LieferumfangWeiß mit Aufschrift „MESS-PUNKT“Technische DatenMaterial: Kunststoff mit MessingkernFarbe: weißGewinde: M8Länge: 30 mmKopf-Durchmesser: 30 mmBohrdurchmesser: 12 mmEmpfohlener Bohrer: Stufenbohrer 12/30 mm für bündigen EinbauAufschrift: MESS-PUNKTBefestigung: Spreizdübel, mit Innensechskant gespreiztUntergrund: Beton, MauerwerkVerschlussschraube: im LieferumfangLieferumfang1 x Wandbolzen MESS-PUNKT zum Dübeln, weiß, 30 mm, inkl. Spreiz- und Verschlussschraube
Wandbolzen mit M8-Gewinde, aus Messing, Kopf-Ø 30 mm, Länge 46 mm
Der Wandbolzen aus Messing vermarkt einen dauerhaften Messpunkt in Beton oder Vollmauerwerk. Er wird in ein Bohrloch mit 12 mm Durchmesser eingeschlagen oder eingeklebt. Der Kopf mit 30 mm Durchmesser trägt die Aufschrift „Messpunkt“.Für einen wandbündigen Einbau empfehlen wir unseren Stufenbohrer 12/30 mm: Er bohrt in einem Arbeitsgang das 12-mm-Loch und senkt gleichzeitig die 30-mm-Aufnahme für den Kopf. Der Bolzenkopf liegt dann bündig in der Wand und ist vor Beschädigung geschützt.Über das M8-Gewinde werden Prismenadapter, GNSS-Adapter oder Nivellement-Adapter angeschraubt. Zwischen den Messungen hält die mitgelieferte Verschlussschraube aus Edelstahl das Gewinde sauber, damit sich der Adapter bei der nächsten Messung problemlos anschrauben lässt.Funktionen und VorteileDauerhafter Messpunkt aus korrosionsbeständigem MessingZum Einschlagen oder EinklebenMit Stufenbohrer 12/30 mm wandbündig einbaubarM8-Gewinde für alle Adapter unseres SortimentsVerschlussschraube aus Edelstahl schützt das GewindeAufschrift „Messpunkt“ auf dem KopfTechnische DatenMaterial: MessingGewinde: M8Länge: 46 mmKopf-Durchmesser: 30 mmBohrdurchmesser: 12 mmEmpfohlener Bohrer: Stufenbohrer 12/30 mm für bündigen EinbauAufschrift: MesspunktBefestigung: Einschlagen oder EinklebenUntergrund: Beton, VollmauerwerkVerschlussschraube: Edelstahl, im LieferumfangVerpackungseinheit: 10 StückLieferumfang10 x Wandbolzen aus Messing mit Verschlussschraube aus Edelstahl
Inhalt: 10 Stk (28,50 € / 10 Stk)
Wandbolzen zum Dübeln, 40 mm mit M8 Gewinde
Sonderangebot, nur solange der Vorrat reicht!Der Wandbolzen mit der Aufschrift „Survey Mark“ vermarkt einen dauerhaften Messpunkt in Beton oder Mauerwerk. Er wird in ein Bohrloch mit 12 mm Durchmesser gesteckt und über den integrierten Messingdübel mit dem Innensechskant gespreizt. Da kein Mörtel aushärten muss, ist der Punkt sofort einsatzbereit.Für einen wandbündigen Einbau empfehlen wir unseren Stufenbohrer 12/30 mm: Er bohrt in einem Arbeitsgang das 12-mm-Loch und senkt gleichzeitig die 30-mm-Aufnahme für den Kopf. Der Bolzenkopf liegt dann bündig in der Wand und ist vor Beschädigung geschützt.Über das M8-Gewinde werden Adapter mit Leica-Zapfen, 5/8"-Gewinde oder Kugelkopf angeschraubt. Zwischen den Messungen verschließt die mitgelieferte Schraube das Gewinde, damit sich der Adapter bei der nächsten Messung problemlos anschrauben lässt.Funktionen und VorteileVerankerung durch integrierten Messingdübel, ohne MörtelSofort einsatzbereitMit Stufenbohrer 12/30 mm wandbündig einbaubarM8-Gewinde für alle Adapter unseres SortimentsSpreiz- und Verschlussschraube im LieferumfangAufschrift „Survey Mark“Technische DatenMaterial: Kunststoff mit MessingkernGewinde: M8Länge: 40 mmKopf-Durchmesser: 30 mmBohrdurchmesser: 12 mmEmpfohlener Bohrer: Stufenbohrer 12/30 mm für bündigen EinbauAufschrift: Survey MarkBefestigung: Spreizdübel, mit Innensechskant gespreiztUntergrund: Beton, MauerwerkVerschlussschraube: im LieferumfangLieferumfang1 x Wandbolzen zum Dübeln, 40 mm mit M8-Gewinde, inkl. Spreiz- und Verschlussschraube
Wandbolzenadapter 50 mm für HIP Prisma von Bohnenstingl
Der Edelstahl-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen mit 5/8"-Gewinde und 50 mm Kippachshöhe, zum Beispiel HIP- oder ONRT-Prismen. Das Prisma wird direkt auf den Adapter geschraubt, die Prismenmitte liegt dann 100 mm vor der Wand. Zwei Rändelmuttern kontern Adapter und Prisma in der gewünschten Ausrichtung. Der rostfreie Edelstahl ist wartungsfrei und für dauerhaft montierte Prismen im Monitoring und an Industrieanlagen ausgelegt. Funktionen und Vorteile Abgestimmt auf Prismen mit 50 mm Kippachshöhe Prismenmitte 100 mm vor der Wand Zwei Rändelmuttern zum Kontern 5/8"-Gewinde für Prismen, M8 für den Wandbolzen Korrosionsbeständiger Edelstahl Technische Daten Material: Edelstahl Anschluss Wandbolzen: M8 Anschluss Prisma: 5/8" Länge: 50 mm Passend für Kippachshöhe: 50 mm Wandabstand Prismenmitte: 100 mm Lieferumfang 1 x Wandbolzenadapter aus Edelstahl, 50 mm
