Kanalmessstäbe
Das Kanalmessstabsystem "Vektor" wurde für präzise Rohr- und Kanalvermessung entwickelt. Die Basis besitzt zwei synchron kippbare Prismen im Abstand von exakt 1 m; das Zentroid liegt in der Rohrachse. Leica-Anschluss garantiert exakte Messungen. Wasserdichte Verlängerungen aus Kohle-/Glasfaser sind leicht, steif und biegefest. Vorteile: geringes Gewicht, Formstabilität, rote Warnfarbe für gute Sichtbarkeit. Zubehör wie Spitzen und Rohrmessbügel erweitert den Einsatz. Ideal für Verlegung, Inspektion und Vermessung.

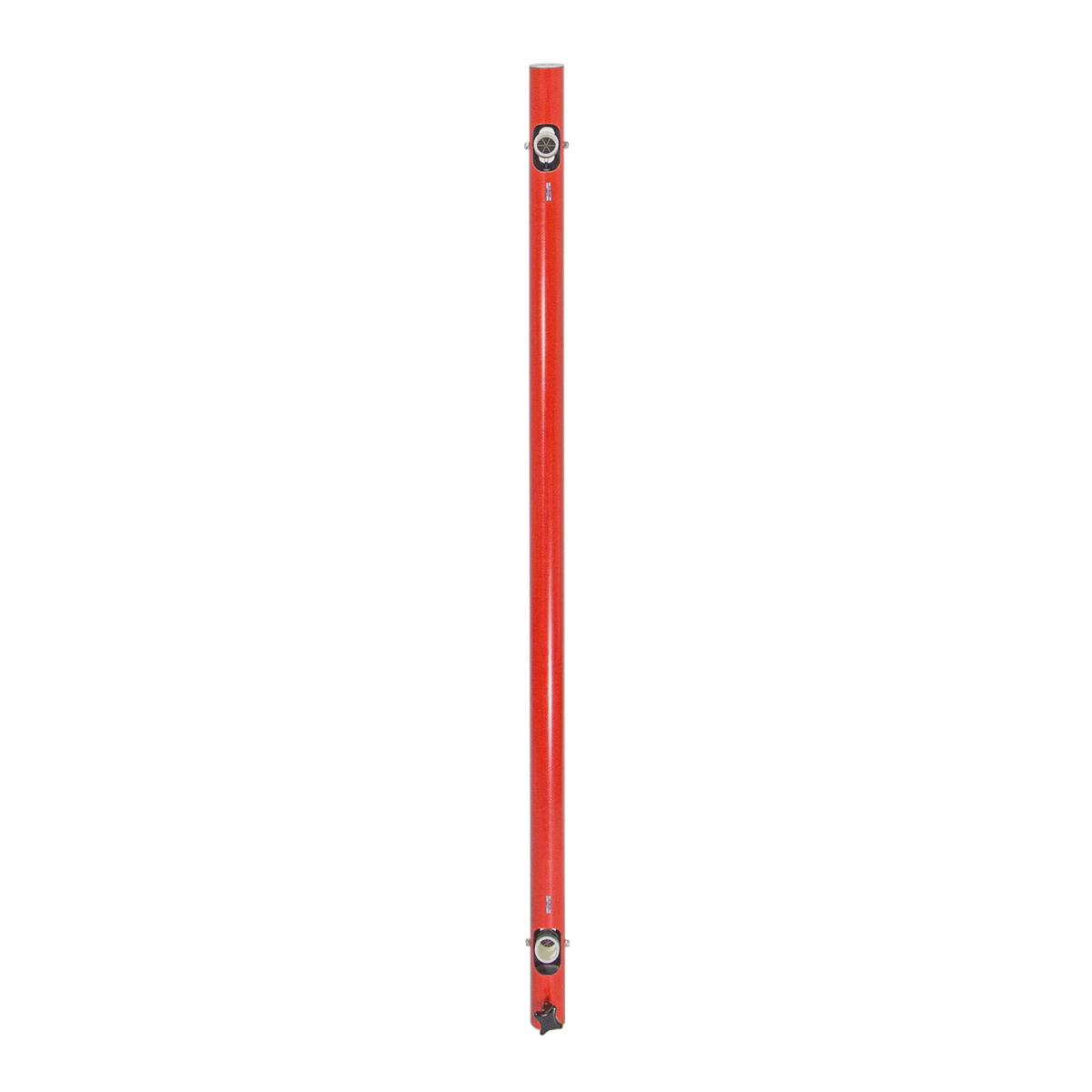

Kanalmessstab System Vektor, Basis 1.1 W
Basis 1.1W System Vektor, Mischgewebe mit Leica-Anschluss Bitte geben Sie bei Bestellung die gewünschte Prismenkonstante an. (K= -11 / -16 / -30 / -34 / -35) Basis mit 2 integrierten Prismen im Abstand von 1 m Anschluss: oben 5/8"-Gewinde / unten Leica-Anschluss Schacht- und Kanalmessstab System Vektor: Ausgangsstück des Prismenstabes Vektor ist immer die Basis 1.1 mit 2 Prismen die sich synchron kippen lassen, in exaktem Abstand von 1 m.Das Prismenzentrum liegt exakt in der Rohrachse. Gesamtlänge 1,20 m. Verlängerungen: Zuder genannten Basis können wir Ihnen Verlängerungen für alle Anwendungen liefern. Die Verlängerung mit Länge 0,8 m und 1,8 m gibt es mit zwei verschiedene Anschlüsse (5/8"-Gewinde oder Leica-Steckzapfen). Alle weiteren Längen und Komponenten werden über 5/8"-Gewinde angeschraubt. Besondere Merkmale: konkurrenzlos leicht hohe Biegefestigkeit nicht dauerhaft verformbar (100%ige Rückstellung auf die ursprüngliche Form) viel kleinerer Wärmeausdehnungskoeffizient als Aluminium angenehmes Handling auch bei kühler Witterung gute Erkennbarkeit im Verkehr durch rote Warnfarbe Verlängerungen sind wasserdicht
Versandgewicht: 0.92 kg
1.050,00 €

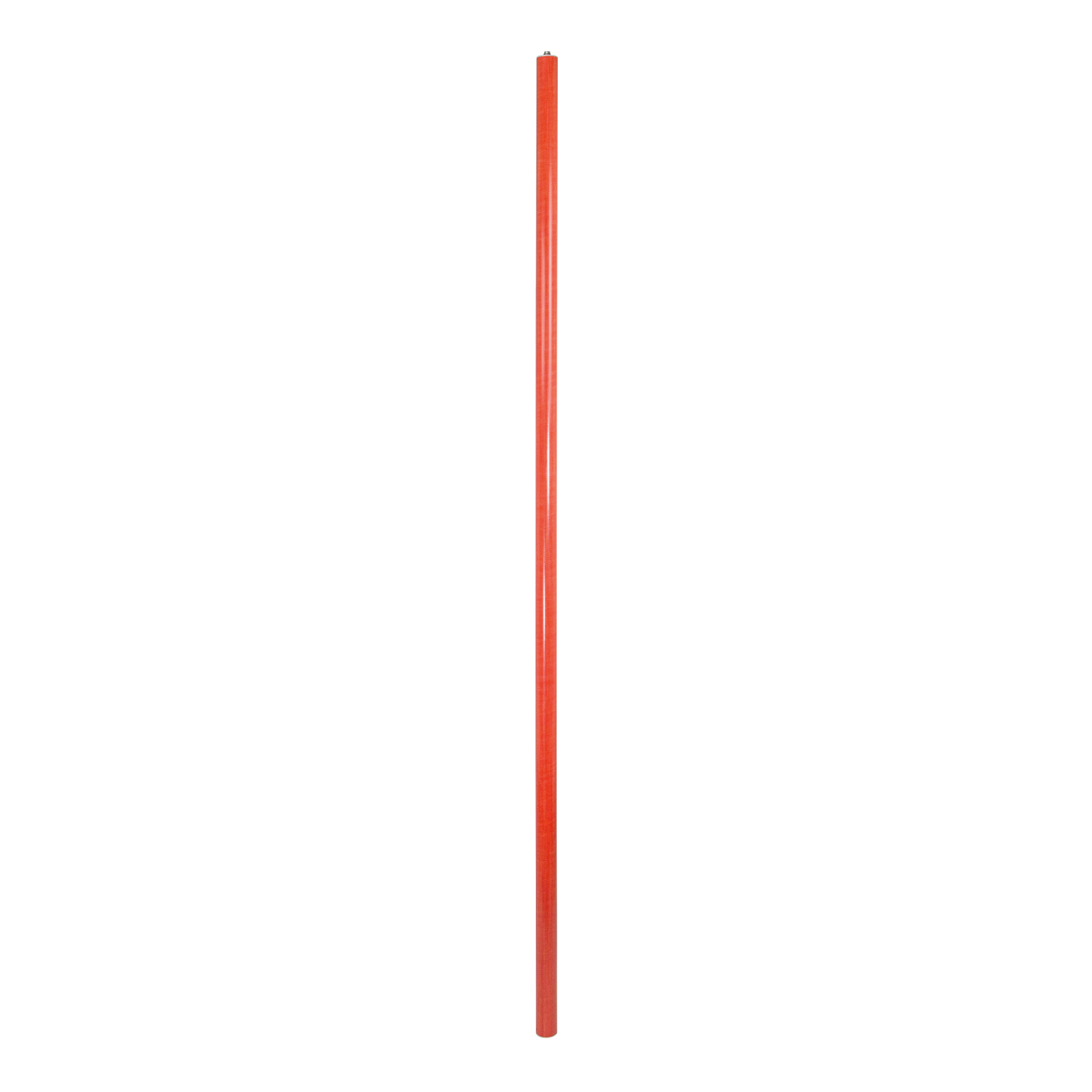

Kanalmessstab Verlängerung V2 (2 m) aus CFK/GFK Mischgewebe, Länge: 2 m
Länge:
2 m
Länge
Verlängerung 2 m System Vektor, Mischgewebe Bitte geben Sie bei Bestellung im Feld für zusätzliche Informationen die gewünschte Prismenkonstante an. (K= -11 / -16 / -30 / -34 / -35) Anschluss: oben und unten 5/8"-GewindeGewicht: 1 kg Vorteile: alle Verlängerungen sind wasserdicht Überzug aus signalrotem Gel-Coat Prismengehäuse und Verbindungselemente aus hochfestem eloxiertem Aluminium Gewinde und Gewindeeinsätze aus EdelstahlStandardisierte Verbindung der Verlängerungen mit 5/8"-Gewinde Vorteile gegenüber Aluminium: Mischgewebe 10-20 % leichter vielfach höhere Biegefestigkeit nicht dauerhaft verformbar (100%-ige Rückstellung auf ursprüngliche Form) ca. 100 mal kleinerer Ausdehnungskoeffizient (Temperatur) keine Korrosion angenehmes Handling auch bei kühler Witterung Schacht- und Kanalmessstab System Vektor: Ausgangsstück des Prismenstabes Vektor ist immer die Basis 1.1 mit 2 Prismen die sich synchron kippen lassen, in exaktem Abstand von 1 m. Das Prismenzentrum liegt exakt in der Rohrachse. Gesamtlänge 1,20 m. Verlängerungen: Zu der genannten Basis können wir Ihnen Verlängerungen für alle Anwendungen liefern. Die Verlängerung mit Länge 0,8 m und 1,8 m gibt es mit zwei verschiedene Anschlüsse (5/8"-Gewinde oder Leica-Zapfen). Alle weiteren Längen und Komponenten werden über 5/8"-Gewinde angeschraubt. Besondere Merkmale: konkurrenzlos leicht hohe Biegefestigkeit nicht dauerhaft verformbar (100%ige Rückstellung auf die ursprüngliche Form) viel kleinerer Wärmeausdehnungskoeffizient als Aluminium angenehmes Handling auch bei kühler Witterung gute Erkennbarkeit im Verkehr durch rote Warnfarbe Verlängerungen sind wasserdicht Bitte geben Sie bei der Bestellung Ihre gewünschte Prismenkonstante an. (K= -11 / -16 / -30 / -34 / -35). Schreiben Sie hierzu bitte eine Mail an [email protected]
Varianten ab 238,00 €
Regulärer Preis:
Versandgewicht: 1.02 kg
361,00 €
Kanalrohrmessbügel VB 1 GFK/CFK, incl. Reiter, 1 m zur Bestimmung von Rohrdurchmessern
Rohrmessbügel aus Kohle-Glasfaser-Mischgewebe: Bitte geben Sie bei Bestellung im Feld für zusätzliche Informationen die gewünschte Prismenkonstante an. (K= -11 / -16 / -30 / -34 / -35) Zur Bestimmung der Nennweiten des Kanals und der Einläufe von oben, ohne in den Schacht einsteigen zu müssen. Anschraubbar an die Verlängerungen V0.8, V1 und V2 mit 5/8"-Gewinde Zusätzliche Spitze SO zur Aufmessung von Rohrscheitel Extrem leicht und steif durch Kohlefaserbauweise und Alu-Profil Die Ermittlung des Innendurchmessers D lasst sich für Rohre mit einem Durchmesser über 0,2 m durchführen. Das ist in zwei Varianten möglich: 1. Messung des Rohrdurchmessers D vor Ort 2. Ermittlung mit Tachymetern Schacht- und Kanalmessstab System Vektor: Ausgangsstück des Prismenstabes Vektor ist immer die Basis 1.1 mit 2 Prismen die sich synchron kippen lassen, in exaktem Abstand von 1 m. Das Prismenzentrum liegt exakt in der Rohrachse. Gesamtlänge 1,20 m. Verlängerungen: Zu der genannten Basis können wir Ihnen Verlängerungen für alle Anwendungen liefern. Die Verlängerung mit Länge 0,8 m und 1,8 m gibt es mit zwei verschiedene Anschlüsse (5/8"-Gewinde oder Leica-Zapfen). Alle weiteren Längen und Komponenten werden über 5/8"-Gewinde angeschraubt. Besondere Merkmale: konkurrenzlos leicht hohe Biegefestigkeit nicht dauerhaft verformbar (100%ige Rückstellung auf die ursprüngliche Form) viel kleinerer Wärmeausdehnungskoeffizient als Aluminium angenehmes Handling auch bei kühler Witterung gute Erkennbarkeit im Verkehr durch rote Warnfarbe Verlängerungen sind wasserdicht
Versandgewicht: 1.25 kg
396,00 €

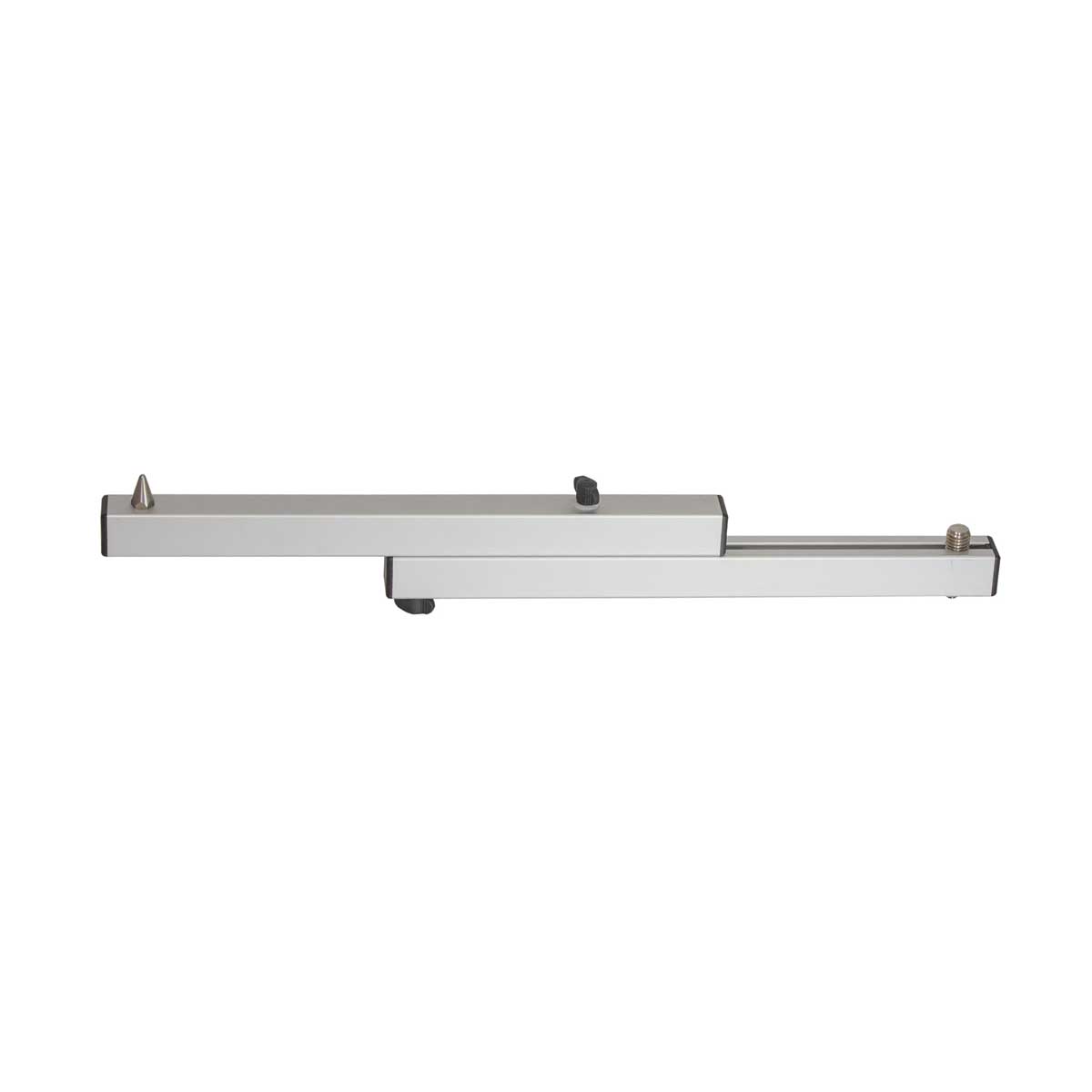

Ausleger für Kanalhöhenbestimmung L = 0,38 - 0,60 m, 5/8" außen
Mit dem Ausleger lassen sich mit senkrecht stehenden Stäbe und Latten, Punkte im Schacht höhenmäßig (nicht lagemäßig) bestimmen. Es kann somit mit einer einmal eingestellten Länge des Auslegers von ca. 45 cm alle Punkte eines Regelschachtes DN 1000 aufgemessen werden. Die Punkthöhe kann hierbei auf folgende Arten bestimmt werden (abhängig von der Genauigkeitsanforderung): Ablesung des Abstech-Maßes an der Oberkante der Deckelöffnung (Deckelhöhe muss bekannt sein). Bitte fordern Sie ein Angebot über das System Vektor mit integriertem Messband an. Aufmessung eines auf dem Stab/Latte angebrachten Prismas mit dem Tachymeter (Eingabe der Stablänge als Reflektorhöhe) Bestimmung mit einer auf dem Stab angebrachten GNSS-Antenne (unter Berücksichtigung der Stablänge) Aufbau und Eigenschaften: Einsetzbar an allen Stäben mit abschraubbarer 5/8"-Spitze stabiles Profil aus eloxiertem Aluminium Teleskopierbar von 0,38 m bis 0,60 m, stufenlos einstellbar M8-Edelstahl-Außengewinde zentrisch über der Spitze zum Aufschrauben der optionalen oberen Spitze Gewicht 0,85 kg
Versandgewicht: 0.85 kg
146,00 €
Spitze SG 0.1, System Vektor, Länge 100 mm
Spitze SG 0.1 System Vektor, Bitte geben Sie bei Bestellung im Feld für zusätzliche Informationen die gewünschte Prismenkonstante an. (K= -11 / -16 / -30 / -34 / -35) Spitze aus AluminiumAnschluss: 5/8"-Gewinde Länge: 0,10 m Gewicht: 120 g Die Spitze wird standardmäßig eingesetzt. Schacht- und Kanalmessstab System Vektor: Ausgangsstück des Prismenstabes Vektor ist immer die Basis 1.1 mit 2 Prismen die sich synchron kippen lassen, in exaktem Abstand von 1 m. Das Prismenzentrum liegt exakt in der Rohrachse. Gesamtlänge 1,20 m. Verlängerungen: Zu der genannten Basis können wir Ihnen Verlängerungen für alle Anwendungen liefern. Die Verlängerung mit Länge 0,8 m und 1,8 m gibt es mit zwei verschiedene Anschlüsse (5/8"-Gewinde oder Leica-Zapfen). Alle weiteren Längen und Komponenten werden über 5/8"-Gewinde angeschraubt. Besondere Merkmale: konkurrenzlos leicht hohe Biegefestigkeit nicht dauerhaft verformbar (100%ige Rückstellung auf die ursprüngliche Form) viel kleinerer Wärmeausdehnungskoeffizient als Aluminium angenehmes Handling auch bei kühler Witterung gute Erkennbarkeit im Verkehr durch rote Warnfarbe Verlängerungen sind wasserdicht
Versandgewicht: 0.12 kg
43,00 €

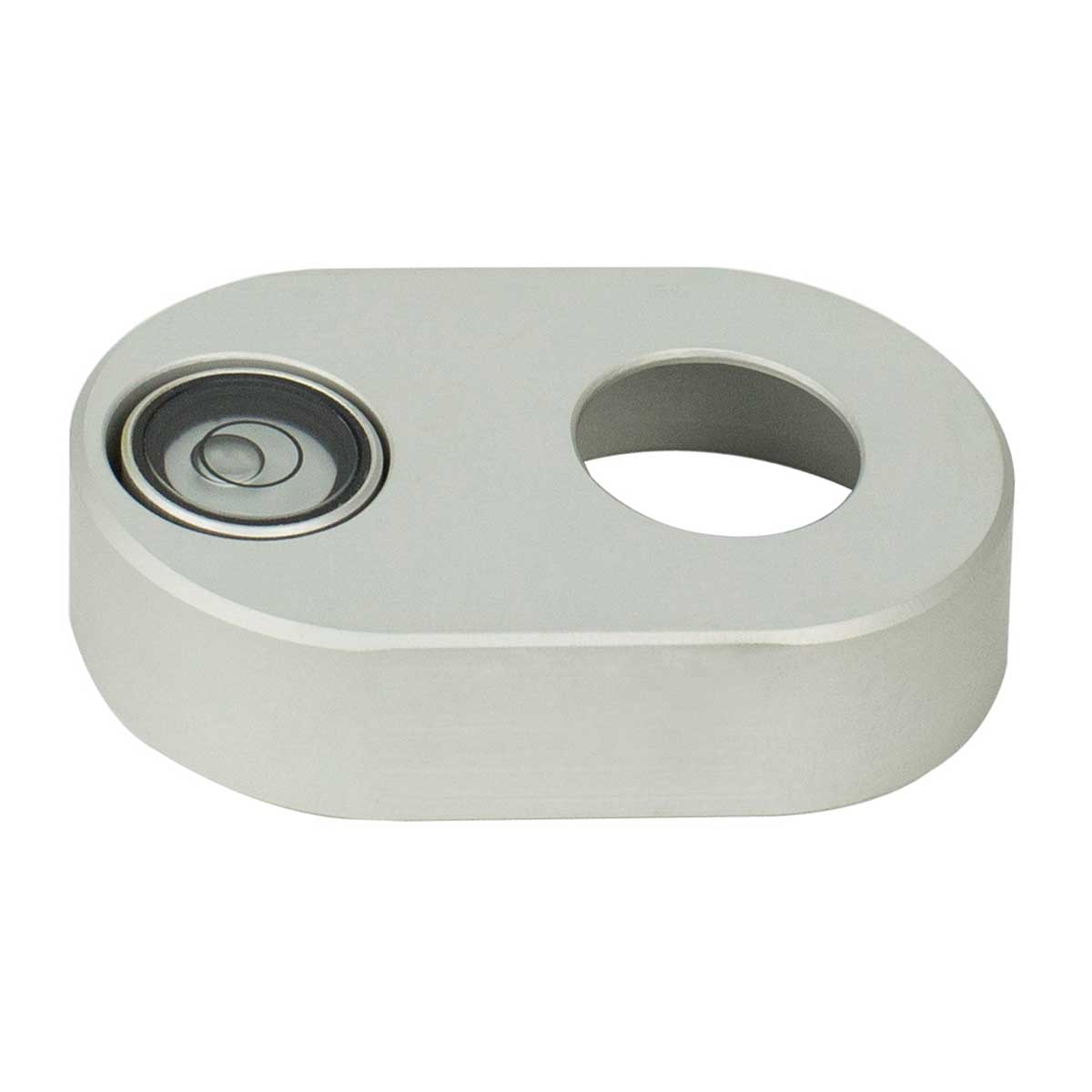

Libelle für Kanalmesssystem Vektor
Die Dosenlibelle für Kanalmessstäbe System "Vektor" dient zur genauen Messung auch bei großen Prismen- und Antennenhöhen. Die Dosenlibelle ist in einer Metallfassung (Ø 20 mm) umschlossen. Zudem ist diese justierbar und kann zwischen jeder 5/8"-Schraubverbindung des System Vektors eingesetzt werden. Schliffgenauigkeit: 10´ Schacht- und Kanalmessstab System Vektor Ausgangsstück des Prismenstabes Vektor ist immer die Basis 1.1 mit 2 Prismen die sich synchron kippen lassen, in exaktem Abstand von 1 m. Das Prismenzentrum liegt exakt in der Rohrachse. Gesamtlänge 1,20 m. Verlängerungen Zu der genannten Basis können wir Ihnen Verlängerungen für alle Anwendungen liefern. Die Verlängerung mit Länge 0,8 m und 1,8 m gibt es mit zwei verschiedene Anschlüsse (5/8"-Gewinde oder Leica-Zapfen). Alle weiteren Längen und Komponenten werden über 5/8"-Gewinde angeschraubt. Besondere Merkmale konkurrenzlos leicht hohe Biegefestigkeit nicht dauerhaft verformbar (100%ige Rückstellung auf die ursprüngliche Form) viel kleinerer Wärmeausdehnungskoeffizient als Aluminium angenehmes Handling auch bei kühler Witterung gute Erkennbarkeit im Verkehr durch rote Warnfarbe Verlängerungen sind wasserdicht
Versandgewicht: 0.103 kg
74,00 €
Kanalmessstab aus Carbon, Länge 4 Meter für Leica Robotik
für Hersteller:
Leica Robotik
für Hersteller
Der 4 Meter lange Kanalmessstab aus dem Hause Bohnenstingl ermöglicht die hochgenaue Positionsbestimmung von Schachtsohlen und Schachteinläufen. Durch das integrierte System aus zwei Prismen mit fest definiertem Abstand lässt sich die exakte Koordinate der Stabspitze berechnen, selbst wenn kein direkter Sichtkontakt zum Zielpunkt besteht. Der Stab ist also eine unverzichtbare Lösung für Vermessungsingenieure und Stadtverwaltungen bei der professionellen Kanalnetz-Dokumentation. Für die genauen Maße des Stabes sollten die entsprechenden Abbildungen bei den Produktbildern beachtet werden. Die Konstruktion aus Carbon und GFK sorgt für eine extreme Verwindungssteifigkeit bei einem geringen Eigengewicht von lediglich 2,5 Kilogramm. Mit einem Durchmesser von 44 Millimetern ist der Messstab besonders stabil und für den harten Außeneinsatz im Gelände optimiert. Ein entscheidender Vorteil ist die modulare Erweiterbarkeit, wodurch der Stab jederzeit mit Verlängerungen aus unserem Sortiment an größere Schachttiefen angepasst werden kann. Die Prismenkonstante von -11,3 mm beziehungsweise +23,1 mm nach Leica-Standard ist ideal auf Anwender abgestimmt, die bereits GeoMax oder Leica 360 Grad Prismen nutzen. Durch die Wahl eines einheitlichen Systems entfällt das manuelle Umstellen der Software, was potenzielle Messfehler beim Prismenwechsel effektiv verhindert. Die verbauten Prismen verfügen über einen Durchmesser von 17,5 Millimetern und werden von Robotik-Totalstationen aller Hersteller im Suchmodus problemlos erkannt und gefangen. Um eine maximale Standfestigkeit während der Messung zu gewährleisten, empfehlen wir die Nutzung eines passenden robusten Zweibeinstativs, welches Sie unter "Das könnte Sie auch interessieren" weiter unten finden. Bitte beachten Sie, dass sich der 4 Meter lange Stab ideal für Schächte und Kanäle mit einer Tiefe von maximal ca. 2,5 Metern eignet. Er ist somit primär für den Hausanschlussbereich sowie für Schächte mit geringer Tiefe in Neubaugebieten ausgelegt. Funktionen und Vorteile Präzise Bestimmung verdeckter Punkte durch das bewährte Dual-Prisma-System Hochgenaue Erfassung von Schachtsohlen und Einläufen für die Ingenieurvermessung Widerstandsfähige Bauweise dank des Stabdurchmessers von 44 Millimetern Geringes Eigengewicht von 2,5 Kilogramm durch hochwertige Carbon-GFK-Materialien Vermeidung von Fehlmessungen durch die Prismenkonstante -11,3 mm beziehungsweise Leica +23,1 mm Prismen mit 17,5 mm Durchmesser werden von Robotik Totalstationen aller Hersteller erkannt Flexible Anpassung an die Schachttiefe durch optionale Verlängerungen Hohe Messgenauigkeit durch die Nutzung des empfohlenen Zweibeinstativs Qualitätsprodukt gefertigt in Deutschland für höchste Ansprüche Lieferumfang 1 x Kanalmessstab, Länge 4 m, bestehend aus: 1 x Kanalmessstab Basis (B750 001-11)1 x Kanalmessstab Spitze (B750 007)1 x Kanalmessstabverlängerung 0,8m (B750 019)1 x Kanalmessstabverlängerung 2m (B750 016)
Versandgewicht: 2.5 kg
1.629,00 €
Kanalmessstab aus Carbon, Länge 5 Meter für Leica Robotik
für Hersteller:
Leica Robotik
für Hersteller
Der 5 Meter lange Kanalmessstab von Bohnenstingl ermöglicht die präzise Positionsbestimmung von Schachtsohlen und -einläufen – selbst ohne direkten Sichtkontakt zum Zielpunkt. Durch ein integriertes System aus zwei Prismen mit fest definiertem Abstand lässt sich die exakte Koordinate der Stabspitze berechnen. Der Stab ist die optimale Lösung für Vermessungstechniker, Stadtwerke und Wasserzweckverbände bei der Kanalnetz-Dokumentation. Die Konstruktion aus Carbon und GFK sorgt für extreme Verwindungssteifigkeit bei einem geringen Gewicht von nur 2,9 kg – ein deutlicher Vorteil gegenüber Aluminium bei langen Einsätzen. Mit einem Durchmesser von 44 mm ist der Messstab besonders stabil und für den harten Außeneinsatz optimiert. Die Prismenkonstante von -11,3 mm (absolut) bzw. +23,1 mm (Leica) ist perfekt auf Leica- oder GeoMax-Robotikstationen abgestimmt. Durch das einheitliche System entfällt das manuelle Umstellen der Software, was Messfehler beim Prismenwechsel verhindert. Nutzer anderer Hersteller legen die Prismen (Durchmesser 17,5 mm) einfach einmalig in ihrer Software an; sie werden von Robotik-Totalstationen aller Marken problemlos automatisch verfolgt. Für maximale Standfestigkeit während der Messung empfehlen wir die Nutzung eines passenden Zweibeinstativs, welches Sie im Zubehörbereich weiter unten finden. Bitte beachten Sie, dass sich der 5 Meter lange Stab ideal für Schächte und Kanäle mit einer Tiefe von maximal ca. 3,5 Metern eignet. Er ist somit primär für den Hausanschlussbereich sowie für Schächte mit mittlerer Tiefe in Neubaugebieten und innerstädtischen Bereichen ausgelegt. Für tiefere Schächte sind Verlängerungen verfügbar. Funktionen und Vorteile Kanalmessstab mit der Länge 5 Meter für Schachttiefen bis ca. 3,5 m Präzise Bestimmung verdeckter Punkte durch das bewährte Dual-Prisma-System Hochgenaue Erfassung von Schachtsohlen und Einläufen für die Ingenieurvermessung Zur Einmessung von Schachteinläufen und Schachtsohlen mit Totalstationen Widerstandsfähige Bauweise dank des Stabdurchmessers von 44 Millimetern Geringes Eigengewicht von 2,9 Kilogramm durch hochwertige Carbon-GFK-Materialien Prismenkonstante -11,3 mm (absolut), +23,1 mm (Leica) – empfohlen für Nutzer von Leica Robotikstationen Prismen mit 17,5 mm Durchmesser werden von Robotik-Totalstationen aller Hersteller im ATR-Modus erkannt Flexible Anpassung an die Schachttiefe durch optionale Verlängerungen Hohe Messgenauigkeit durch die Nutzung des empfohlenen Zweibeinstativs Qualitätsprodukt gefertigt in Deutschland für höchste Ansprüche Lieferumfang Kanalmessstab, Länge 5 m, bestehend aus: 1 x Kanalmessstab Basis (B750 001-11) 1 x Kanalmessstab Spitze (B750 007) 1 x Kanalmessstabverlängerung 1,8 m (B750 017) 1 x Kanalmessstabverlängerung 2 m (B750 016)
Versandgewicht: 2.9 kg
1.735,00 €
VEKTOR-Zweibeinstativ für Kanalstäbe mit Durchmessern von 20 - 50 mm
Vorteile: Klemmen-Anschluss für alle Stäbe mit Durchmesser von 20 bis 50 mm Sekundenschnelles Anklemmen des Strebenstativs an den Stab Kein umständliches und zeitraubendes „Einfädeln“ des Stabes von oben Teleskopbeine und Kugelkopf für einfaches Lotrechstellen auch in unebenem Gelände Sichere Aufnahme auch von schräg stehenden Stäben, z.B. Prismenstab Vektor beim Einsatz als Kanalmessstab Stabile Aluminiumkonstruktion in Leichtbauweise mit rotem Warnanstrich und Eintrittsflächen
