Stexon-Schnellverbinder und Präzisions-Hardware von Attenberger: Hoch- und Holzbauarbeiten ohne Nacharbeiten
Stexon-Verbindungen sind werksseitig auf den Millimeter perfekt. Doch die Realität auf der Baustelle sieht oft anders aus: Die herkömmliche 2-Mann-Absteckung mit Maßband ist zu langsam und schlicht zu ungenau für moderne Stecksysteme.
Das Problem: Schon wenige Millimeter Abweichung führen zu Montagestopps und teuren Nachbesserungen an den Betonankern.
Die Lösung: Mit der Leica iCR70 bringen Sie die Werkspräzision im Alleingang auf die Bodenplatte. Markieren Sie Ankerpunkte in Rekordzeit – für eine Montage, die beim ersten Absetzen perfekt passt.
Die Herausforderung: Holzbau erlaubt keine Toleranzen
Der moderne Holzbau erreicht heute einen Vorfertigungsgrad von fast 100 %. Dank hochmoderner Abbundanlagen verlassen Wand-, Decken- und Dachelemente das Werk als High-End-Produkte mit einem Vorfertigungsgrad von fast 100 % – gefertigt auf den Zehntelmillimeter genau. Das Stexon-Stecksystem ist die konsequente Antwort auf diese Entwicklung: Es ersetzt zeitintensive Schraubverbindungen durch ein hocheffizientes "Plug-and-Play"-Prinzip.

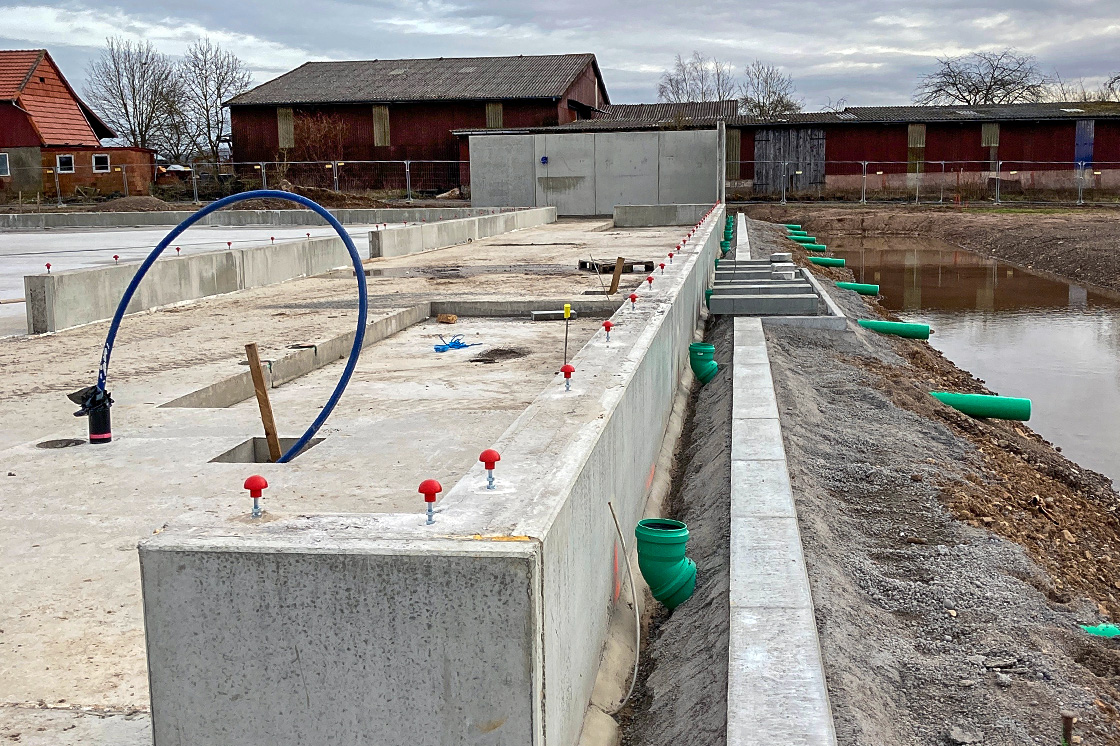

So funktioniert das Stexon-System
Das System basiert auf einer hochfesten, statisch geprüften Verbindung, die direkt in der Kraftlinie liegt.
- Im Werk: Die Holzelemente werden bereits mit präzisen Ausfräsungen für die Stexon-Verbinder vorbereitet.
- Auf der Baustelle: In das Fundament oder die Bodenplatte werden Betonanker gesetzt. Auf diese Anker wird der Stexon-Verbinder aufgeschraubt. Zuvor müssen diese Punkte absolut exakt aufgemessen werden.
- Die Montage: Das Holzelement wird per Kran herangeführt und einfach auf die Verbinder "gesteckt". Durch die selbstzentrierende Geometrie der Verbinder gleitet das Element in Sekunden in die finale, statisch sichere Position. Über eine integrierte Höhenmutter lässt sich jedes Element zudem millimetergenau nivellieren.

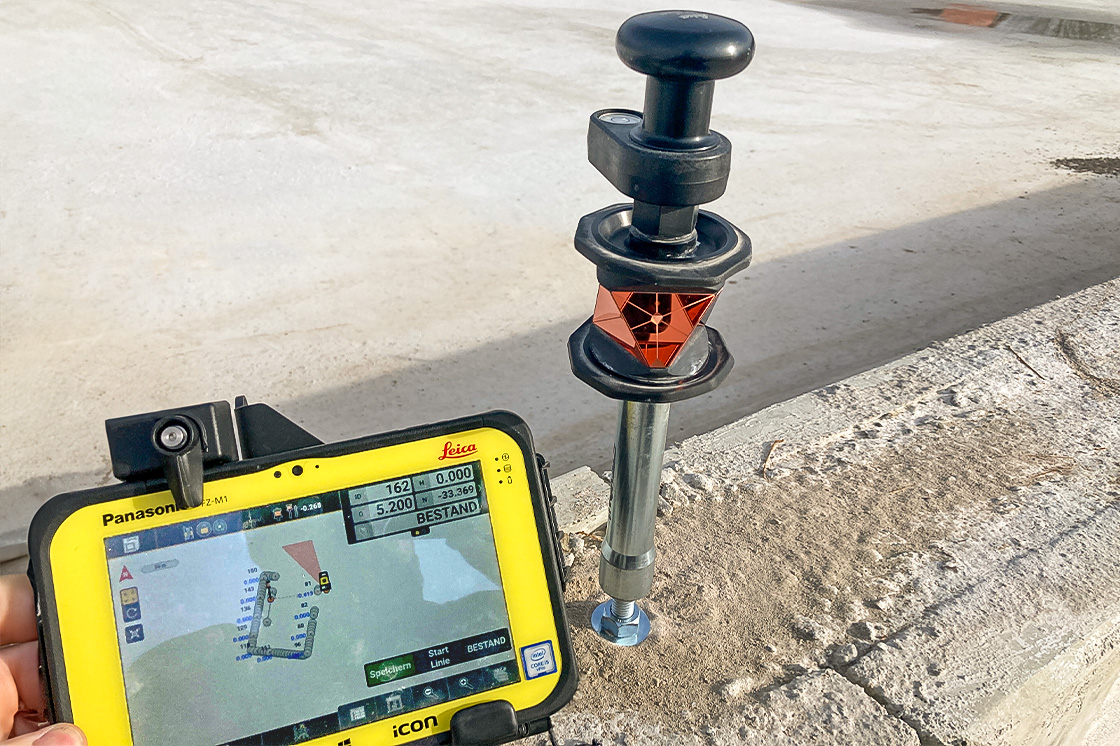

Die Krux: 5 mm entscheiden über den Erfolg
Das System verzeiht keine Messfehler. Wo herkömmliche Methoden wie Maßband oder Schnurgerüst an ihre Grenzen stoßen, entstehen kostspielige Nadelöhre.
Schon 5 mm Abweichung führen zum Systemausfall:
- Montagestopp: Das tonnenschwere Element lässt sich nicht absetzen.
- Teure Nacharbeit: Betonanker müssen mühsam er- und versetzt werden.
- Hohe Folgekosten: Stillstand bei Trupp und Kran vernichtet den Zeitvorteil.
Das Ziel: Die digitale CAD-Präzision (SEMA, Cadwork, Dietrich's) muss verlustfrei auf die Bodenplatte. Nur eine 1:1-Übertragung garantiert den reibungslosen Workflow.
Die Stexon Messbohrplatte: Vom Tablet direkt ins Bohrloch
Die Messbohrplatte ist das entscheidende Bindeglied zwischen der digitalen Planung und der harten Betonoberfläche. Sie sorgt dafür, dass die Laserpräzision der Leica iCR70 exakt auf den Boden gebracht wird und garantiert, dass der Betonanker exakt lotrecht und ohne Versatz gebohrt wird. Es gibt Varianten des Bohrschlittens.

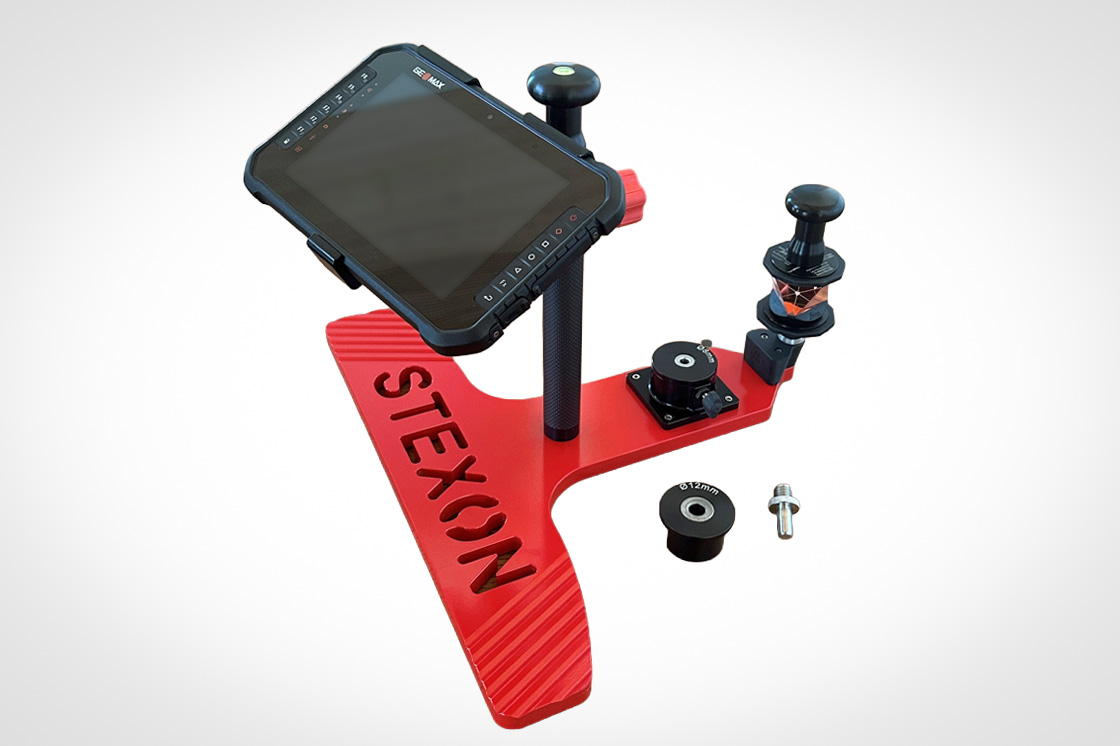

Die Standard-Messbohrplatte
Die Standard-Ausführung ist auf maximale Kompaktheit ausgelegt. Sie ist ideal für verwinkelte Grundrisse oder Baustellen mit begrenztem Platzangebot.
Arbeitsweise: Sie führen die Platte bodennah an den Zielpunkt. Sobald die Leica iCR70 "Null" anzeigt, fixieren Sie den Schlitten sicher mit dem Fuß und bohren direkt durch die Führungshülse.
Ihr Vorteil: Minimales Packmaß, maximale Stabilität und direkter Kontakt zum Untergrund.

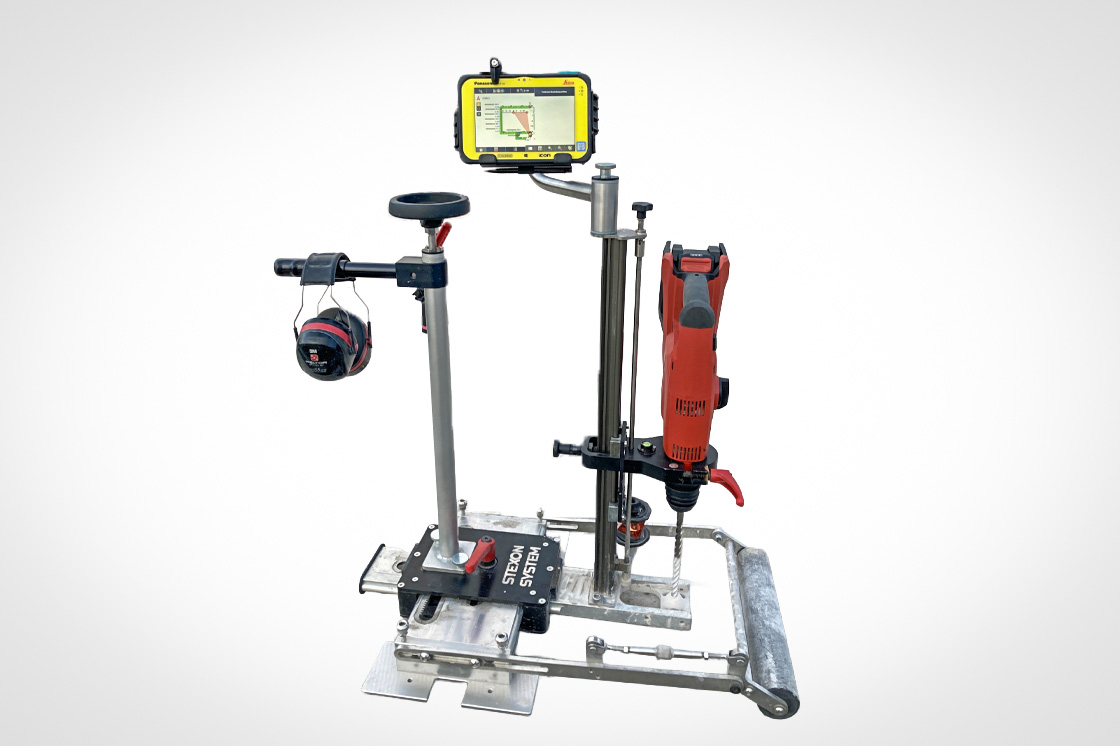

Die hohe Messbohrplatte
Für große Bodenplatten und langes Arbeiten wurde die hohe Version entwickelt. Sie ist die Profi-Lösung für maximalen Durchsatz.
Arbeitsweise: Dank des verlängerten Aufbaus lässt sich dieser Schlitten bequem im Stehen umpositionieren. Sie führen die Bohrplatte an einer stabilen Griffstange zum nächsten Punkt, ohne sich bücken zu müssen.
Ihr Vorteil: Höchste Ergonomie und deutlich schnellerer Arbeitsfortschritt. Da das ständige Bücken entfällt, bleibt die Konzentration des Mitarbeiters auch bei hunderten Bohrungen pro Tag hoch – das minimiert die Fehlerquote und schont den Rücken.
Die Lösung: Digitale Präzision mit Attenberger
Um den Geschwindigkeitsvorteil von Stexon zu sichern, muss die Messgenauigkeit der Bodenplatte exakt der CNC-Fertigung im Werk entsprechen. Unsere High-End-Messsysteme schließen die Lücke zwischen CAD-Planung und Baustelle.
Leica iCR70: Das High-End System für Stexon-Profis
Die Leica iCON iCR70 ist das Herzstück der modernen Holzbaustelle. Sie überträgt Ihre digitalen Pläne (SEMA, Cadwork, Dietrich's) mit Laserpräzision direkt auf das Fundament – ohne Umwege, ohne Messfehler.
- Ein-Personen-Betrieb: Dank automatischer Prismenverfolgung steckt ein Mitarbeiter allein die gesamte Baustelle ab – schneller und präziser als jedes Messteam mit Maßband.
- Fehlerfreier Datenfluss: Importieren Sie CAD-Daten direkt auf das Tablet. Das Gerät zeigt Ihnen exakt, wo der Stexon-Betonanker gebohrt werden muss.
- Höchste Prozesssicherheit: Die iCR70 eliminiert menschliche Übertragungsfehler und garantiert, dass die Toleranzen für das Stexon-System (unter 5 mm) sicher eingehalten werden.
Das perfekte Zubehör für Millimeterarbeit
Erst die Kombination aus High-End-Gerät und spezialisiertem Zubehör macht den Workflow perfekt.

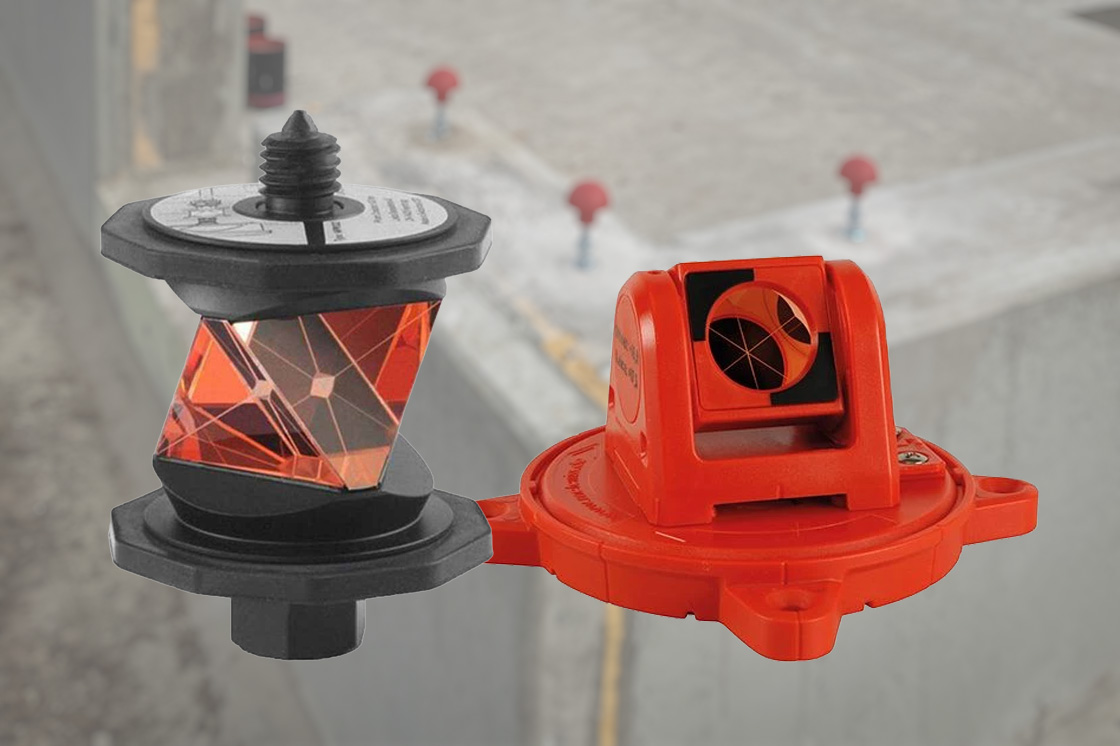

- 360°-Prisma MPR122 von Leica: In Kombination mit dem Stexon-System ist das Leica MPR122 der Standard für Präzision und Geschwindigkeit. Anders als bei herkömmlichen Prismen entfällt hier das manuelle Ausrichten zur Totalstation. An diesem Prisma führt im Stexon-System kein Weg vorbei.
- Miniprisma RSMP390M von Rothbucher Systeme: Sichert die professionelle Referenzierung auf der Baustelle. Mit den stabilen Fixpunkten stationieren Sie Ihre Totalstation jederzeit schnell und reproduzierbar neu.
Die Messtechnik im Einzelnen
Klicken Sie sich durch und sehen Sie sich die Produkte, die Sie für die Vermessungsaufgaben bei Stexon-Produkten brauchen, nochmal genauer an.
Die Leica iCR70 ist eine Robotik-Totalstation für die Anforderungen im Bauwesen. Sie ermöglicht präzise Vermessungen und Absteckungen im 1-Mann-Betrieb. Entwickelt für Poliere und Bauleiter, ersetzt das System das fehleranfällige und zeitaufwendige manuelle Messen mit dem Maßband. Zudem muss der externe Vermesser nicht mehr für jede Achse, die auf der Bodenplatte angezeichnet werden muss, gerufen werden. Wir liefern die iCR70 mit der Vermessungssoftware „Leica X-PAD Nestle Edition“ aus. Diese App wird seit 2013 für Android entwickelt und stetig an die Praxis angepasst. Die Bedienung ist logisch aufgebaut: Wer ein Tablet bedienen kann, führt nach kurzer Einarbeitung millimetergenaue Absteckungen auf der Baustelle durch. Der Ablauf ist praxisnah: Pläne werden per USB-Stick oder über die Cloud als DXF-, DWG- oder IFC-Datei auf das Tablet geladen, ohne dass diese vorher bearbeitet werden müssen. Die Station wird aufgestellt und über Referenzpunkte, die automatisch angefahren werden können, stationiert. Danach klicken Sie die gewünschten Punkte oder Linien auf dem Tablet an und übertragen diese in kürzester Zeit millimetergenau auf die Bodenplatte. Ebenso können mit der Station Meterrisse übertragen, Höhen kontrolliert und Aufmaße für Dokumentationen sowie Abrechnungen erstellt werden. Auch Kranhöhen lassen sich prüfen und Schalungen exakt ausrichten. Im GaLaBau kann die Station zudem mit einer GNSS-Antenne kombiniert werden. Für noch mehr Tempo lässt sich die iCR70 optional mit dem Prismenstab AP20 aufrüsten, um direkt mit geneigtem Stab zu messen. Damit deckt die Totalstation unterschiedlichste Einsatzgebiete wie den Hochbau, den Haus- und Hallenbau sowie den Garten- und Landschaftsbau (GaLaBau) und den Holzbau optimal ab. Funktionen und Vorteile auf einen Blick Unabhängigkeit: Ersetzt das manuelle Messen mit dem Maßband und spart externe Vermessungskosten für Routineabsteckungen auf der Bodenplatte. Direkter Plan-Import: DXF-, DWG- und IFC-Pläne unvorbereitet per USB-Stick oder Cloud auf das Tablet laden. Schnelle Stationierung: Referenzpunkte werden für die Standortbestimmung automatisch angefahren. Vielseitige Anwendungen: Abstecken von Punkten und Linien, Meterrisse übertragen, Höhen kontrollieren, Aufmaße erstellen, Kranhöhen prüfen und Schalungen ausrichten. Effizienter 1-Mann-Betrieb: Automatisches Finden und Verfolgen des Prismas. Erweiterbar: Im GaLaBau mit GNSS-Antenne kombinierbar, zudem kompatibel mit dem AP20 für Messungen mit geneigtem Prismenstab. Bewährte Software: Bedienung über die praxisnahe Android-App Leica X-PAD Nestle Edition. Technische Daten Hersteller: Leica Geosystems Messgenauigkeit: 1 mm + 1,5 ppm Reichweite ohne Prisma (reflektorlos): bis zu 500 m Reichweite mit Prisma: bis zu 3.500 m Software-Plattform: Leica X-PAD Nestle Edition (Android) Datenschnittstellen: USB-Stick, Kabel, Cloud (DXF, DWG, IFC) Besonderheit: Kompatibel mit AP20 Auto-Pole Schutzklasse: IP66 (staub- und wasserdicht) Lieferumfang Gerne erstellen wir Ihnen ein individuelles Angebot über ein komplettes, messfertiges System, bestehend aus: Robotik-Totalstation Leica iCR70 Outdoor Android-Tablet für den Baustelleneinsatz Bausoftware Leica X-PAD Nestle Edition Passendes 360°-Prisma Hochwertiges Stativ und Carbon-Prismenstab Einweisung direkt auf der Baustelle Häufige Fragen + Was ist der Unterschied zwischen einer Robotik-Totalstation und einem Tachymeter? Ein Tachymeter und eine Totalstation bezeichnen grundsätzlich dasselbe Messinstrument zur Bestimmung von Winkeln und Strecken. Eine Robotik-Totalstation wie die Leica iCR70 ist zusätzlich mit Stellmotoren und automatischer Prismenerkennung ausgestattet. Der entscheidende Vorteil: Das Messinstrument richtet sich selbstständig auf das Prisma aus und folgt ihm, wodurch die komplette Vermessung und Absteckung hochpräzise im Ein-Mann-Betrieb durchgeführt werden kann. + Wie genau misst die Leica iCR70? Die Leica iCR70 bietet höchste Präzision für den Hochbau mit einer Streckenmessgenauigkeit von 1 mm + 1,5 ppm (auf ein Prisma). Die maximalen Reichweiten betragen: Mit Prisma: bis zu 3.500 m. Reflektorlos: bis zu 500 m (ideal für unzugängliche Punkte wie Wände oder hohe Fassaden, an denen kein Prisma gehalten werden kann). + Wann ist eine Totalstation besser als ein GNSS-Empfänger? Eine Totalstation ist zwingend erforderlich, wenn Millimetergenauigkeit gefordert ist oder kein freier Blick zum Himmel (Satellitenempfang) besteht. Dies betrifft klassische Aufgaben im Hochbau wie Absteckungen auf Bodenplatten, im Gebäudeinneren oder in tiefen Baugruben. Ein GNSS-Empfänger misst hingegen im Zentimeterbereich und benötigt ausreichend Satellitenempfang. Tipp für den GaLaBau: Die iCR70 lässt sich nahtlos mit einer GNSS-Antenne zu einem Hybridsystem kombinieren. + Wie funktioniert die Stationierung der Leica iCR70 auf der Baustelle? Die Stationierung erfolgt intuitiv und schnell über die Leica X-PAD Nestle Edition Software. Nach dem Aufstellen auf dem Stativ nutzen Sie bekannte Referenzpunkte: Auf der Baustelle angeklebte Reflexmarken zielen Sie manuell an, oder Sie verwenden Rothbucher-Prismen. Bei der Nutzung dieser Prismen fährt das Messinstrument die Punkte automatisch an und übernimmt die Stationierung komplett von alleine. Nach Abschluss ist das System exakt im Koordinatensystem Ihres Bauplans orientiert und sofort bereit für die Absteckung. + Was passiert, wenn ich den Prismenstab nicht lotrecht halte? Dank des optionalen Leica AP20 AutoPole ist das exakte Einspielen der Libelle (Lotrechthalten) nicht mehr nötig. Der AP20 gleicht die Neigung des Prismenstabs automatisch aus – ein absolutes Novum in der Bauvermessung. Das spart Ihnen enorm viel Zeit auf der Baustelle, schließt Messfehler durch schief gehaltene Stäbe komplett aus und ermöglicht sogar das fehlerfreie Messen an schwer zugänglichen Punkten, wie direkt an Hauswänden oder verdeckten Kanten. + Was kostet die Leica iCR70? Der Preis für die Leica iCR70 ist abhängig vom gewünschten Systemumfang, da das Messinstrument individuell mit Feldrechner (Tablet), Leica X-PAD Software sowie Zubehör wie Stativ, Prisma oder dem Leica AP20 AutoPole konfiguriert wird. Als zertifizierter Fachhändler für Leica-Bauvermessung erstellen wir Ihnen gerne ein maßgeschneidertes Angebot für ein messfertiges Komplettsystem inklusive persönlicher Einweisung und Support. Mehr zum Ablauf: Schnurgerüste mit Totalstationen abstecken und Total- und Robotikstationen. Leica, iCON und iCR70 sind Marken der Leica Geosystems AG. Die Josef Attenberger GmbH ist Fachhändler für Leica-Bauvermessung und liefert die iCR70 als messfertiges Komplettsystem mit Einweisung.
Das Miniprisma RSMP390 kann zur schnellen Montage sogar auf schwierigem Untergrund wie z.B. Glas- und Marmorfassaden, historischen Gebäuden, Gas- und Ölpipelines usw. einfach aufgeklebt oder mit Dübeln und Schrauben fixiert werden. Für die einfache Montage bei Stahlkonstruktionen werden die Bodenplatten auch in einer magnetischen Ausführung angeboten. Bei Bedarf kann sowohl die Drehfunktion wie auch die Kippfunktion mittels einer Schraube fixiert werden. Funktionen und Vorteile des Miniprismas RSMP390 mit Dreh- und Kippfunktion Mit dem Mini Prisma RSMP390 werden im ATR Modus Reichweiten von 500 m bis 700 m erzielt. Ø 25,4 mm Offset: -16,9 (minus 16,9) [Leica +17,5] Kippachshöhe: 45 mm Rot Kupferbeschichtet Magnetisch Das Prisma kann immer genau auf das Messinstrument ausgerichtet werden Das Prisma kann in einem Radius von 360º gedreht werden und ermöglicht dadurch die Nutzung des gleichen Vermessungspunktes aus unterschiedlichen Richtungen Es können Brücken, Fassaden und viele andere Objekte noch schneller und präziser beobachtet werden Bei Einsatz von Robotik-Totalstationen können permanente Setzungsmessungen während der Bauarbeiten durchgeführt werden Ein Produkt aus der Reihe „Ein Referenzpunkt für alle Instrumente“ Lieferumfang Miniprisma RSMP390, rot, kupferbeschichtet, magnetisch
Das 360°-Prisma MPR122 ist ideal für Vermessungen mit Robotikstationen im Ingenieur- oder Baubereich mit Genauigkeiten im Millimeterbereich. Das Prisma ist sehr präzise, leicht und unempfindlich. Das 360°-Prisma MPR122 wird im Außendienst auf einem Prismenstab angebracht und im Einsatz mit einer Robotik Totalstation verwendet. Durch den 5/8“ Gewindeanschluss oben kann ein GNSS Empfänger montiert werden, wodurch im Hybrid-Modus gemessen werden kann. Funktionen und Vorteile des 360°-Prisma MPR122 von Leica Zusätzliches 5/8“ Gewinde oben zur Befestigung eines GNSS Empfängers Leica Anschluss unten Offset +28,1 mm (Leica) Offset -6,3 m (absolut) Kippachshöhe 86 mm Höhengenauigkeit 2,5 mm Lieferumfang 360°-Prisma MPR122 von Leica Tasche
Kontaktieren Sie uns!
Fangen Sie an zu bohren und zu montieren! Jetzt Leica iCR70 und das unverzichtbare Zubehör anfragen.
