Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung

Produktinformationen "Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung"

Bitte beachten Sie: Nur solange der Vorrat reicht!

Der Konvergenzbolzen aus verzinktem Stahl vermarkt Messpunkte für Konvergenzmessungen im Tunnelbau. Mit 30 cm Länge ist er tief in der Tunnelschale verankert. Er wird vor dem Betonieren mit Bindedraht an der Bewehrung befestigt oder nachträglich in ein Bohrloch eingeklebt.

Prismen und Targets werden über einen Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen einen Adapter mit Sollbruchstelle: Wird das Prisma angefahren, bricht der Adapter und nicht der einbetonierte Bolzen. Den passenden Adapter finden Sie unten bei den Empfehlungen. Zwischen den Messungen schützt eine Schutzkappe aus Stahl das Gewinde vor Spritzbeton und Beschädigung.

Funktionen und Vorteile

  • 30 cm Einbindetiefe in der Tunnelschale
  • Einbetonieren oder nachträglich Einkleben
  • 3/8"-Gewinde für Adapter mit Leica-Zapfen oder 5/8"
  • Zusammen mit Adapter mit Sollbruchstelle geschützt bei Kollisionen
  • Verzinkter Stahl gegen Korrosion

Technische Daten

  • Material: Stahl, verzinkt
  • Gewinde: 3/8"
  • Länge: 300 mm
  • Befestigung: Einbetonieren (an Bewehrung befestigt) oder Einkleben
  • Einsatz: Tunnelbau, Konvergenzmessung

Lieferumfang

1 x Konvergenz-Messbolzen mit 3/8"-Gewinde

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Produktgalerie überspringen

Unsere Empfehlungen passend dazu

%

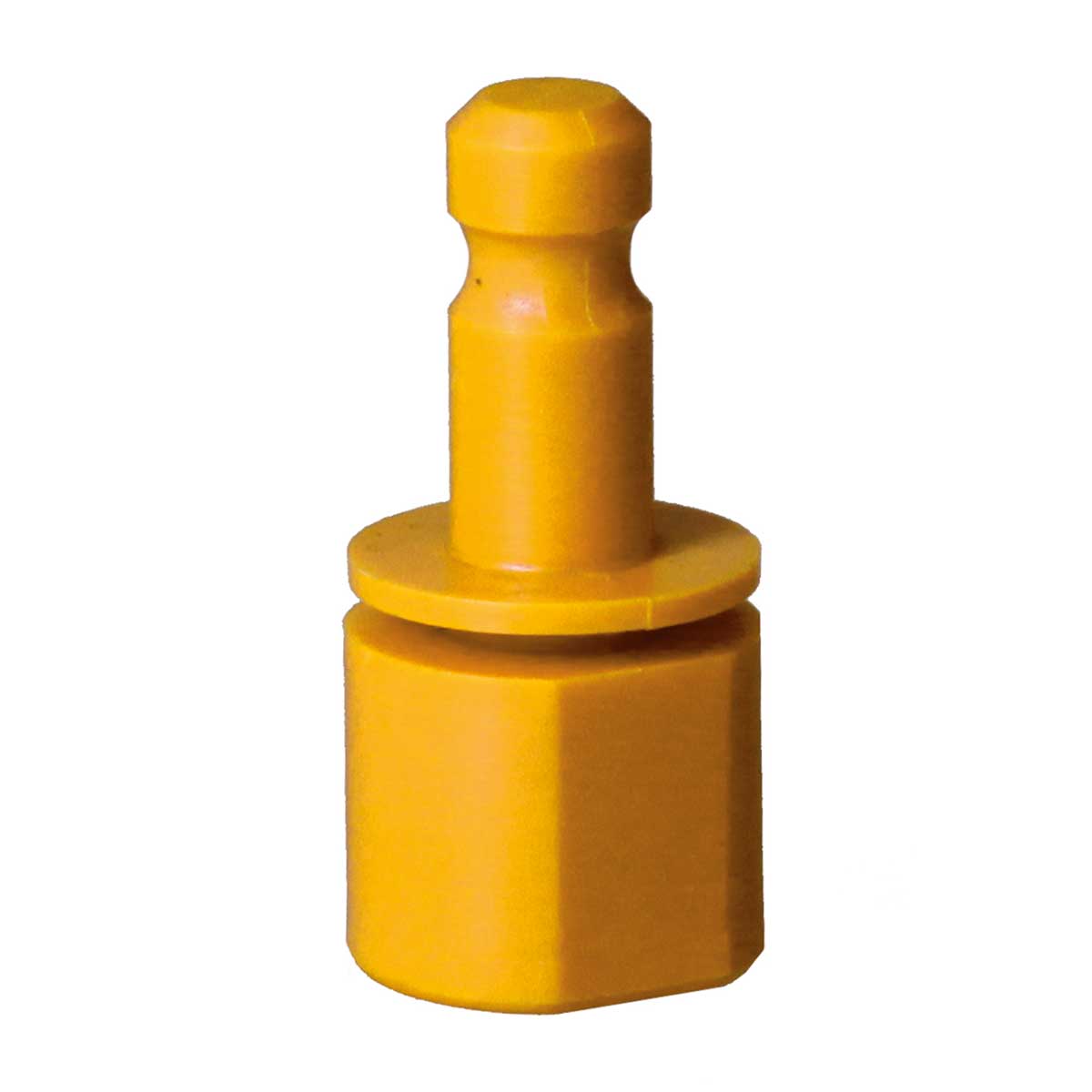

Gelber Kunststoff-Adapter mit Leica-Zapfen und Sechskantaufnahme für Konvergenzbolzen.
