Konvergenzbolzen mit Leica Steckzapfen für Tunnelvermessung

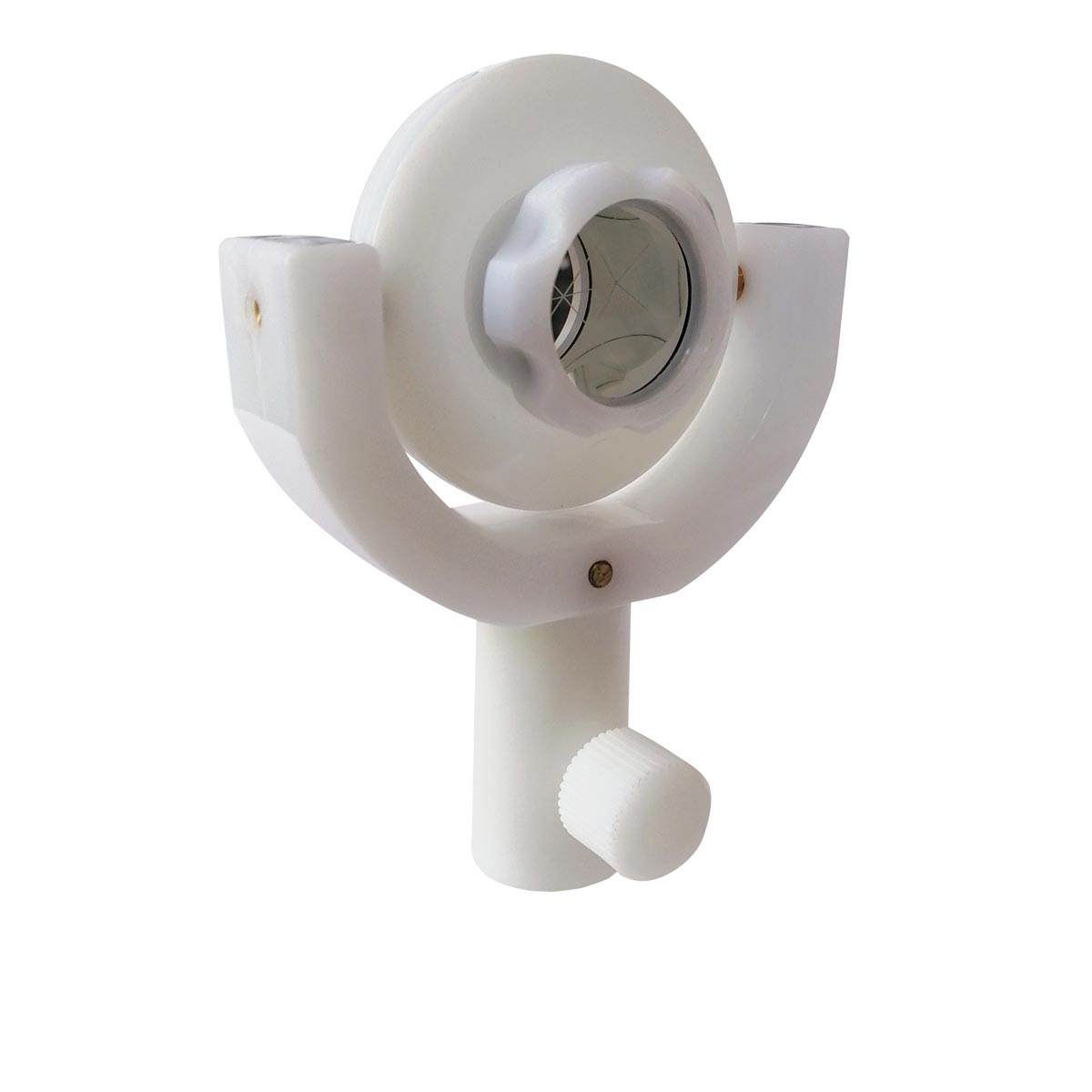

Das silberbeschichtete Monitoring-Prisma besteht aus bruchsicherem Spezialkunststoff und wird für präzise und langfristige Überwachungsmessungen eingesetzt. Seine hochreflektierende Silberbeschichtung macht es zur idealen Lösung für Totalstationen der Marken Trimble, Topcon und Sokkia. Die robuste Bauweise garantiert höchste Stabilität und Genauigkeit auch unter anspruchsvollen Bedingungen.Dank seiner Kippfunktion lässt sich das Prisma präzise auf die Messstation ausrichten, was eine fehlerfreie Datenerfassung sicherstellt. Der standardmäßige Leica-Anschluss ermöglicht eine flexible Montage, mit dem separat erhältlichen Montageflansch auf Schienen, an Wandbolzen. Mit passenden Adaptern kann das Prisma auch an 3/8“- oder 5/8“ Gewinden angebracht werden. Diese Eigenschaften haben es zum etablierten Standard in zahlreichen Monitoring-Projekten gemacht, bei denen es auf Millimeter-Genauigkeit und absolute Zuverlässigkeit ankommt.Eingesetzt wird dieses Prisma überall dort, wo kontinuierliche Verformungsmessungen erforderlich sind. Hauptanwendungsgebiete sind die Überwachung von Tunnelbauten, Brücken und Großbaustellen. Es ist das unverzichtbare Werkzeug für alle, die strukturelle Integrität und Bewegungen überwachen müssen.Funktionen und VorteileHochwertige Silberbeschichtung für optimale Reflexion und ReichweiteIdeal kompatibel mit Totalstationen von Trimble, Topcon und SokkiaWitterungsbeständiges Spezialglas für den dauerhaften AußeneinsatzKippbare Aufnahme für die präzise Ausrichtung auf die MessstationStandard-Anschluss nach Leica-System für vielfältige MontagemöglichkeitenEinfache Montage auf Schienen, Bolzen oder AdapterKippachshöhe von 86 mmKlare Prismenkonstante von -16,9 mm (entspricht Leica +17,5 mm)Optionale Adapter für 3/8" und 5/8" Gewinde, sowie Montageflansch zum Kleben oder Schrauben erhältlichLieferumfangMonitoring Prisma, Ø 25 mm silberbeschichtet

Der Messbolzen aus verzinktem Stahl ist für die präzise Vermessung und Überwachung im Tunnelbau konzipiert. Dank seiner Länge von 30 cm sitzt er extrem fest in der Tunnelschale und ermöglicht so exakte Messungen von Verformungen. Sie können den Bolzen entweder vor dem Betonieren mit Bindedraht an der Bewehrung befestigen oder ihn nachträglich in ein gebohrtes Loch einkleben.Um Prismen oder Reflektoren zu nutzen, wird ein Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen die Verwendung unseres Adapters P4112-13 mit Sollbruchstelle, damit der fest installierte Bolzen bei einem Aufprall oder Steinschlag nicht beschädigt wird. Für den langfristigen Schutz des Gewindes führen wir zudem passende Schutzkappen aus Stahl.Funktionen und Vorteile30 cm Länge garantieren eine stabile Fixierung in der Betonwand.Flexibel einsetzbar durch Einbetonieren oder nachträgliches Einkleben.Verzinkter Stahl verhindert Rost und sorgt für eine lange Lebensdauer.Kompatibel mit Adaptern für Leica-Anschlüsse oder 5/8" Gewinde.Schützt den Messpunkt in Kombination mit Sollbruchstellen-Adaptern.LieferumfangKonvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung

Der Konvergenzbolzen mit Leica-Anschluss dient als stabiler, langfristiger Referenzpunkt für präzise Monitoring- und Vermessungsaufgaben. Er wird in der Regel an die Bewehrung gerödelt und dann in die Tunnelschale einbetoniert. Dank seiner Länge von 30 cm ist er fest darin verankert. Der verzinkte Stahl sorgt für hohe Korrosionsbeständigkeit und macht den Bolzen über viele Jahre hinweg witterungsunabhängig einsetzbar.Durch den integrierten Leica-Anschluss können Prismen oder Bireflex Targets direkt und ohne zusätzlichen Adapter aufgesetzt werden. Das macht diesen Konvergenzbolzen zu einer besonders wirtschaftlichen Lösung für Anwendungen in folgenden Bereichen: Überwachung im Tunnelbau, Setzungs- und Deformationsmessung, Überwachung von Baugruben, Langzeitmonitoring von instabilen Hängen uvm.Bitte beachten Sie: Wir empfehlen diesen Konvergenzbolzen in Bereichen, bei denen mit keiner Beschädigung zu rechnen ist, denn er besitzt keine Sollbruchstelle, wie es bei Adaptern anderer Konvergenzbolzen der Fall ist.Funktionen und VorteileVerzinkter Stahl für dauerhafte Korrosions- und WitterungsbeständigkeitFeste Verankerung durch 30 cm Länge – keine Verschiebung bei ErschütterungenLeica Anschluss: Prisma oder Bireflex Target direkt montierbarKeine Adapter notwendigIdeal für Konvergenz-, Setzungs- und DeformationsmessungenGeeignet für Langzeitmonitoring in Tunnelbau, Baugruben und HangüberwachungWartungsarm und für dauerhafte Messpunkte ausgelegtLieferumfangKonvergenzbolzen mit Leica Anschluss für Monitoring und Tunnelvermessung

Der Wandbolzen "MESS-PUNKT" wird fest in Beton oder Mauerwerk verankert und dient als dauerhafter und zuverlässiger Messpunkt. Durch sein handelsübliches M8-Gewinde können Sie nach dem Entfernen der Schutzschraube direkt Adapter für Prismen oder andere Vermessungsinstrumente aufschrauben. Der integrierte Messingdübel wird mit einem Innensechskantschlüssel gespreizt und sorgt für einen extrem stabilen Halt.Dieser Wandbolzen ist die ideale Lösung für die Einrichtung eines dauerhaften Vermessungsnetzes im Bauwesen, im Tiefbau und im Ingenieurwesen. Er eignet sich perfekt als Vermessungspunkt für Monitoring und in der Tunnelvermessung, oder als universeller Aufnahmepunkt. Mit einem Kugelbolzenkopfadapter kann der Wandbolzen als Nivellementpunkt und Höhenbolzen genutzt werden.Funktionen und VorteileWird durch Spreizen des Messingdübels mit einem Innensechskant sicher in Beton und Mauerwerk verankert.Das universelle M8-Gewinde bietet eine standardisierte Schnittstelle für eine Vielzahl von Adaptern und Vermessungszubehör.Die weiße Farbe und die Aufschrift "MESS-PUNKT" machen den Bolzen leicht identifizierbar.Lieferung inklusive Spreiz- und Verschlussschraube zum Schutz des Gewindes vor Beschädigung und Verschmutzung.Einfacher Messvorgang durch Lösen der Schutzschraube und Aufschrauben des gewünschten Adapters.Langlebige Materialkombination aus Kunststoff mit einem stabilen Messingkern.LieferumfangWandbolzen MESS-PUNKT zum Dübeln, 30mm mit M8 Gewinde

In diesen Reflektor ist ein Miniprisma integriert, das Messungen auf längere Entfernungen bis zu 600 m geeignet. Typische Einsatzgebiete des Monitoringprismas sind Gleismonitoring, Bauwerksüberwachung, Brückenmonitoring und Setzungsmessungen. Ebenso kann das Prisma als hochgenauer Festpunkt auf Baustellen verwendet werden.Funktionen und Vorteile des Miniprismas 25mm für Monitoring, kupferbeschichtet mit Leica Anschluss, gelbPrisma mit 25,4 mm DurchmesserMit Wetterschutz für das PrismenglasSpezialglas, das widerstandsfähig gegen Witterung istkupferbeschichtet (ideal geeignet für Leica und GeoMax Totalstationen). Für Trimble, Zeiss, Sokkia und Topcon Totalstationen empfehlen wir das weiße silberbeschichtete Prisma C63-4012Offset: 17,5 mm (Leica), bzw. -16,9 mm (absolut)Kippachshöhe 86 mmIdeal für Dauerbeobachtungen und Monitoringmit Leica Anschluss und FeststellschraubeAdapter für 3/8“ Anschluss für Konvergenzbolzen und 5/8" Gewinde verfügbarFlansch zur Befestigung auf Bahnschwellen oder auf Brücken optional verfügbar
