Adapter M8 - Leica für GNSS-Antennen

Produktinformationen "Adapter M8 - Leica für GNSS-Antennen"

Mit diesem Adapter wird ein Wandbolzen oder ein anderer Messpunkt mit M8-Gewinde zum Antennenstandpunkt. Die GNSS-Antenne mit Leica-Schnellverschluss wird direkt auf den Adapter gesteckt und verriegelt. So nutzen Sie bestehende Wandbolzen oder Pfeilerpunkte auch für GNSS-Messungen, ohne ein Stativ aufzubauen.

Der Adapter ist 53 mm lang und aus Messing gefertigt. Für Prismen ist er nicht vorgesehen, da sich mit dieser Länge kein Wandabstand von 100 mm ergibt. Für Prismen mit Leica-Aufnahme verwenden Sie unsere Adapter mit Leica-Zapfen.

Funktionen und Vorteile

  • Leica-Schnellverschluss für GNSS-Antennen
  • Passend für alle Wandbolzen und Messpunkte mit M8-Gewinde
  • Gerändelter Ring zum Anziehen von Hand
  • Robustes Messing

Technische Daten

  • Material: Messing
  • Anschluss Wandbolzen: M8
  • Anschluss Antenne: Leica-Schnellverschluss
  • Länge: 53 mm
  • Geeignet für Prismen: nein

Lieferumfang

1 x Adapter M8 auf Leica für GNSS-Antennen

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Produktgalerie überspringen

Unsere Empfehlungen passend dazu

Weißer Wandbolzen MESS-PUNKT mit Messing-Gewindebuchse M8 und Spreizdübel.
Wandbolzen MESS-PUNKT zum Dübeln, 30 mm mit M8 Gewinde
Farbe: Weiss Länge: 30 mm

Der Wandbolzen MESS-PUNKT vermarkt einen dauerhaften Messpunkt in Beton oder Mauerwerk. Er wird in ein Bohrloch mit 12 mm Durchmesser gesteckt und über den integrierten Messingdübel mit dem Innensechskant gespreizt. Da kein Mörtel aushärten muss, ist der Punkt sofort einsatzbereit.Für einen wandbündigen Einbau empfehlen wir unseren Stufenbohrer 12/30 mm: Er bohrt in einem Arbeitsgang das 12-mm-Loch und senkt gleichzeitig die 30-mm-Aufnahme für den Kopf. Der Bolzenkopf liegt dann bündig in der Wand und ist vor Beschädigung geschützt.Über das M8-Gewinde werden Adapter mit Leica-Zapfen, 5/8"-Gewinde oder Kugelkopf angeschraubt, so dient derselbe Punkt für Prisma, Target oder Nivellement. Zwischen den Messungen verschließt die mitgelieferte Schraube das Gewinde, damit sich der Adapter bei der nächsten Messung problemlos anschrauben lässt. Der weiße Kopf mit der Aufschrift „MESS-PUNKT“ macht den Punkt an der Fassade gut sichtbar.Funktionen und VorteileVerankerung durch integrierten Messingdübel, ohne MörtelSofort einsatzbereitMit Stufenbohrer 12/30 mm wandbündig einbaubarM8-Gewinde für alle Adapter unseres SortimentsSpreiz- und Verschlussschraube im LieferumfangWeiß mit Aufschrift „MESS-PUNKT“Technische DatenMaterial: Kunststoff mit MessingkernFarbe: weißGewinde: M8Länge: 30 mmKopf-Durchmesser: 30 mmBohrdurchmesser: 12 mmEmpfohlener Bohrer: Stufenbohrer 12/30 mm für bündigen EinbauAufschrift: MESS-PUNKTBefestigung: Spreizdübel, mit Innensechskant gespreiztUntergrund: Beton, MauerwerkVerschlussschraube: im LieferumfangLieferumfang1 x Wandbolzen MESS-PUNKT zum Dübeln, weiß, 30 mm, inkl. Spreiz- und Verschlussschraube

Regulärer Preis:
Versandgewicht: 0.014 kg
1,15 €
Wandbolzen mit M8-Gewinde, aus Messing, Kopf-Ø 30 mm, Länge 46 mm
Wandbolzen mit M8-Gewinde, aus Messing, Kopf-Ø 30 mm, Länge 46 mm

Der Wandbolzen aus Messing vermarkt einen dauerhaften Messpunkt in Beton oder Vollmauerwerk. Er wird in ein Bohrloch mit 12 mm Durchmesser eingeschlagen oder eingeklebt. Der Kopf mit 30 mm Durchmesser trägt die Aufschrift „Messpunkt“.Für einen wandbündigen Einbau empfehlen wir unseren Stufenbohrer 12/30 mm: Er bohrt in einem Arbeitsgang das 12-mm-Loch und senkt gleichzeitig die 30-mm-Aufnahme für den Kopf. Der Bolzenkopf liegt dann bündig in der Wand und ist vor Beschädigung geschützt.Über das M8-Gewinde werden Prismenadapter, GNSS-Adapter oder Nivellement-Adapter angeschraubt. Zwischen den Messungen hält die mitgelieferte Verschlussschraube aus Edelstahl das Gewinde sauber, damit sich der Adapter bei der nächsten Messung problemlos anschrauben lässt.Funktionen und VorteileDauerhafter Messpunkt aus korrosionsbeständigem MessingZum Einschlagen oder EinklebenMit Stufenbohrer 12/30 mm wandbündig einbaubarM8-Gewinde für alle Adapter unseres SortimentsVerschlussschraube aus Edelstahl schützt das GewindeAufschrift „Messpunkt“ auf dem KopfTechnische DatenMaterial: MessingGewinde: M8Länge: 46 mmKopf-Durchmesser: 30 mmBohrdurchmesser: 12 mmEmpfohlener Bohrer: Stufenbohrer 12/30 mm für bündigen EinbauAufschrift: MesspunktBefestigung: Einschlagen oder EinklebenUntergrund: Beton, VollmauerwerkVerschlussschraube: Edelstahl, im LieferumfangVerpackungseinheit: 10 StückLieferumfang10 x Wandbolzen aus Messing mit Verschlussschraube aus Edelstahl

Inhalt: 10 Stk (28,50 € / 10 Stk)

Regulärer Preis:
Versandgewicht: 0.4 kg
2,85 €
%
Adapter aus Messing mit gerändeltem Ring, M8-Gewinde und Leica-Steckzapfen für Wandbolzen.
Adapter für Wandbolzen M8-Leica-Zapfen aus Messing

Der Messing-Adapter verbindet Wandbolzen und andere Messpunkte mit M8-Gewinde mit Prismen und Bireflex-Targets mit Leica-Aufnahme. Das Prisma wird auf den Leica-Zapfen gesteckt und geklemmt, die Zwangszentrierung gewährleistet bei jeder Messung dieselbe Position. Bei Prismen mit 86 mm Kippachshöhe liegt die Prismenmitte 100 mm vor der Wand.Mit 40 mm Bauhöhe ist der Adapter kompakt, der gerändelte Ring lässt sich ohne Werkzeug von Hand anziehen. Eine wirtschaftliche Lösung für Messpunkte in der Bauvermessung, die regelmäßig gemessen werden. Wo Messpunkte angefahren oder angestoßen werden können, empfehlen wir den Kunststoff-Adapter mit Sollbruchstelle.Funktionen und VorteileZwangszentrierung über den Leica-ZapfenPrismenmitte 100 mm vor der Wand bei 86 mm KippachshöheGerändelter Ring zum Anziehen von HandKompakte Bauhöhe von 40 mmPassend für alle Wandbolzen und Messpunkte mit M8-GewindeTechnische DatenMaterial: MessingAnschluss Wandbolzen: M8Anschluss Prisma: Leica-ZapfenBauhöhe: 40 mmWandabstand Prismenmitte: 100 mm bei Kippachshöhe 86 mmLieferumfang1 x Adapter für Wandbolzen aus Messing, M8 auf Leica-Zapfen

Regulärer Preis:
Versandgewicht: 0.075 kg
8,80 €
%

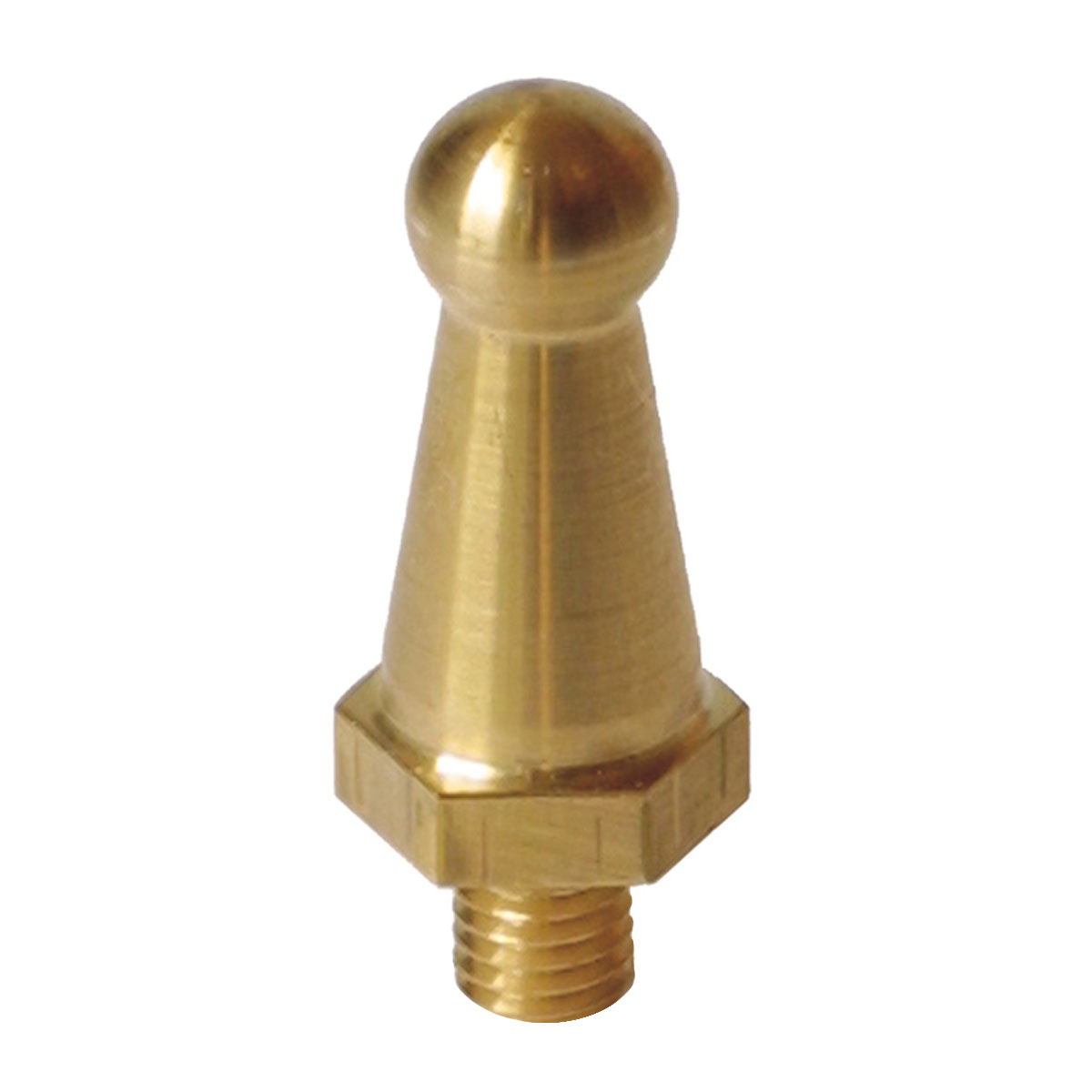

Nivellement-Adapter aus Messing mit Kugelkopf, Sechskant und M8-Gewinde zum Aufschrauben auf Wandbolzen.
Nivellement-Adapter für Wandbolzen mit M8-Gewinde

Mit dem Nivellement-Adapter wird aus einem Wandbolzen ein Höhenpunkt. Der Adapter wird in den Wandbolzen geschraubt, die Nivellierlatte wird auf den Kugelkopf mit 12 mm Durchmesser gestellt.Bei waagerecht eingebautem Bolzen steht die Latte auf dem höchsten Punkt der Kugel, also 6 mm über der Bolzenachse. Dieser feste Offset von −6 mm wird bei der Auswertung angebracht. So nutzen Sie denselben Wandbolzen für die Lage mit dem Prismenadapter und für die Höhe mit dem Nivellement-Adapter, ohne einen zweiten Bolzen zu setzen.Funktionen und VorteileMacht Wandbolzen zu HöhenpunktenKugelkopf Ø 12 mm als definierter Aufsetzpunkt für die LatteFester Höhenoffset von −6 mmPassend für alle Wandbolzen und Messpunkte mit M8-GewindeSechskant zum AnziehenTechnische DatenMaterial: MessingAnschluss Wandbolzen: M8Kopf: Kugelkopf Ø 12 mmHöhenoffset: −6 mm bei waagerechtem BolzenWandabstand: 35 mmLieferumfang1 x Nivellement-Adapter aus Messing mit M8-Gewinde

Regulärer Preis:
Versandgewicht: 0.037 kg
14,50 €
