5/8" Adapter für Konvergenzbolzen 3/8" für Prismen

Produktinformationen "5/8" Adapter für Konvergenzbolzen 3/8" für Prismen"

Bitte beachten Sie: Nur solange der Vorrat reicht!

Der Edelstahl-Adapter wird auf Konvergenzbolzen mit 3/8"-Gewinde geschraubt und macht daraus einen Messpunkt mit 5/8"-Gewinde. Prismen mit 5/8"-Anschluss werden direkt auf den Adapter geschraubt und sitzen bei jeder Messung an derselben Position.

Der korrosionsbeständige Edelstahl ist für die Bedingungen im Tunnel und auf Baustellen ausgelegt. Die Montage erfolgt ohne Spezialwerkzeug.

Funktionen und Vorteile

  • Verbindet 3/8"-Konvergenzbolzen mit 5/8"-Prismen
  • Wiederholgenaue Position des Prismas
  • Korrosionsbeständiger Edelstahl
  • Montage ohne Spezialwerkzeug

Technische Daten

  • Material: Edelstahl
  • Anschluss Bolzen: 3/8"
  • Anschluss Prisma: 5/8"
  • Länge: 58 mm

Lieferumfang

1 x Adapter 3/8" auf 5/8" für Konvergenzbolzen

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Produktgalerie überspringen

Unsere Empfehlungen passend dazu

Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung
Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung

Bitte beachten Sie: Nur solange der Vorrat reicht!Der Konvergenzbolzen aus verzinktem Stahl vermarkt Messpunkte für Konvergenzmessungen im Tunnelbau. Mit 30 cm Länge ist er tief in der Tunnelschale verankert. Er wird vor dem Betonieren mit Bindedraht an der Bewehrung befestigt oder nachträglich in ein Bohrloch eingeklebt.Prismen und Targets werden über einen Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen einen Adapter mit Sollbruchstelle: Wird das Prisma angefahren, bricht der Adapter und nicht der einbetonierte Bolzen. Den passenden Adapter finden Sie unten bei den Empfehlungen. Zwischen den Messungen schützt eine Schutzkappe aus Stahl das Gewinde vor Spritzbeton und Beschädigung.Funktionen und Vorteile30 cm Einbindetiefe in der TunnelschaleEinbetonieren oder nachträglich Einkleben3/8"-Gewinde für Adapter mit Leica-Zapfen oder 5/8"Zusammen mit Adapter mit Sollbruchstelle geschützt bei KollisionenVerzinkter Stahl gegen KorrosionTechnische DatenMaterial: Stahl, verzinktGewinde: 3/8"Länge: 300 mmBefestigung: Einbetonieren (an Bewehrung befestigt) oder EinklebenEinsatz: Tunnelbau, KonvergenzmessungLieferumfang1 x Konvergenz-Messbolzen mit 3/8"-Gewinde

Regulärer Preis:
Versandgewicht: 0.609 kg
4,99 €
Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl
Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl

Die Schutzkappe aus Stahl wird zwischen den Messungen auf das 3/8"-Gewinde von Konvergenzbolzen geschraubt, zum Beispiel auf den Konvergenz-Messbolzen 140 128. Sie hält Staub, Spritzbeton und Schmutz vom Gewinde fern und schützt es vor mechanischer Beschädigung. So lässt sich der Adapter bei der nächsten Messung ohne Probleme wieder aufschrauben, auch nach Monaten im Tunnel.Mit Schlüsselweite 22 mm wird die Kappe mit einem Standardschlüssel angezogen und gelöst.Funktionen und VorteileSchützt das 3/8"-Gewinde zwischen den MessungenRobuste StahlausführungSchlüsselweite 22 mm für StandardwerkzeugHält den Messpunkt über lange Zeiträume nutzbarTechnische DatenMaterial: StahlGewinde: 3/8"Schlüsselweite: 22 mmPassend für: Konvergenzbolzen mit 3/8"-GewindeLieferumfang1 x Schutzkappe für Konvergenzbolzen mit 3/8"-Gewinde aus Stahl

Regulärer Preis:
Versandgewicht: 0.044 kg
2,85 €
%
Gelber Kunststoff-Adapter mit Leica-Zapfen und Sechskantaufnahme für Konvergenzbolzen.
Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO

Dieser spezielle Adapter der Attenberger-Eigenmarke proNIVO dient als Verbindungselement zwischen einem Konvergenzbolzen mit 3/8"-Außengewinde und Prismen oder Reflektoren mit Leica-Steckanschluss. Die Anwendung findet primär im Tunnelbau, Bergbau oder bei Langzeitmonitorings an exponierten Stellen statt. Durch den präzisen Leica-Zapfen lassen sich alle gängigen Miniprismen, Reflektoren und Bireflex-Targets der proNIVO-Serie sowie anderer Hersteller nahtlos aufschrauben und exakt ausrichten. Für ein optimales Messergebnis empfehlen wir die Verwendung in Kombination mit dem Konvergenz-Messbolzen mit der Artikelnummer 140 128. Der entscheidende technische Vorteil dieses Adapters ist die integrierte Sollbruchstelle: Während bei starren Systemen meist der fest im Untergrund verankerte Konvergenzbolzen unter massiver Krafteinwirkung verbiegt oder ausbricht, gibt hier gezielt der Adapter nach. Dies schützt den wertvollen und aufwendig installierten Bolzen vor Beschädigungen, sodass lediglich der kostengünstige Adapter ausgetauscht werden muss, ohne den Messpunkt neu einmessen zu müssen. Funktionen und Vorteile Integrierte Sollbruchstelle schützt den Konvergenzbolzen bei starker mechanischer Einwirkung vor dauerhaften Schäden. Nach einer Kollision muss in der Regel nur der Adapter ersetzt werden, während der Messpunkt erhalten bleibt. Universeller Leica-Zapfen ermöglicht die Nutzung aller Prismen und Bireflex-Targets mit dem verbreiteten Leica-Anschluss-System. Passgenaues 3/8" Innengewinde zum direkten Aufschrauben auf Standard-Konvergenzbolzen. Perfekt abgestimmt auf den Konvergenzbolzen 140 128 für maximale Stabilität. Hochwertige Verarbeitung unter der Eigenmarke proNIVO für den anspruchsvollen Außeneinsatz. Lieferumfang Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO

Regulärer Preis:
Versandgewicht: 0.05 kg
2,90 €
%

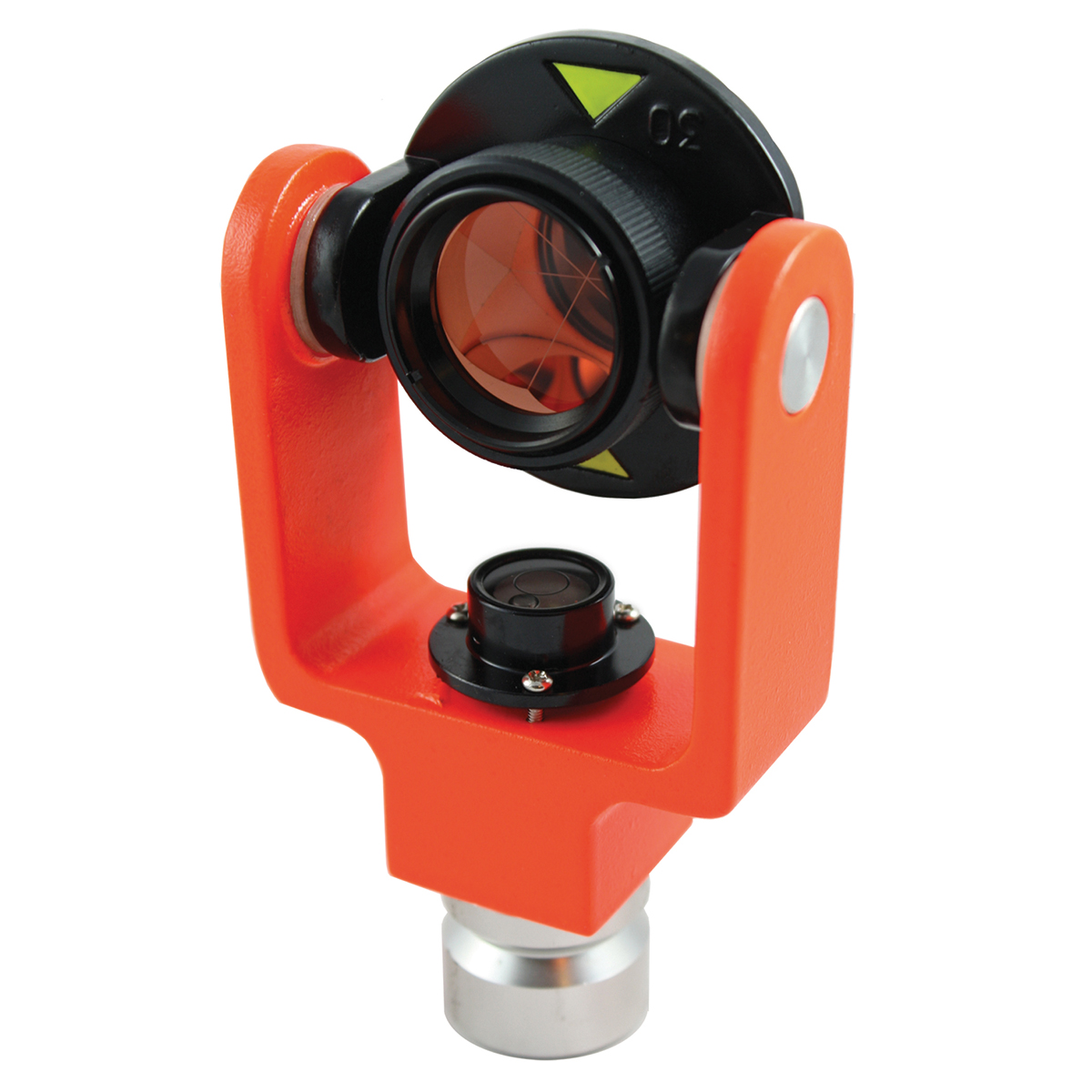

Oranges Miniprisma mit schwarzer Zieltafel, mittiger Dosenlibelle und Aluminiumanschluss.
Miniprisma mit mittiger Libelle und 5/8"-Gewinde und Absteckspitze
Libelle: Libelle mittig

Dieses Miniprisma aus hochwertigem Metall überzeugt durch einfache Handhabung und eignet sich ideal für hochgenaue Absteck- und Vermessungsarbeiten. Im Unterschied zur Variante mit seitlicher Libelle ist hier die Libelle mittig positioniert, was eine besonders zentrierte und stabile Ausrichtung ermöglicht. Das kupferbeschichtete Prisma ist kompatibel mit Leica, GeoMax, Carlson und Happy Survey Totalstationen. Für Trimble, Sokkia und Topcon empfehlen wir die silberbeschichtete Variante. Um zwischen zwei Offsetvarianten zu wechseln, kann das Prisma einfach auf der runden Metall-Zieltafel umgeschraubt werden. Die Standard-Prismenkonstante beträgt –30 mm (Leica: 4,4 mm), alternativ 0 mm (Leica: +34,4 mm). Die Kippachshöhe liegt bei 70 mm ohne Adapter und 100 mm mit Adapter. Funktionen und Vorteile Hochwertiges Metall-Miniprisma mit mittiger Libelle Kompatibel mit Leica, GeoMax, Carlson, Happy Survey Totalstationen Flexible Offset-Einstellung: –30 mm oder 0 mm Kippachshöhe 70 mm (ohne Adapter) / 100 mm (mit Adapter) Inklusive robuster Absteckspitze Prismenkonstante direkt auf Zieltafel eingeprägt Lieferung in praktischer Schutztasche Lieferumfang Miniprisma mit mittigerLibelle, Schutztasche und Absteckspitze

Regulärer Preis:
Versandgewicht: 0.32 kg
95,00 €
%

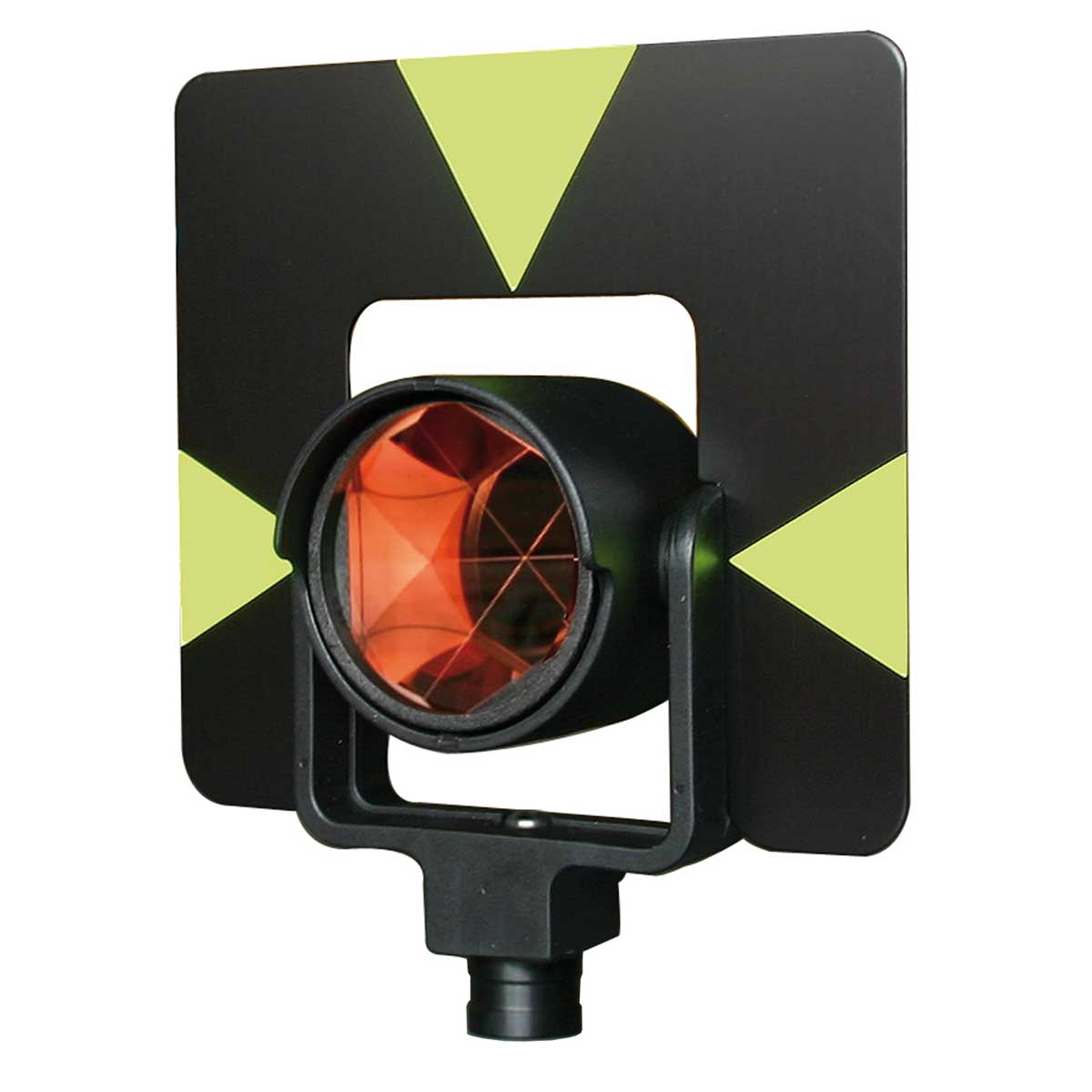

proNIVO Rundprisma Typ Leica GPH1 mit schwarz-gelber Zieltafel für präzise Tachymeter-Vermessung.
Universalprisma Typ Zeiss KTO1 mit 5/8" und Zieltafel von proNIVO
Anschluss: 5/8"-Anschluss

Das proNIVO Universalprisma Typ Zeiss KTO-1 ist ein Produkt unserer Eigenmarke, für dessen hohe Qualität und Präzision wir mit unserem Namen bürgen. Es verfügt über ein Offset von -35 mm (absolut) bzw. -0,6 mm (Leica) und ist mit einem universellen 5/8" Anschluss ausgestattet. Das Gehäuse aus bruchsicherem Kunststoff und die robuste Aluminium-Zieltafel machen dieses Prisma zum idealen Tool für den harten Baustelleneinsatz. Die standardisierte Kippachshöhe beträgt 100 mm. Bei der Verwendung mit proNIVO-Prismenstäben empfehlen wir den Adapter P2090-11, um eine exakte Übereinstimmung der Skala am Stab mit der tatsächlichen Prismenhöhe zu garantieren. Ein besonderer Vorteil dieses Systems ist die volle Austauschbarkeit aller Einzelteile: so wird eine langfristige und nachhaltige Nutzung im Vermessungsalltag sicherstellt. Funktionen und Vorteile Rundprisma Typ Zeiss KTO-1 in Fachhandelsqualität Prismenkonstante -35 mm (Leica-System: -0,6 mm) Universeller 5/8" Anschluss für maximale Kompatibilität Standardisierte Kippachshöhe von 100 mm Gehäuse aus bruchsicherem und langlebigem Kunststoff Abnehmbare Zieltafel aus robustem Aluminium für bessere Sichtbarkeit Volle Austauschbarkeit aller Einzelteile gewährleistet Nachhaltigkeit Lieferumfang 1x Rundprisma Typ Zeiss KTO-1 von proNIVO 1x Abnehmbare Zieltafel aus Aluminium

Varianten ab 135,00 €
Regulärer Preis:
Versandgewicht: 0.624 kg
150,00 €
