Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO

Produktinformationen "Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO"

Dieser spezielle Adapter der Attenberger-Eigenmarke proNIVO dient als Verbindungselement zwischen einem Konvergenzbolzen mit 3/8"-Außengewinde und Prismen oder Reflektoren mit Leica-Steckanschluss. Die Anwendung findet primär im Tunnelbau, Bergbau oder bei Langzeitmonitorings an exponierten Stellen statt. Durch den präzisen Leica-Zapfen lassen sich alle gängigen Miniprismen, Reflektoren und Bireflex-Targets der proNIVO-Serie sowie anderer Hersteller nahtlos aufschrauben und exakt ausrichten. Für ein optimales Messergebnis empfehlen wir die Verwendung in Kombination mit dem Konvergenz-Messbolzen mit der Artikelnummer 140 128.

Der entscheidende technische Vorteil dieses Adapters ist die integrierte Sollbruchstelle: Während bei starren Systemen meist der fest im Untergrund verankerte Konvergenzbolzen unter massiver Krafteinwirkung verbiegt oder ausbricht, gibt hier gezielt der Adapter nach. Dies schützt den wertvollen und aufwendig installierten Bolzen vor Beschädigungen, sodass lediglich der kostengünstige Adapter ausgetauscht werden muss, ohne den Messpunkt neu einmessen zu müssen.

Funktionen und Vorteile

  • Integrierte Sollbruchstelle schützt den Konvergenzbolzen bei starker mechanischer Einwirkung vor dauerhaften Schäden.
  • Nach einer Kollision muss in der Regel nur der Adapter ersetzt werden, während der Messpunkt erhalten bleibt.
  • Universeller Leica-Zapfen ermöglicht die Nutzung aller Prismen und Bireflex-Targets mit dem verbreiteten Leica-Anschluss-System.
  • Passgenaues 3/8" Innengewinde zum direkten Aufschrauben auf Standard-Konvergenzbolzen.
  • Perfekt abgestimmt auf den Konvergenzbolzen 140 128 für maximale Stabilität.
  • Hochwertige Verarbeitung unter der Eigenmarke proNIVO für den anspruchsvollen Außeneinsatz.

Lieferumfang

Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Produktgalerie überspringen

Unsere Empfehlungen passend dazu

Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung
Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung

Bitte beachten Sie: Nur solange der Vorrat reicht!Der Konvergenzbolzen aus verzinktem Stahl vermarkt Messpunkte für Konvergenzmessungen im Tunnelbau. Mit 30 cm Länge ist er tief in der Tunnelschale verankert. Er wird vor dem Betonieren mit Bindedraht an der Bewehrung befestigt oder nachträglich in ein Bohrloch eingeklebt.Prismen und Targets werden über einen Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen einen Adapter mit Sollbruchstelle: Wird das Prisma angefahren, bricht der Adapter und nicht der einbetonierte Bolzen. Den passenden Adapter finden Sie unten bei den Empfehlungen. Zwischen den Messungen schützt eine Schutzkappe aus Stahl das Gewinde vor Spritzbeton und Beschädigung.Funktionen und Vorteile30 cm Einbindetiefe in der TunnelschaleEinbetonieren oder nachträglich Einkleben3/8"-Gewinde für Adapter mit Leica-Zapfen oder 5/8"Zusammen mit Adapter mit Sollbruchstelle geschützt bei KollisionenVerzinkter Stahl gegen KorrosionTechnische DatenMaterial: Stahl, verzinktGewinde: 3/8"Länge: 300 mmBefestigung: Einbetonieren (an Bewehrung befestigt) oder EinklebenEinsatz: Tunnelbau, KonvergenzmessungLieferumfang1 x Konvergenz-Messbolzen mit 3/8"-Gewinde

Regulärer Preis:
Versandgewicht: 0.609 kg
4,99 €
Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl
Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl

Die Schutzkappe aus Stahl wird zwischen den Messungen auf das 3/8"-Gewinde von Konvergenzbolzen geschraubt, zum Beispiel auf den Konvergenz-Messbolzen 140 128. Sie hält Staub, Spritzbeton und Schmutz vom Gewinde fern und schützt es vor mechanischer Beschädigung. So lässt sich der Adapter bei der nächsten Messung ohne Probleme wieder aufschrauben, auch nach Monaten im Tunnel.Mit Schlüsselweite 22 mm wird die Kappe mit einem Standardschlüssel angezogen und gelöst.Funktionen und VorteileSchützt das 3/8"-Gewinde zwischen den MessungenRobuste StahlausführungSchlüsselweite 22 mm für StandardwerkzeugHält den Messpunkt über lange Zeiträume nutzbarTechnische DatenMaterial: StahlGewinde: 3/8"Schlüsselweite: 22 mmPassend für: Konvergenzbolzen mit 3/8"-GewindeLieferumfang1 x Schutzkappe für Konvergenzbolzen mit 3/8"-Gewinde aus Stahl

Regulärer Preis:
Versandgewicht: 0.044 kg
2,85 €
%

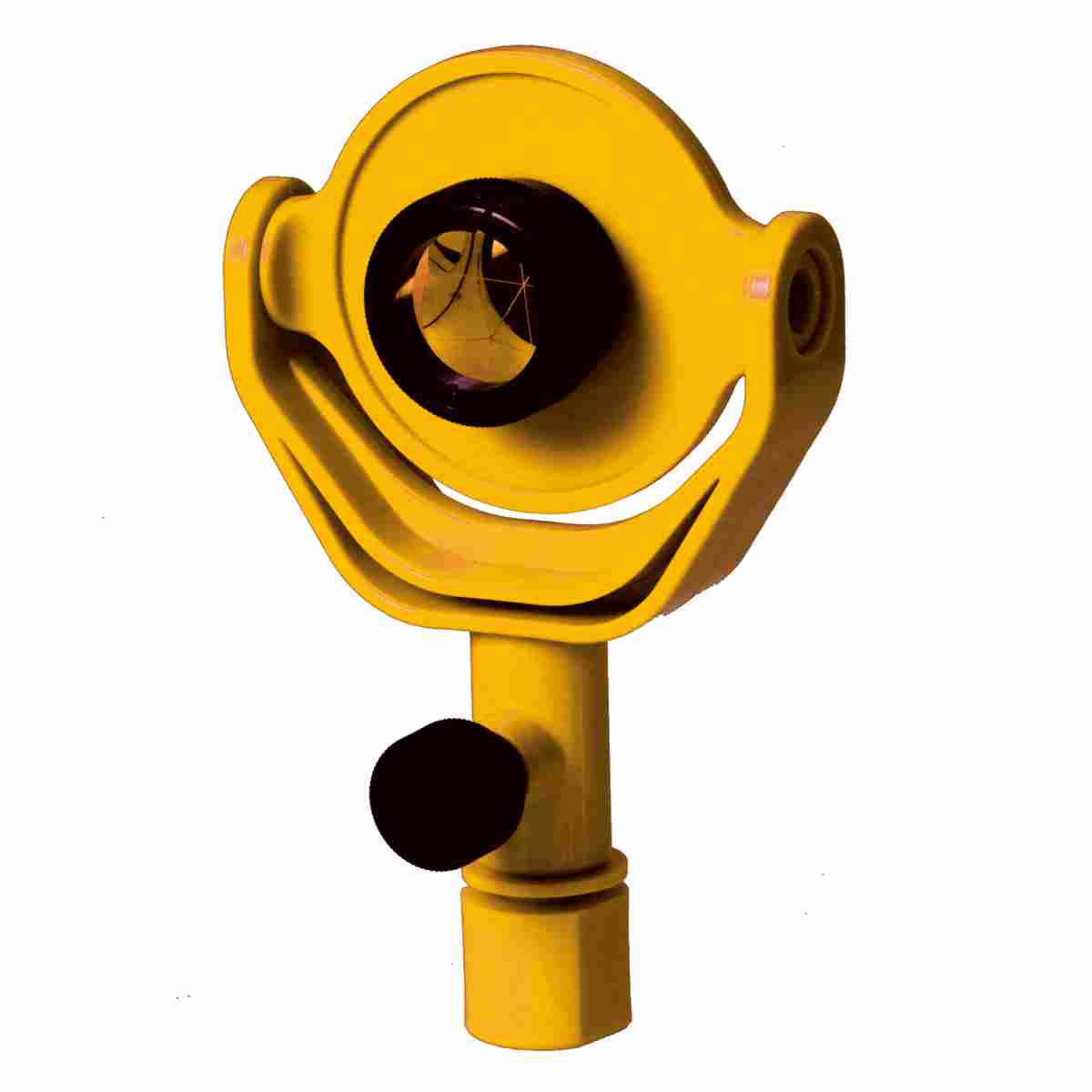

Signalgelbes Bireflex Target mit beidseitiger Reflexfolie, Kipphalter und Zielkreuz für präzises Monitoring.
Bireflex Target mit Zielkreuz für Monitoring von proNIVO

Dieser hochwertige Reflektor eignet sich perfekt für Langzeitbeobachtungen, Tunnel- und Gleisbau, sowie für viele weitere Monitoring-Aufgaben. Durch die Drehbarkeit des Folienträgers kann er präzise auf Ihre Totalstation ausgerichtet werden. Die Zieltafel verfügt über einen Leica Anschluss. Mit der Klemmschraube kann das Target zuverlässig fixiert werden. Technische Merkmale Offset 2mm Mit Zentrierloch Leicht Kippachshöhe 86 mm Unempfindlich gegen Witterung und Sonnenlicht Halterungen aus stabilem Kunststoff Weder die Halterung noch die Folie "quellen" auf Mit Leica-Anschluss Adapter für 3/8" (Tunnelbau), 5/8", M8 Gewinde sind verfügbar Montageflansch für die Anbringung an Bahnschwellen verfügbar Farbe: gelb Lieferumfang Mini-Reflektor mit Kreuz und Zentrierloch, gelb

Regulärer Preis:
Versandgewicht: 0.08 kg
20,90 €
%
Miniprisma Typ Leica GMP101 mit schwarzem Halter und schwarz-gelber Zieltafel.
Miniprisma Typ Leica GMP101 im Set mit Absteckspitze und Tasche von proNIVO

Dieses Miniprismenset mit Absteckspitze von proNIVO ist besonders im Nahbereich bei hohen Genauigkeitsanforderungen geeignet. Funktionen und Vorteile des Miniprismensets mit Absteckspitze Leica 0ffset 17,5 mm (absolut -16,9 mm) Kippachshöhe 86 mm / mit Spitze 120 mm Durchmesser 25,4 mm (1 Sekunde) Genauigkeit 5 Sekunden Kupferbeschichtet Zieltafel und Halterung aus Metall Leica-Anschluss mit Druckknopf-Verriegelung Libelle 30' Genauigkeit im Zentrum Mit Lotspitze und Schutztasche Lieferumfang Miniprismenset Lotspitze Schutztasche

Regulärer Preis:
Versandgewicht: 0.28 kg
155,00 €
