5/8" Adapter für Konvergenzbolzen 3/8" für Prismen

Der Messbolzen aus verzinktem Stahl ist für die präzise Vermessung und Überwachung im Tunnelbau konzipiert. Dank seiner Länge von 30 cm sitzt er extrem fest in der Tunnelschale und ermöglicht so exakte Messungen von Verformungen. Sie können den Bolzen entweder vor dem Betonieren mit Bindedraht an der Bewehrung befestigen oder ihn nachträglich in ein gebohrtes Loch einkleben. Um Prismen oder Reflektoren zu nutzen, wird ein Adapter auf das 3/8"-Gewinde geschraubt. Wir empfehlen die Verwendung unseres Adapters P4112-13 mit Sollbruchstelle, damit der fest installierte Bolzen bei einem Aufprall oder Steinschlag nicht beschädigt wird. Für den langfristigen Schutz des Gewindes führen wir zudem passende Schutzkappen aus Stahl. Funktionen und Vorteile 30 cm Länge garantieren eine stabile Fixierung in der Betonwand. Flexibel einsetzbar durch Einbetonieren oder nachträgliches Einkleben. Verzinkter Stahl verhindert Rost und sorgt für eine lange Lebensdauer. Kompatibel mit Adaptern für Leica-Anschlüsse oder 5/8" Gewinde. Schützt den Messpunkt in Kombination mit Sollbruchstellen-Adaptern. Lieferumfang Konvergenz-Messbolzen mit 3/8"-Gewinde für Tunnelvermessung

Diese robuste Schutzkappe aus Stahl wurde speziell entwickelt, um das 3/8" Gewinde von Konvergenzbolzen (z. B. Art.-Nr. 140 128) vor extremen Baustellenbedingungen zu schützen. Sie bewahrt die Messpunkte zuverlässig vor Verschmutzung, Staub und mechanischen Beschädigungen, wodurch die Langlebigkeit und Funktionalität Ihrer Installationen im Tunnel- und Tiefbau gesichert wird. Dank der Schlüsselweite von 22 mm lässt sich die Kappe mit Standardwerkzeug fest und sicher montieren und entfernen. Funktionen und Vorteile Langlebige Stahlkonstruktion für den dauerhaften Schutz sensibler Gewinde. Verhindert effektiv Verschmutzung und Beschädigung der Konvergenzbolzen. Problemloses Anziehen mit einem gewöhnlichen 22 mm Schlüssel. Optimiert für 3/8"-Gewinde im professionellen Monitoring-Einsatz. Lieferumfang Schutzkappe für Konvergenzbolzen mit 3/8" Gewinde aus Stahl

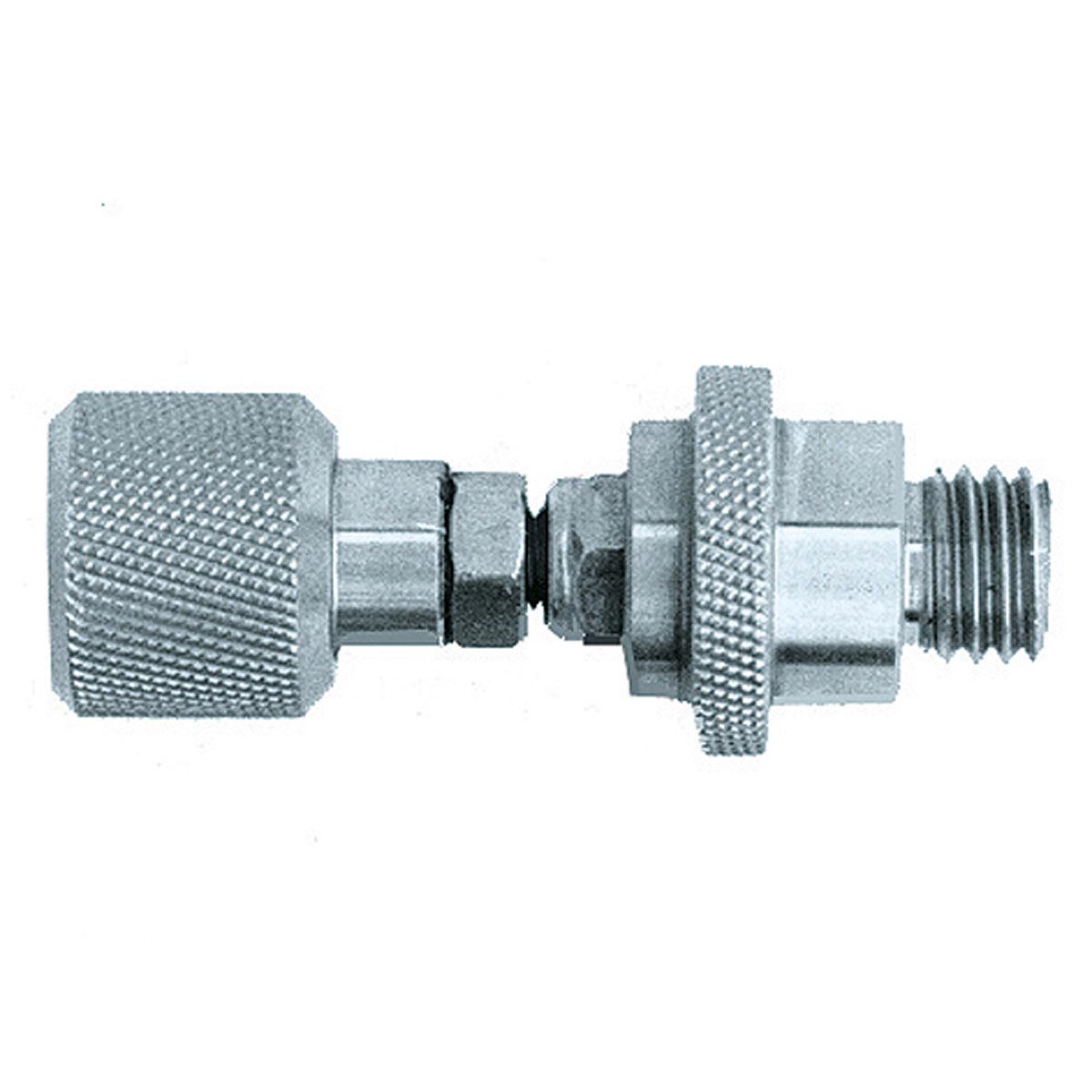

Dieser spezielle Adapter der Attenberger-Eigenmarke proNIVO dient als Verbindungselement zwischen einem Konvergenzbolzen mit 3/8"-Außengewinde und Prismen oder Reflektoren mit Leica-Steckanschluss. Die Anwendung findet primär im Tunnelbau, Bergbau oder bei Langzeitmonitorings an exponierten Stellen statt. Durch den präzisen Leica-Zapfen lassen sich alle gängigen Miniprismen, Reflektoren und Bireflex-Targets der proNIVO-Serie sowie anderer Hersteller nahtlos aufschrauben und exakt ausrichten. Für ein optimales Messergebnis empfehlen wir die Verwendung in Kombination mit dem Konvergenz-Messbolzen mit der Artikelnummer 140 128. Der entscheidende technische Vorteil dieses Adapters ist die integrierte Sollbruchstelle: Während bei starren Systemen meist der fest im Untergrund verankerte Konvergenzbolzen unter massiver Krafteinwirkung verbiegt oder ausbricht, gibt hier gezielt der Adapter nach. Dies schützt den wertvollen und aufwendig installierten Bolzen vor Beschädigungen, sodass lediglich der kostengünstige Adapter ausgetauscht werden muss, ohne den Messpunkt neu einmessen zu müssen. Funktionen und Vorteile Integrierte Sollbruchstelle schützt den Konvergenzbolzen bei starker mechanischer Einwirkung vor dauerhaften Schäden. Nach einer Kollision muss in der Regel nur der Adapter ersetzt werden, während der Messpunkt erhalten bleibt. Universeller Leica-Zapfen ermöglicht die Nutzung aller Prismen und Bireflex-Targets mit dem verbreiteten Leica-Anschluss-System. Passgenaues 3/8" Innengewinde zum direkten Aufschrauben auf Standard-Konvergenzbolzen. Perfekt abgestimmt auf den Konvergenzbolzen 140 128 für maximale Stabilität. Hochwertige Verarbeitung unter der Eigenmarke proNIVO für den anspruchsvollen Außeneinsatz. Lieferumfang Adapter für Konvergenzbolzen 3/8" auf Leica mit Sollbruchstelle von proNIVO

Dieses Miniprisma aus hochwertigem Metall überzeugt durch einfache Handhabung und eignet sich ideal für hochgenaue Absteck- und Vermessungsarbeiten. Im Unterschied zur Variante mit seitlicher Libelle ist hier die Libelle mittig positioniert, was eine besonders zentrierte und stabile Ausrichtung ermöglicht. Das kupferbeschichtete Prisma ist kompatibel mit Leica, GeoMax, Carlson und Happy Survey Totalstationen. Für Trimble, Sokkia und Topcon empfehlen wir die silberbeschichtete Variante. Um zwischen zwei Offsetvarianten zu wechseln, kann das Prisma einfach auf der runden Metall-Zieltafel umgeschraubt werden. Die Standard-Prismenkonstante beträgt –30 mm (Leica: 4,4 mm), alternativ 0 mm (Leica: +34,4 mm). Die Kippachshöhe liegt bei 70 mm ohne Adapter und 100 mm mit Adapter. Funktionen und Vorteile Hochwertiges Metall-Miniprisma mit mittiger Libelle Kompatibel mit Leica, GeoMax, Carlson, Happy Survey Totalstationen Flexible Offset-Einstellung: –30 mm oder 0 mm Kippachshöhe 70 mm (ohne Adapter) / 100 mm (mit Adapter) Inklusive robuster Absteckspitze Prismenkonstante direkt auf Zieltafel eingeprägt Lieferung in praktischer Schutztasche Lieferumfang Miniprisma mit mittigerLibelle, Schutztasche und Absteckspitze

Das proNIVO Universalprisma Typ Zeiss KTO-1 ist ein Produkt unserer Eigenmarke, für dessen hohe Qualität und Präzision wir mit unserem Namen bürgen. Es verfügt über ein Offset von -35 mm (absolut) bzw. -0,6 mm (Leica) und ist mit einem universellen 5/8" Anschluss ausgestattet. Das Gehäuse aus bruchsicherem Kunststoff und die robuste Aluminium-Zieltafel machen dieses Prisma zum idealen Tool für den harten Baustelleneinsatz. Die standardisierte Kippachshöhe beträgt 100 mm. Bei der Verwendung mit proNIVO-Prismenstäben empfehlen wir den Adapter P2090-11, um eine exakte Übereinstimmung der Skala am Stab mit der tatsächlichen Prismenhöhe zu garantieren. Ein besonderer Vorteil dieses Systems ist die volle Austauschbarkeit aller Einzelteile: so wird eine langfristige und nachhaltige Nutzung im Vermessungsalltag sicherstellt. Funktionen und Vorteile Rundprisma Typ Zeiss KTO-1 in Fachhandelsqualität Prismenkonstante -35 mm (Leica-System: -0,6 mm) Universeller 5/8" Anschluss für maximale Kompatibilität Standardisierte Kippachshöhe von 100 mm Gehäuse aus bruchsicherem und langlebigem Kunststoff Abnehmbare Zieltafel aus robustem Aluminium für bessere Sichtbarkeit Volle Austauschbarkeit aller Einzelteile gewährleistet Nachhaltigkeit Lieferumfang 1x Rundprisma Typ Zeiss KTO-1 von proNIVO 1x Abnehmbare Zieltafel aus Aluminium
