Straßen- und Brückenbolzen für Verkehrsflächen und Bauwerke
Messingbolzen für Lage- und Höhenpunkte im Straßenbau, Länge 100 mm
Dieser Bolzen verfügt über einen 40 mm großen Messingkopf mit integrierter Zentrierung. Dadurch kann er sowohl als Höhenpunkt als auch als Lagepunkt genutzt werden – ein sogenannter trigonometrischer Höhenpunkt. Auf den abgerundeten Kopf lässt sich die Nivellierlatte präzise aufsetzen, über die Zentrierung erfolgt die millimetergenaue Aufnahme mit einem Prismenstab. Der Messingkopf ist korrosionsbeständig und behält seine goldgelbe Farbe über Jahre, was das Wiederauffinden erleichtert. Der geriffelte, verzinkte Schaft verhindert zuverlässig, dass der Bolzen durch Frost aus dem Boden gedrückt wird.Wir empfehlen den Einbau mit Verbundmörtel: Loch mit 22er oder 24er Bohrer vorbohren, reinigen, mit Mörtel füllen, Bolzen mit drehender Bewegung einsetzen und die letzten Zentimeter vorsichtig mit einem Gummihammer einschlagen. So ist die Installation wasserdicht und frostsicher. Einsatzbereiche sind der Straßen- und Tiefbau und das Vermessungswesen.Funktionen und VorteileBolzen zum vertikalen Einbau mit MessingkopfMit Zentrierung zur Nutzung als Lage- und HöhenpunktSicherer Halt durch geriffelten, verzinkten Schaft gegen Bewegungen durch FrostWasserdichter und frostsicherer Einbau mit VerbundmörtelAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial Kopf: MessingSchaft: geriffelt, verzinktGesamtlänge: 100 mmKopf-Durchmesser: 40 mmKopfhöhe: 10 mmSchaftdurchmesser: 20 mmZentrierung: jaBohrdurchmesser: 22 bis 24 mmBefestigung: VerbundmörtelLieferumfang1 x Messingbolzen für Lage- und Höhenpunkte, Länge 100 mm

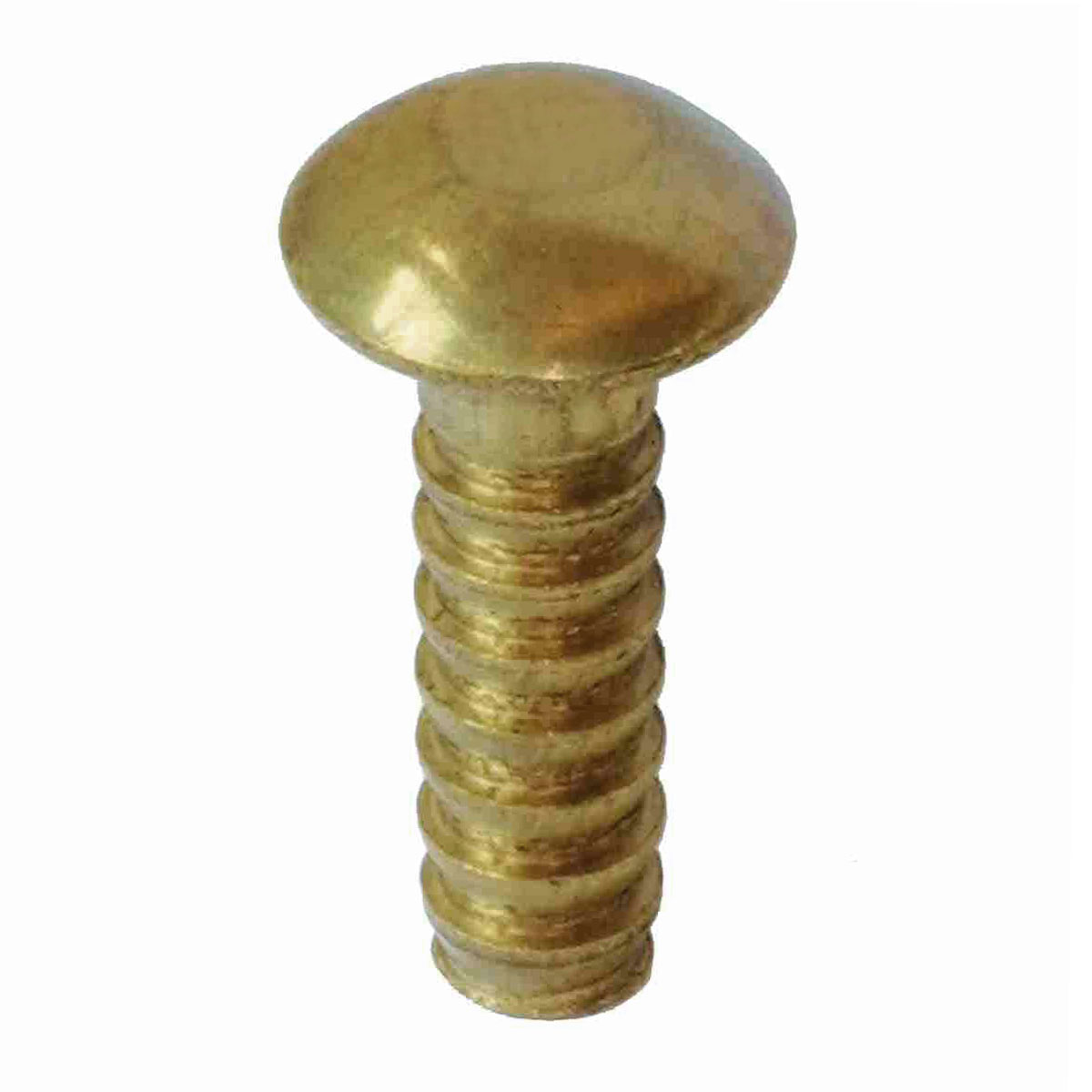

Bolzen für Lage- und Höhenpunkte, Messing, Länge 60 mm
Dieser Bolzen aus Messing verfügt über einen gerundeten Kopf und eine präzise Zentrierung. Dadurch lässt er sich flexibel sowohl als Lage- als auch als Höhenpunkt für Nivellements verwenden. Der speziell geriffelte Schaft sorgt für einen festen Halt im Untergrund – eine Montage ohne Dübel wird daher empfohlen. Ein großer Vorteil von Messingbolzen ist die gute Sichtbarkeit: Die goldgelbe Farbe macht den Bolzen auch nach Jahren noch leicht auffindbar.Auf den abgerundeten Kopf kann eine Nivellierlatte aufgesetzt werden, um den Punkt als Höhenpunkt zu nutzen. Die mittige Zentrierung ermöglicht das Aufsetzen eines Prismenstabs für die Lagemessung. Die typischen Einsatzbereiche sind der Brücken- und Straßenbau sowie alle Felder der Ingenieurvermessung, in denen dauerhafte und präzise Festpunkte benötigt werden. Der Bolzen ohne Beschriftung ist die kostengünstige Alternative zu deutlich teureren gravierten Messingbolzen, die Sie unter „Das könnte Sie auch interessieren“ finden.Hinweis: Auf Anfrage ist der Bolzen auch in Edelstahl lieferbar. Kontaktieren Sie uns telefonisch oder per E-Mail.Funktionen und VorteileBolzen aus Messing zum vertikalen EinbauBleibt durch die goldgelbe Messingfarbe auch nach Jahren gut sichtbarAbgerundeter Kopf mit integrierter ZentrierungKombinierte Nutzung als Lage- und HöhenpunktSicherer Halt dank speziell geriffeltem SchaftDauerhafte Stabilität im Untergrund – kein Dübel erforderlichAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial: MessingSchaft: geriffeltGesamtlänge: 60 mmKopf-Durchmesser: 40 mmKopfhöhe: 10 mmSchaftdurchmesser: 13 mmZentrierung: jaAufschrift: ohneBohrdurchmesser: 16 mmBefestigung: Verbundmörtel, ohne DübelLieferumfang1 x Bolzen für Lage- und Höhenpunkte aus Messing, 60 mm lang

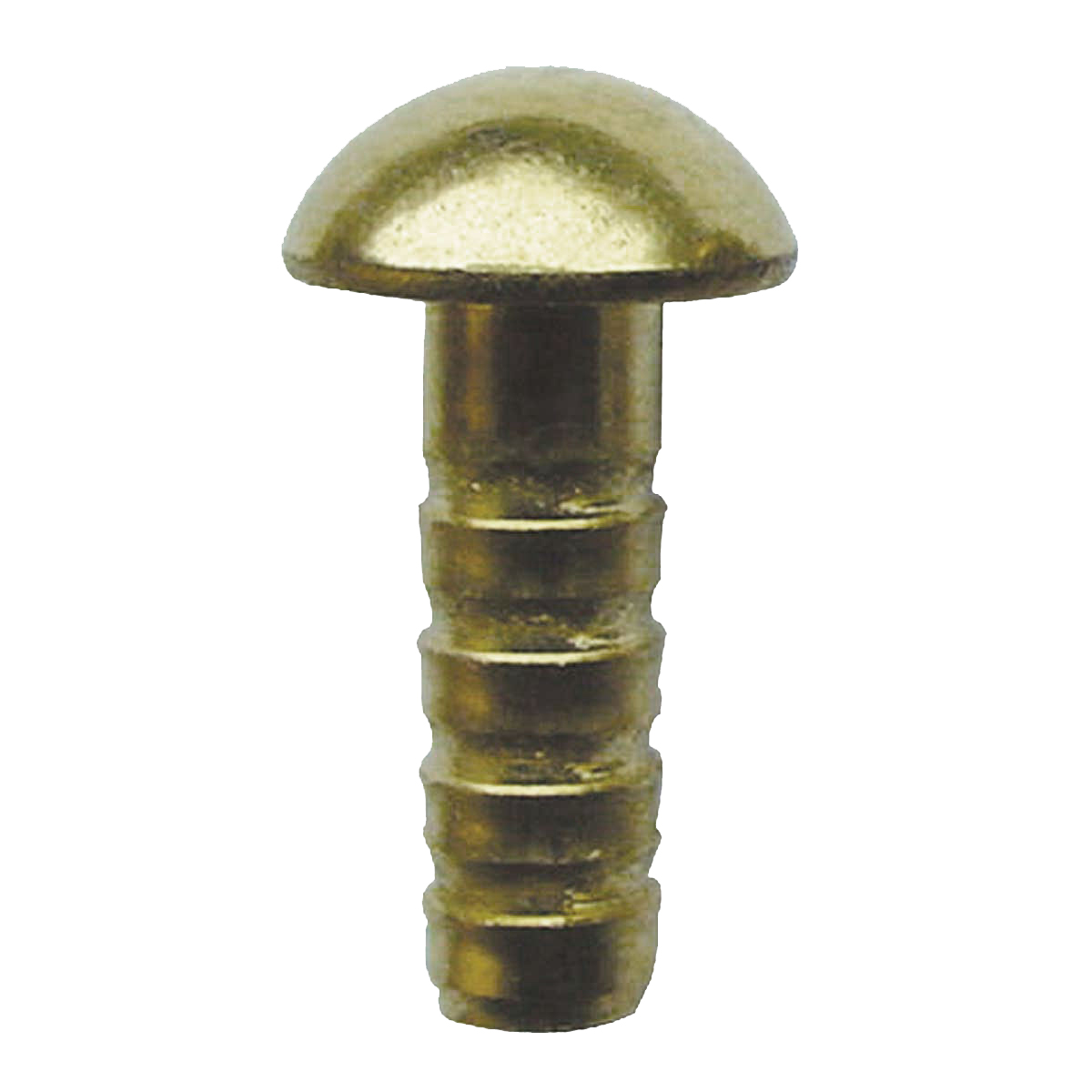

Bolzen aus Messing, ZENTRIERUNG Länge 75 mm, Kopf-Ø 28 mm, Kopf halbrund
Dieser geschmiedete Höhenbolzen aus Messing wird vertikal eingebaut und markiert dauerhaft einen Höhen- und Lagepunkt. Der halbrunde, sauber überdrehte Kopf mit 28 mm Durchmesser und 14 mm Kopfhöhe bietet eine definierte Auflage für die Nivellierlatte. Über die Zentrierung setzen Sie zusätzlich den Prismenstab für die Lagemessung auf.Der geriefelte Schaft mit 16 mm Durchmesser wird in ein mörtelgefülltes Bohrloch mit 18 mm Durchmesser eingesetzt und sorgt dort für festen Halt. Mit 75 mm Länge ist er der längste Bolzen dieser Baureihe und eignet sich für Punkte, die tiefer im Untergrund verankert sein sollen. Messing ist korrosionsbeständig und bleibt durch seine goldgelbe Farbe auch nach Jahren leicht auffindbar.Funktionen und VorteileGeschmiedeter Höhenbolzen aus Messing zum vertikalen EinbauHalbrunder, sauber überdrehter Kopf als Auflage für die NivellierlatteMit Zentrierung zur Nutzung als Lage- und HöhenpunktGeriefelter Schaft für festen Halt im UntergrundOhne AufschriftTechnische DatenEinbau: vertikalMaterial: Messing, geschmiedetKopf: halbrund, sauber überdrehtSchaft: geriefeltGesamtlänge: 75 mmKopf-Durchmesser: 28 mmKopfhöhe: 14 mmSchaftdurchmesser: 16 mmZentrierung: jaAufschrift: ohneBohrdurchmesser: 18 mmBefestigung: MörtelLieferumfang1 x Höhenbolzen aus Messing mit Zentrierung, Kopf-Ø 28 mm, Länge 75 mm
Messingbolzen mit Zentrierung, Länge 90 mm, Kopf-Ø 75 mm, Aufschrift: "Messungspunkt"
Dieser Bolzen aus Messingguss wird vertikal eingebaut und markiert dauerhaft einen Lage- und Höhenpunkt. Der große Kopf mit 75 mm Durchmesser und der Aufschrift „MESSUNGSPUNKT“ macht den Punkt auf Straßen, Plätzen und Bauwerken auch aus der Entfernung gut erkennbar und kennzeichnet ihn eindeutig als Vermessungspunkt. Auf den Kopf setzen Sie die Nivellierlatte, in die Zentrierung den Prismenstab für die Lagemessung.Der vierkantige Schaft ist am Ende auf 27 mm aufgespreizt. Im mörtelgefüllten Bohrloch mit 30 mm Durchmesser verankert er sich dadurch fest und sichert den Bolzen gegen Verdrehen und Herausziehen. Messing ist korrosionsbeständig und bleibt durch seine goldgelbe Farbe auch nach Jahren leicht auffindbar. Einsatzbereiche sind der Straßen- und Brückenbau sowie die Ingenieurvermessung, überall dort, wo Festpunkte dauerhaft und deutlich gekennzeichnet sein sollen.Funktionen und VorteileBolzen aus Messingguss zum vertikalen EinbauGroßer Kopf mit Aufschrift „MESSUNGSPUNKT“ für eine eindeutige KennzeichnungMit Zentrierung zur Nutzung als Lage- und HöhenpunktVierkantschaft mit Aufspreizung gegen Verdrehen und HerausziehenAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial: MessinggussSchaft: vierkant, aufgespreiztGesamtlänge: 90 mmKopf-Durchmesser: 75 mmSchaftdurchmesser: 16 mmAufspreizung: 27 mmZentrierung: jaAufschrift: MESSUNGSPUNKTBohrdurchmesser: 30 mmBefestigung: MörtelLieferumfang1 x Messingbolzen mit Zentrierung und Aufschrift „MESSUNGSPUNKT“, Länge 90 mm, Kopf-Ø 75 mm

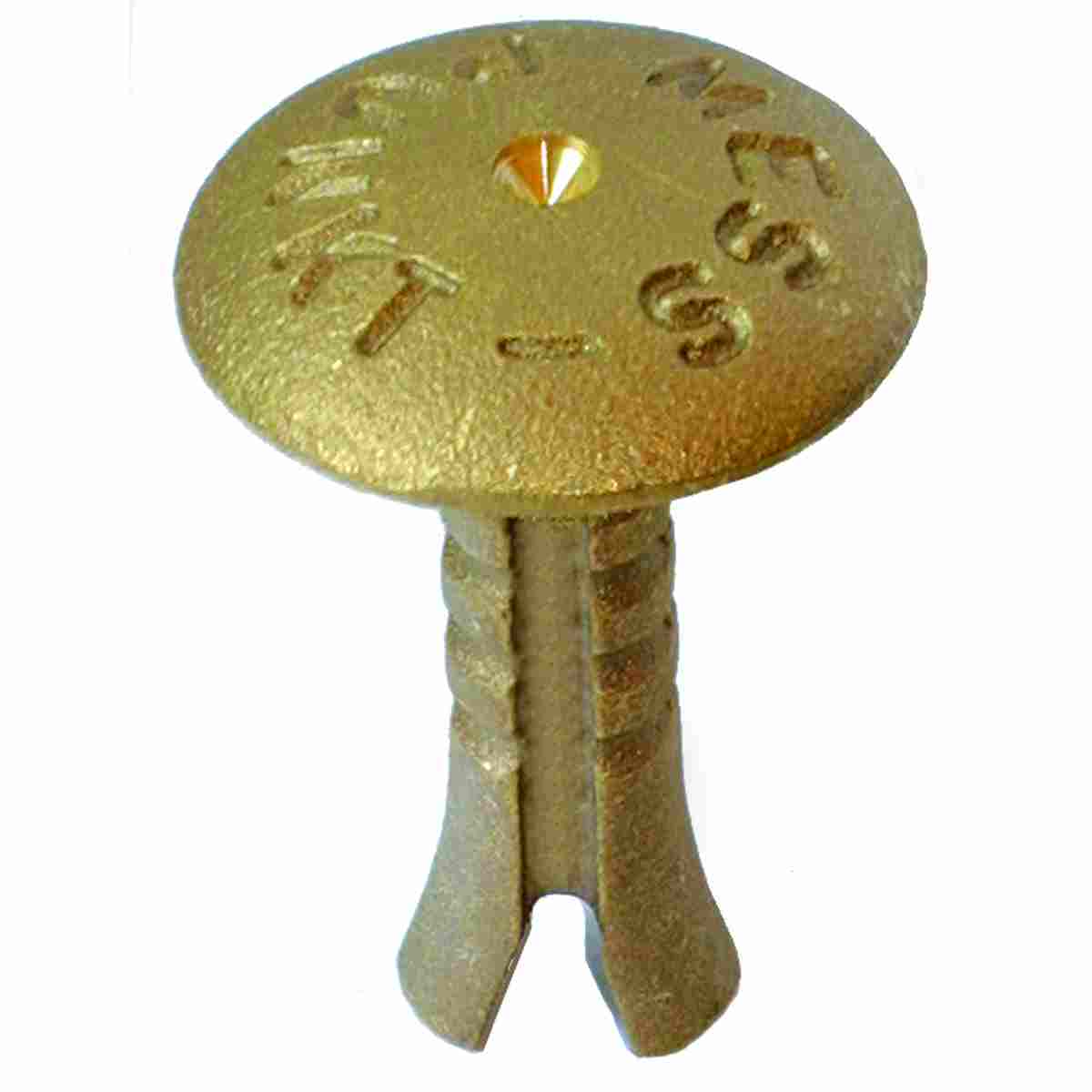

Bolzen aus Messing mit Zentrierung, Schaft-Ø 16 mm Länge 70 mm,Kopf-Ø 50 mm "Messungspunkt"
Dieser Bolzen aus Messingguss wird vertikal eingebaut und markiert dauerhaft einen Lage- und Höhenpunkt. Der Kopf mit 50 mm Durchmesser und der Aufschrift „Messpunkt“ kennzeichnet den Punkt eindeutig als Vermessungspunkt und macht ihn auf Straßen, Plätzen und Bauwerken gut erkennbar. Auf den Kopf setzen Sie die Nivellierlatte, in die Zentrierung den Prismenstab für die Lagemessung.Der Schaft ist am Ende auf 23 mm aufgespreizt. Im mörtelgefüllten Bohrloch mit 25 mm Durchmesser verankert er sich dadurch fest und sichert den Bolzen gegen Herausziehen. Messing ist korrosionsbeständig und bleibt durch seine goldgelbe Farbe auch nach Jahren leicht auffindbar. Einsatzbereiche sind der Straßen- und Brückenbau sowie die Ingenieurvermessung.Funktionen und VorteileBolzen aus Messingguss zum vertikalen EinbauKopf mit Aufschrift „Messpunkt“ für eine eindeutige KennzeichnungMit Zentrierung zur Nutzung als Lage- und HöhenpunktAufgespreizter Schaft gegen HerausziehenAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial: MessinggussSchaft: aufgespreiztGesamtlänge: 70 mmKopf-Durchmesser: 50 mmSchaftdurchmesser: 16 mmAufspreizung: 23 mmZentrierung: jaAufschrift: MesspunktBohrdurchmesser: 25 mmBefestigung: MörtelLieferumfang1 x Messingbolzen mit Zentrierung und Aufschrift „Messpunkt“, Länge 70 mm, Kopf-Ø 50 mm

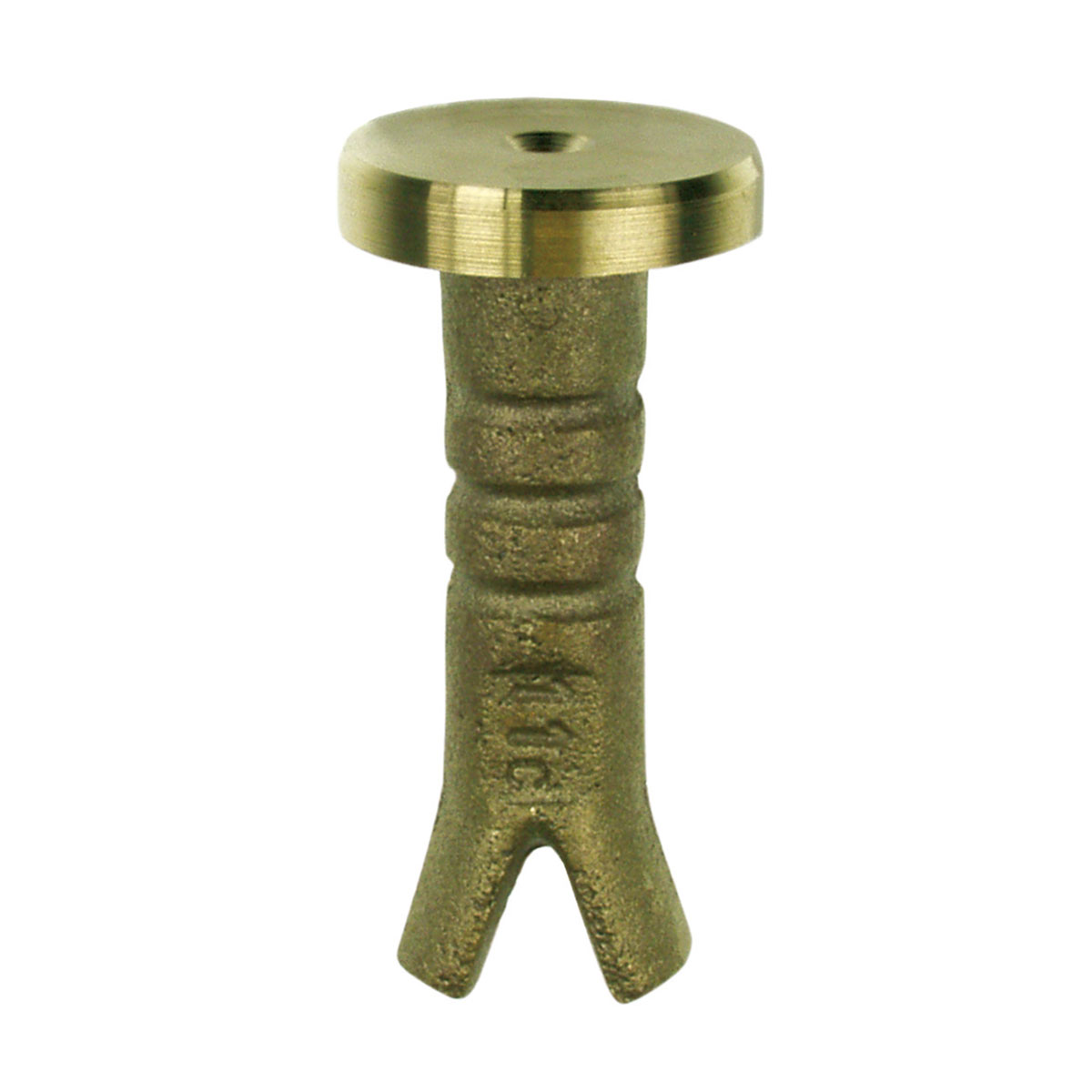

Bolzen aus Messing, Bohr-Ø 22 mm, Länge 60 mm, Kopf-Ø 28 mm, Zentrierung
Dieser kompakte Messingbolzen wird vertikal eingebaut und markiert dauerhaft einen Lage- und Höhenpunkt. Mit seinem kleinen Kopf von 28 mm Durchmesser eignet er sich für Stellen, an denen wenig Platz ist oder ein unauffälliger Punkt gewünscht wird, etwa auf Bordsteinen, Betonbauteilen oder Brückenkappen. Auf den Kopf setzen Sie die Nivellierlatte, in die Zentrierung den Prismenstab für die Lagemessung.Der gespreizte Gussschaft verankert sich im mörtelgefüllten Bohrloch mit 22 mm Durchmesser und sichert den Bolzen gegen Herausziehen. Messing ist korrosionsbeständig und bleibt durch seine goldgelbe Farbe auch nach Jahren leicht auffindbar. Der Bolzen ist ohne Aufschrift und damit universell einsetzbar.Funktionen und VorteileBolzen aus Messing zum vertikalen EinbauKompakter Kopf für Bordsteine, Betonbauteile und enge StellenMit Zentrierung zur Nutzung als Lage- und HöhenpunktGespreizter Gussschaft für sicheren Halt im MörtelAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial: MessingSchaft: Gussschaft, gespreiztGesamtlänge: 60 mmKopf-Durchmesser: 28 mmSchaftdurchmesser: 14 mmZentrierung: jaAufschrift: ohneBohrdurchmesser: 22 mmBefestigung: MörtelLieferumfang1 x Bolzen aus Messing mit Zentrierung, Länge 60 mm, Kopf-Ø 28 mm
Bolzen für Lage- und Höhenpunkte aus Edelstahl, Länge 90 mm
Dieser Edelstahlbolzen ist mit einem gerundeten Kopf und einer präzisen Zentrierung ausgestattet. Durch diese Kombination kann der Bolzen sowohl als Lagepunkt als auch als Höhenpunkt für Nivellements eingesetzt werden: Auf den abgerundeten Kopf setzen Sie die Nivellierlatte, in die Zentrierung den Prismenstab. Der speziell geriffelte Schaft sorgt für eine stabile Verankerung im Untergrund, weshalb wir eine direkte Montage ohne Dübel empfehlen. Der Bolzen ohne Aufschrift ist eine wirtschaftliche Alternative zu Messingbolzen, wenn eine große Kopffläche bei kompakter Bauform benötigt wird. Die Einsatzgebiete liegen vor allem im Brücken- und Straßenbau sowie in allen Bereichen der Ingenieurvermessung, in denen dauerhafte und präzise Festpunkte gefordert sind.Bitte beachten Sie: Es handelt sich hier um ein Aktionsprodukt. Nur solange der Vorrat reicht!Funktionen und VorteileBolzen aus rostfreiem Edelstahl zum vertikalen EinbauGerundete Kopfform mit integrierter ZentrierungEinsatz als kombinierter Lage- und HöhenpunktSicherer Halt durch speziell geriffelten SchaftDauerhafte Stabilität im Untergrund ohne DübelAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial: Edelstahl, rostfreiSchaft: geriffeltGesamtlänge: 90 mmKopf-Durchmesser: 40 mmKopfhöhe: 10 mmSchaftdurchmesser: 13 mmZentrierung: jaAufschrift: ohneBohrdurchmesser: 16 mmBefestigung: Verbundmörtel, ohne DübelLieferumfang1 x Bolzen für Lage- und Höhenpunkte aus Edelstahl, Länge 90 mm
Bolzen für Höhenpunkte aus Messing, Länge 150 mm
Dieser Höhenbolzen wird vertikal in den Untergrund eingebaut. Sein gerundeter Kopf aus Messing dient als definierte Auflagefläche für die Nivellierlatte – so lassen sich Höhenpunkte exakt bestimmen. Der Messingkopf splittert beim Einschlagen nicht und ist korrosionsbeständig, während der verzinkte Schaft für die nötige Stabilität sorgt. Dank der Gesamtlänge von 150 mm eignet sich der Bolzen besonders für mehrschichtigen Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie für Pflaster auf gebundener Bettung. Eingesetzt wird er in der Vermessung, im Tief- und Straßenbau sowie im Garten- und Landschaftsbau. Der Bolzen ist auch als Variante mit Zentrierung erhältlich (separater Artikel), die als Lage- und Höhenpunkt genutzt werden kann.Bitte beachten Sie: Es handelt sich hier um ein Aktionsprodukt. Nur solange der Vorrat reicht!Funktionen und VorteileBolzen zum vertikalen Einbau mit MessingkopfGerundete Kopfform zum Aufsetzen der NivellierlatteEinsatz als HöhenpunktSicherer Halt durch geriffelten, verzinkten Schaft gegen Bewegungen durch FrostAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial Kopf: MessingSchaft: geriffelt, verzinktGesamtlänge: 150 mmKopf-Durchmesser: 40 mmKopfhöhe: 10 mmSchaftdurchmesser: 20 mmZentrierung: neinBohrdurchmesser: 22 bis 24 mmBefestigung: VerbundmörtelLieferumfang1 x Bolzen für Höhenpunkte aus Messing, Länge 150 mm
Edelstahlbolzen für Lage- und Höhenpunkte im Straßenbau, Länge 200 mm
Sonderpreis, nur solange der Vorrat reicht!Dieser Bolzen verfügt über einen 40 mm großen Edelstahlkopf mit integrierter Zentrierung. Dadurch kann er sowohl als Höhenpunkt als auch als Lagepunkt genutzt werden – ein sogenannter trigonometrischer Höhenpunkt. Auf den abgerundeten Kopf lässt sich die Nivellierlatte präzise aufsetzen, über die Zentrierung erfolgt die millimetergenaue Aufnahme mit einem Prismenstab. Der Edelstahlkopf ist korrosionsbeständig, langlebig und eignet sich für den dauerhaften Einsatz im Außenbereich. Der geriffelte, verzinkte Schaft verhindert zuverlässig, dass der Bolzen durch Frost aus dem Boden gedrückt wird.Wir empfehlen den Einbau mit Verbundmörtel: Loch mit 22er oder 24er Bohrer vorbohren, reinigen, mit Mörtel füllen, Bolzen mit drehender Bewegung einsetzen und die letzten Zentimeter vorsichtig mit einem Gummihammer einschlagen. So ist die Installation wasserdicht und frostsicher. Einsatzbereiche sind der Straßen- und Tiefbau sowie das Vermessungswesen.Funktionen und VorteileBolzen zum vertikalen Einbau mit Edelstahlkopf und verzinktem SchaftMit Zentrierung zur Nutzung als Lage- und HöhenpunktSicherer Halt durch geriffelten Schaft gegen Bewegungen durch FrostKorrosionsbeständig und langlebig für den dauerhaften AußeneinsatzAttenbergers Einkaufshilfe: Wann verwende ich welche Bolzenlänge im Straßenbau?50 bis 60 mm: Beton, z. B. Fundamente, Brückenkappen, Betonfahrbahnen90 mm: Asphalt auf Gehwegen und Radwegen100 mm mit dickem Schaft: stark beanspruchte Stellen, z. B. Kreuzungen und rissiger Asphalt150 mm: mehrschichtiger Asphalt auf Wohn- und Gemeindestraßen, Parkplätzen und Hofflächen sowie Pflaster auf gebundener Bettung200 mm: dicke Asphaltaufbauten auf stark belasteten Straßen sowie Punkte für SetzungsmessungenUnbefestigter Boden, Schotter, Bankette: kein Straßenbolzen, sondern Eisenvermessungsrohr, Rohrmarke oder HöhenmarkeTechnische DatenEinbau: vertikalMaterial Kopf: EdelstahlSchaft: geriffelt, verzinktGesamtlänge: 200 mmKopf-Durchmesser: 40 mmKopfhöhe: 10 mmSchaftdurchmesser: 20 mmZentrierung: jaBohrdurchmesser: 22 bis 24 mmBefestigung: VerbundmörtelLieferumfang1 x Edelstahlbolzen für Lage- und Höhenpunkte mit verzinktem Schaft, Länge 200 mm
