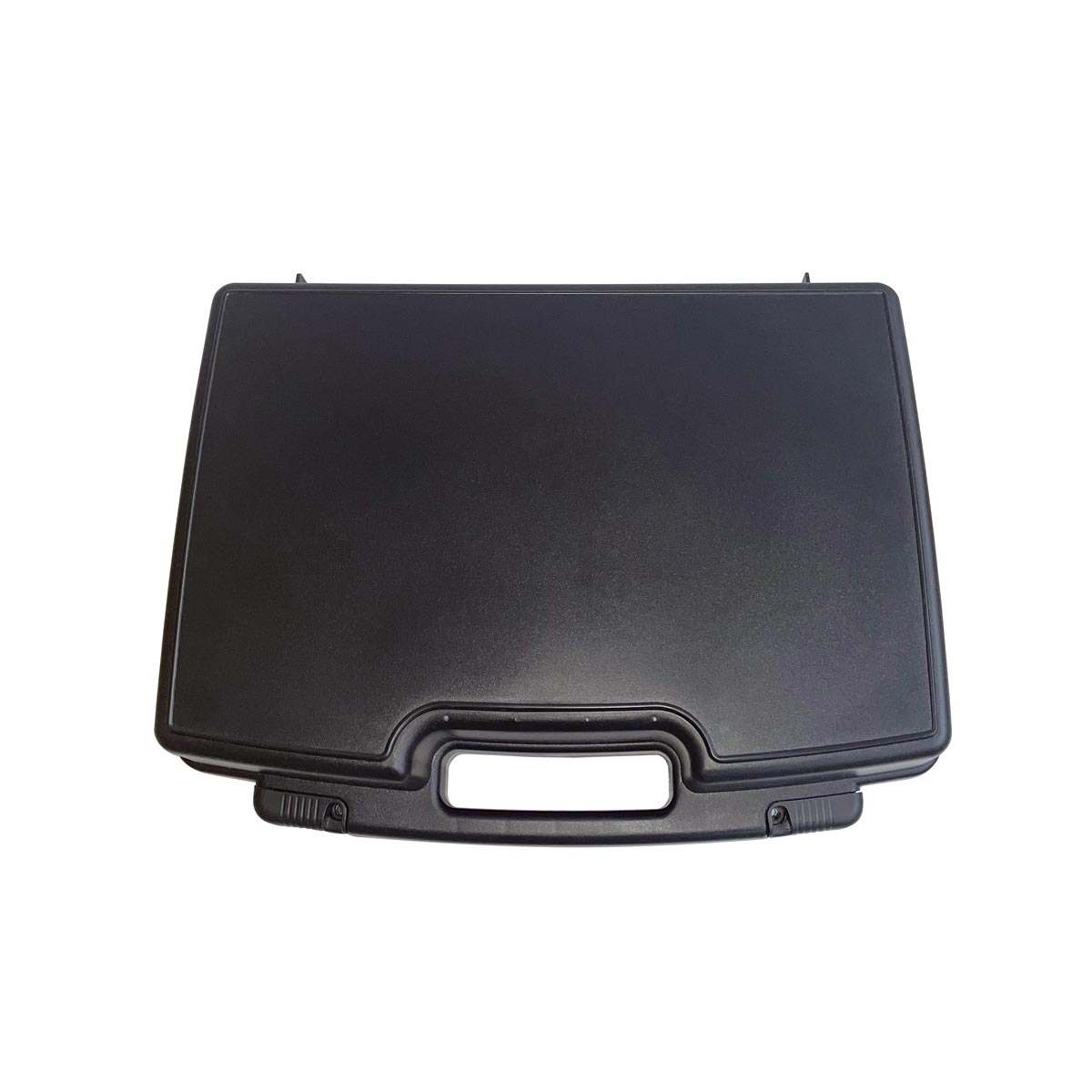

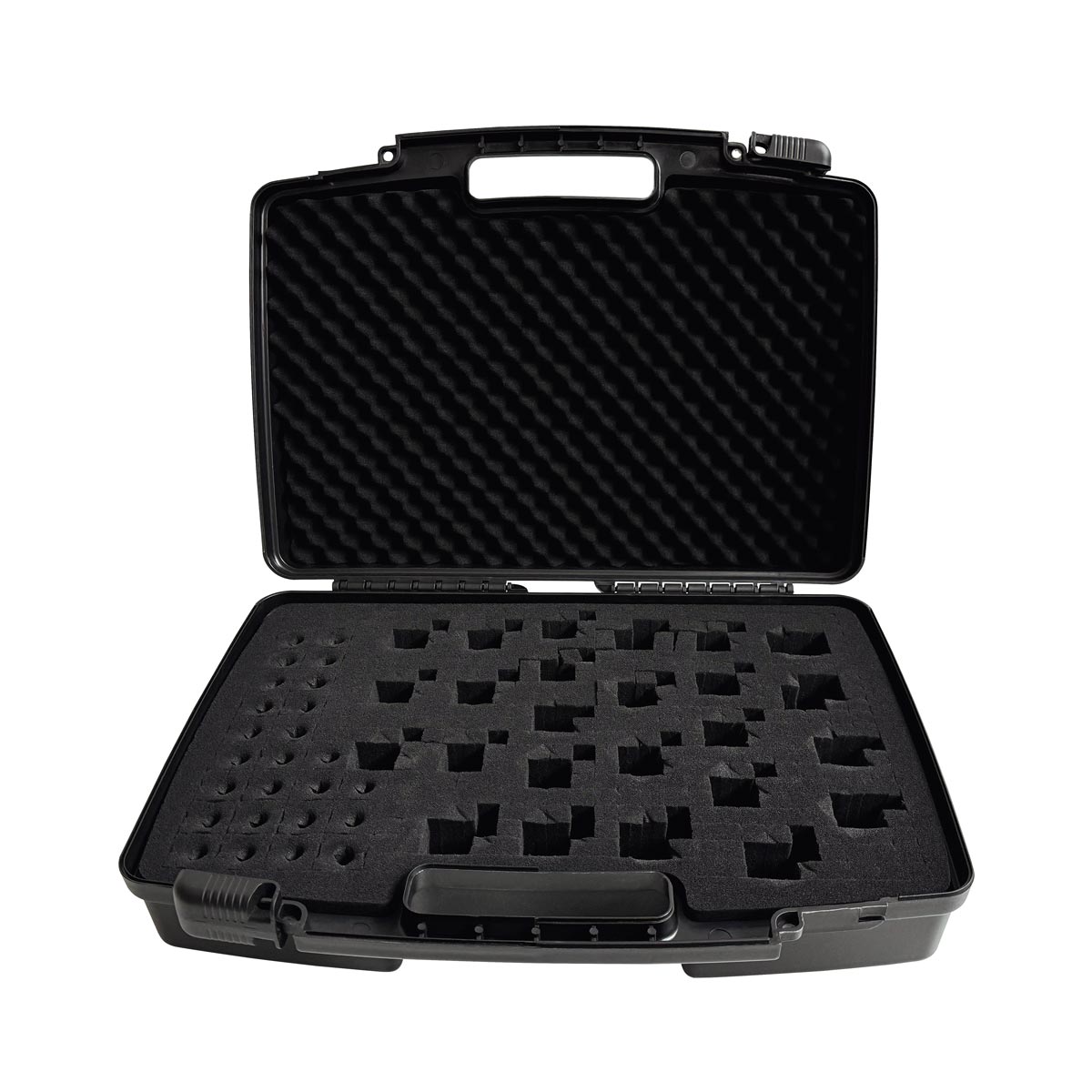

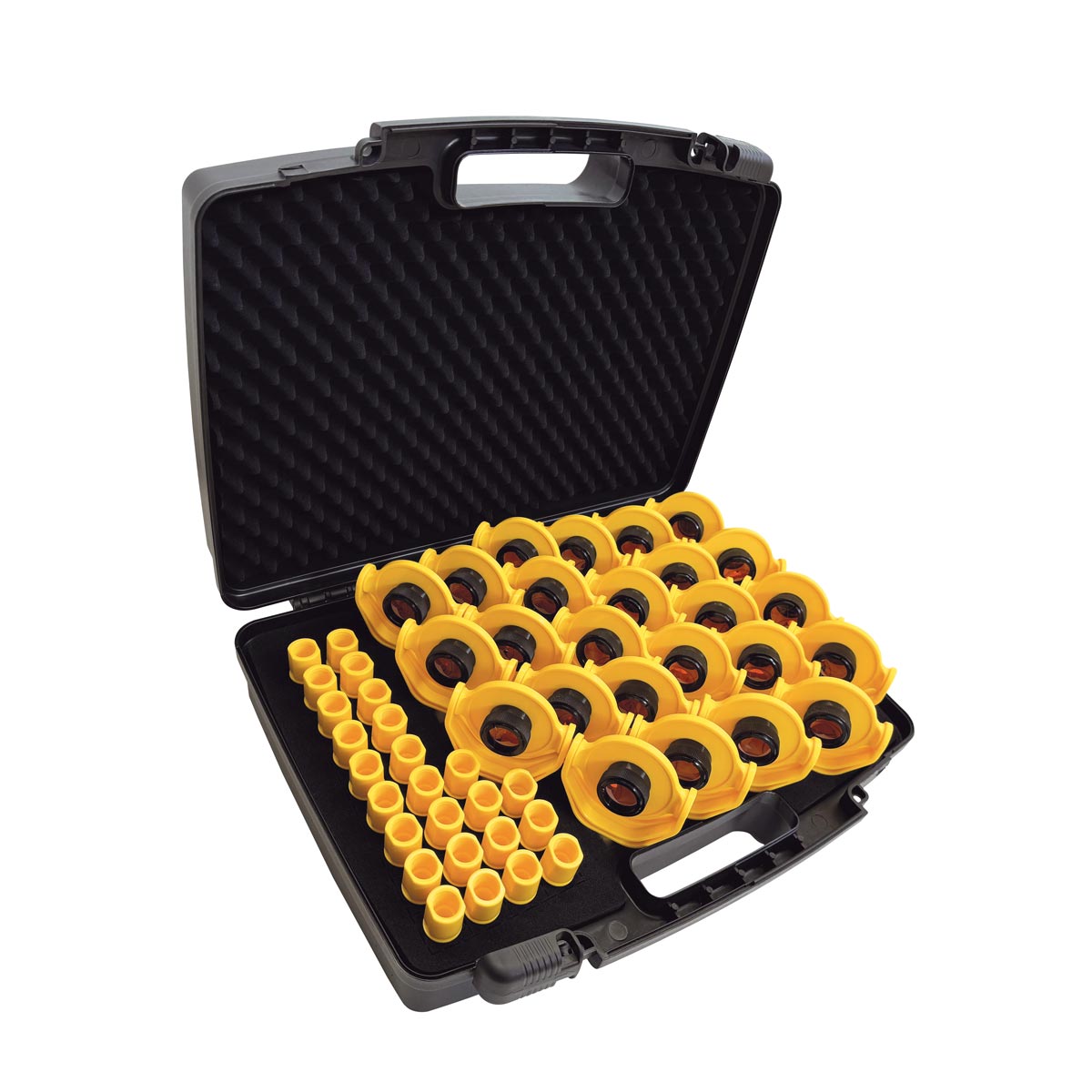

Spezialkoffer für Monitoringprismen und Zieltafeln von proNIVO

In diesen Reflektor ist ein Miniprisma integriert, das Messungen auf längere Entfernungen bis zu 600 m geeignet. Typische Einsatzgebiete des Monitoringprismas sind Gleismonitoring, Bauwerksüberwachung, Brückenmonitoring und Setzungsmessungen. Ebenso kann das Prisma als hochgenauer Festpunkt auf Baustellen verwendet werden.Funktionen und Vorteile des Miniprismas 25mm für Monitoring, kupferbeschichtet mit Leica Anschluss, gelbPrisma mit 25,4 mm DurchmesserMit Wetterschutz für das PrismenglasSpezialglas, das widerstandsfähig gegen Witterung istkupferbeschichtet (ideal geeignet für Leica und GeoMax Totalstationen). Für Trimble, Zeiss, Sokkia und Topcon Totalstationen empfehlen wir das weiße silberbeschichtete Prisma C63-4012Offset: 17,5 mm (Leica), bzw. -16,9 mm (absolut)Kippachshöhe 86 mmIdeal für Dauerbeobachtungen und Monitoringmit Leica Anschluss und FeststellschraubeAdapter für 3/8“ Anschluss für Konvergenzbolzen und 5/8" Gewinde verfügbarFlansch zur Befestigung auf Bahnschwellen oder auf Brücken optional verfügbar

Das silberbeschichtete Monitoring-Prisma besteht aus bruchsicherem Spezialkunststoff und wird für präzise und langfristige Überwachungsmessungen eingesetzt. Seine hochreflektierende Silberbeschichtung macht es zur idealen Lösung für Totalstationen der Marken Trimble, Topcon und Sokkia. Die robuste Bauweise garantiert höchste Stabilität und Genauigkeit auch unter anspruchsvollen Bedingungen.Dank seiner Kippfunktion lässt sich das Prisma präzise auf die Messstation ausrichten, was eine fehlerfreie Datenerfassung sicherstellt. Der standardmäßige Leica-Anschluss ermöglicht eine flexible Montage, mit dem separat erhältlichen Montageflansch auf Schienen, an Wandbolzen. Mit passenden Adaptern kann das Prisma auch an 3/8“- oder 5/8“ Gewinden angebracht werden. Diese Eigenschaften haben es zum etablierten Standard in zahlreichen Monitoring-Projekten gemacht, bei denen es auf Millimeter-Genauigkeit und absolute Zuverlässigkeit ankommt.Eingesetzt wird dieses Prisma überall dort, wo kontinuierliche Verformungsmessungen erforderlich sind. Hauptanwendungsgebiete sind die Überwachung von Tunnelbauten, Brücken und Großbaustellen. Es ist das unverzichtbare Werkzeug für alle, die strukturelle Integrität und Bewegungen überwachen müssen.Funktionen und VorteileHochwertige Silberbeschichtung für optimale Reflexion und ReichweiteIdeal kompatibel mit Totalstationen von Trimble, Topcon und SokkiaWitterungsbeständiges Spezialglas für den dauerhaften AußeneinsatzKippbare Aufnahme für die präzise Ausrichtung auf die MessstationStandard-Anschluss nach Leica-System für vielfältige MontagemöglichkeitenEinfache Montage auf Schienen, Bolzen oder AdapterKippachshöhe von 86 mmKlare Prismenkonstante von -16,9 mm (entspricht Leica +17,5 mm)Optionale Adapter für 3/8" und 5/8" Gewinde, sowie Montageflansch zum Kleben oder Schrauben erhältlichLieferumfangMonitoring Prisma, Ø 25 mm silberbeschichtet

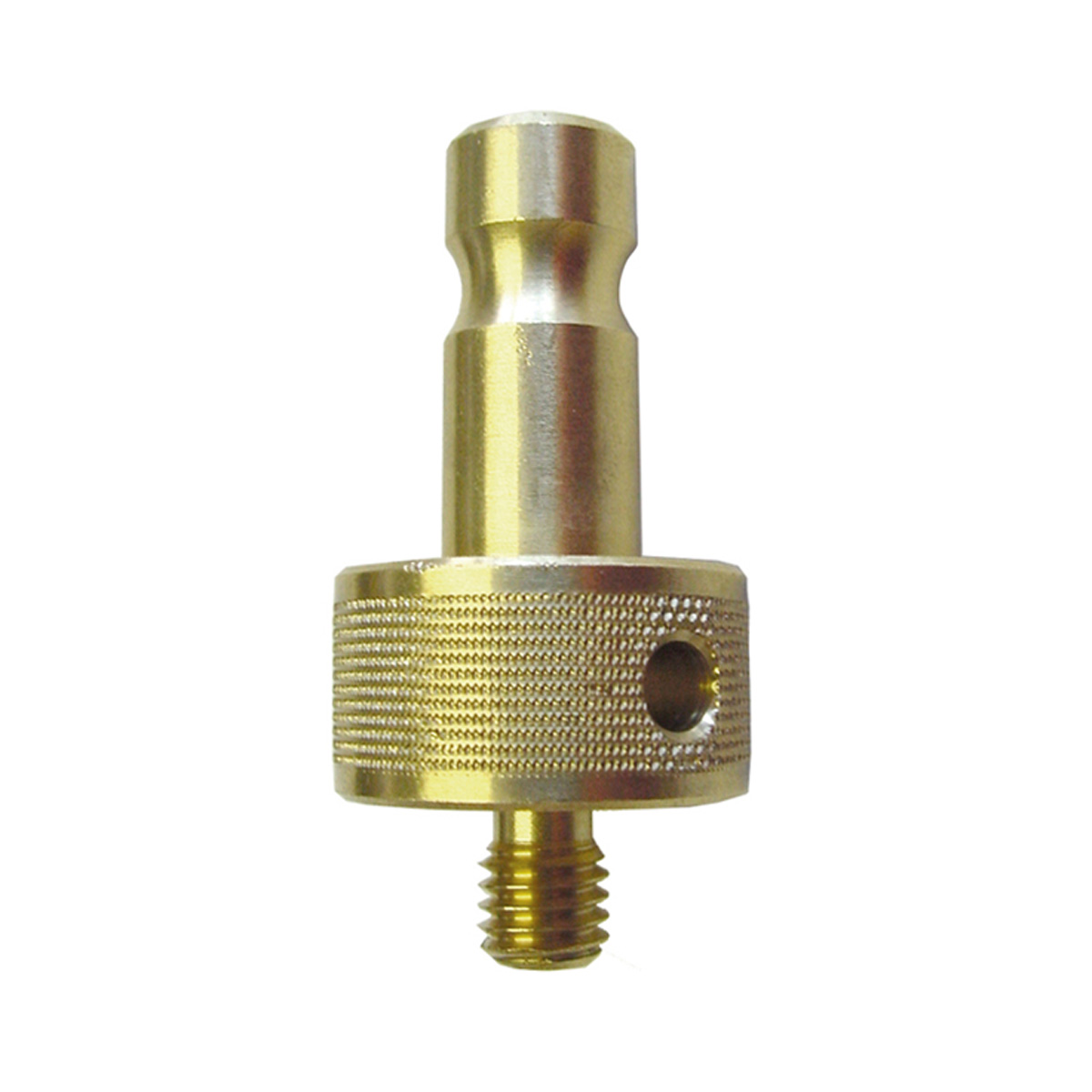

Der Vermessungsadapter verügt über einen Wild/ Leica-Zapfen zum Anschluss kippbarer Reflektorträger und misst eine Höhe von 40 mm. M8-Gewinde zum Eindrehen in handelübliche Wand- und Mauerbolzen. Zapfen und M8-Gewinde haben eine gemeinsame Achse. Wandadapter in Messingausführung. In Kombination mit einem Mini-Prisma der C65-3500er Serie liegt der Vermessungssollpunkt 100 mm vor Anlagefläche des Wandbolzen.
