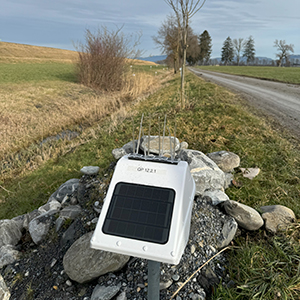

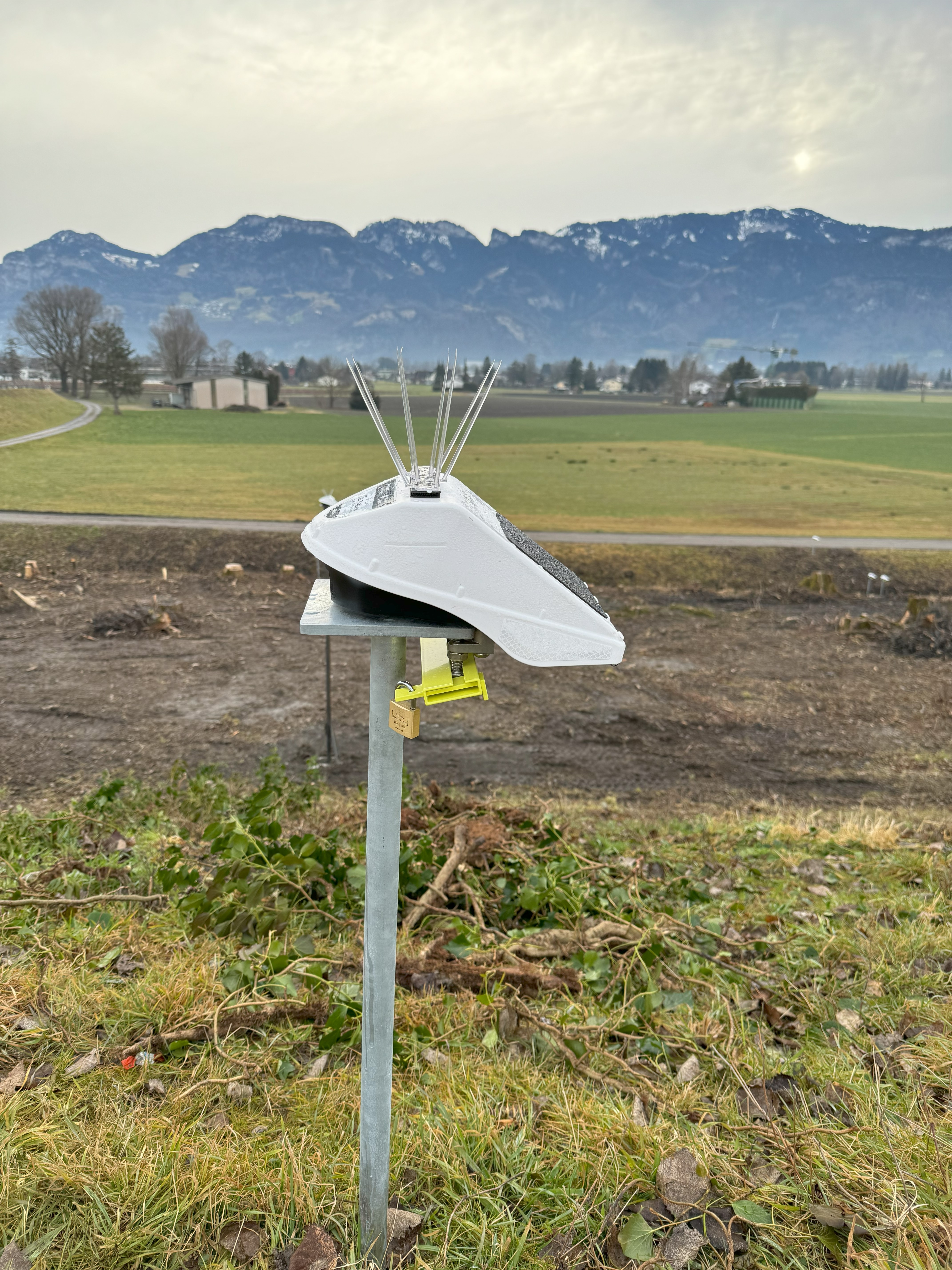

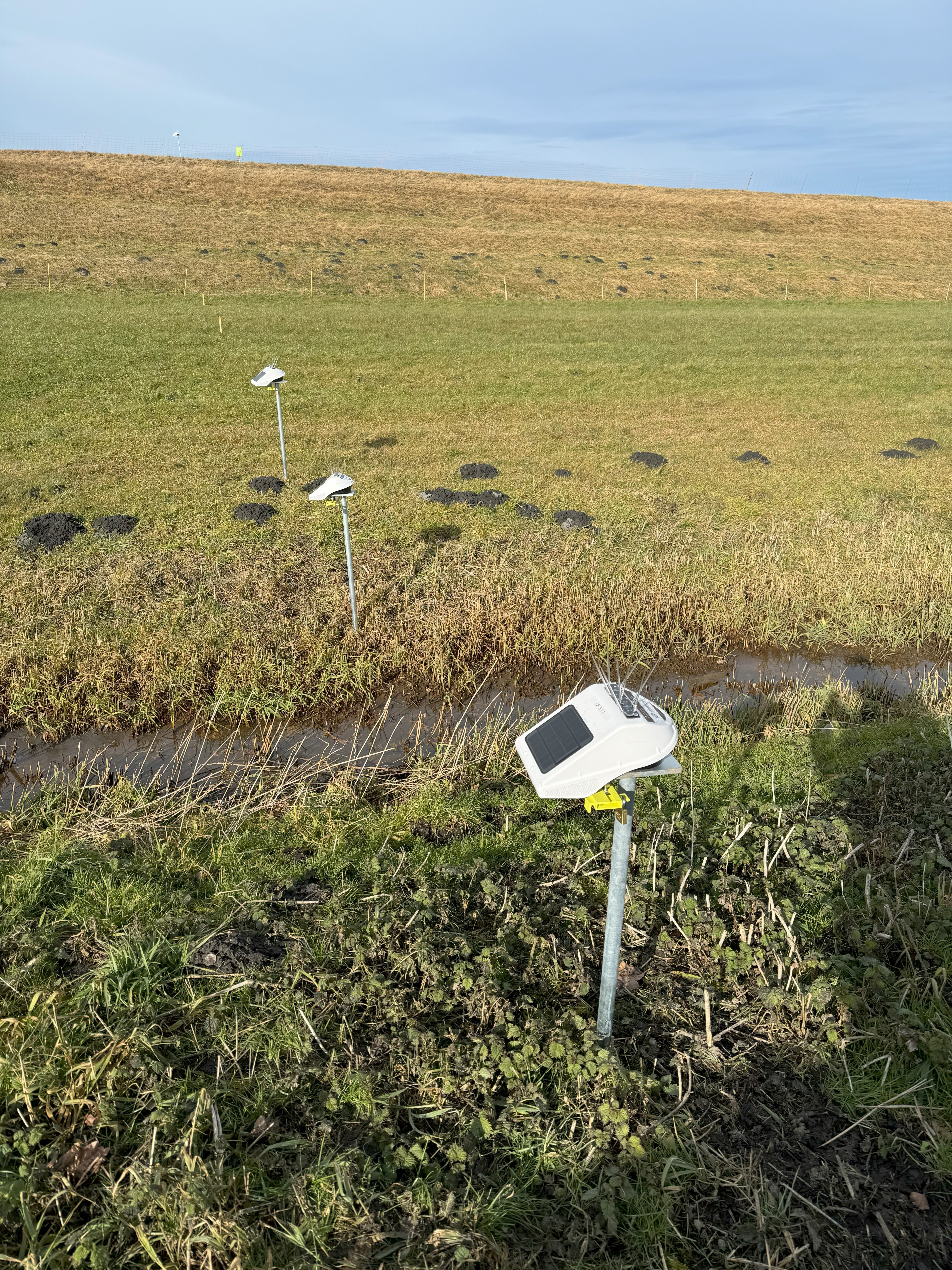

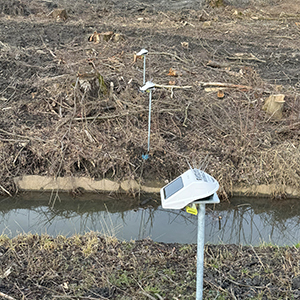

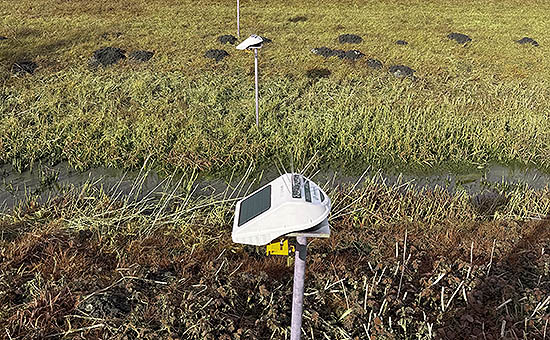

Einsatz des Basetime Locator One beim Hochwasserschutz im Rahmen der Renaturierung im Rheintal (Projekt RHESI)

Das Monitoring-System "Basetime - Locator One" wurde für die Überwachung von Baustellen, Setzungen, Pegelständen und weiterer kritischer Infrastruktur konzipiert. Das "Basetime - Locator One" ist ein Monitoring-System, das die Berechnung der Position über GNSS vornimmt. Mit Basetime können Sie zu einem bestimmten Zeitpunkt und an einem bestimmten Ort selbstständig Verformungsmessungen durchführen. Basetime wurde für die Überwachung von Baustellen, Setzungen, Pegelständen, kritischer Infrastruktur, Dämmen, Deichen, Böschungen und Hangrutschungen konzipiert. Durch die integrierten GNSS- und Radar-Sensoren liefert der Locator One eine absolute Position des Empfängers in UTM- oder Gauss-Krüger-Koordinaten, sowie den Abstand zum Boden, oder wahlweise bis zur Gewässeroberfläche, um Pegelstände kontinuierlich aus der Ferne überwachen zu können. Durch die Prozessierung der GNSS-Daten wird eine absolute Position mit der Genauigkeit von 3 mm in Lage und 5 mm in der Höhe erreicht. Das "Basetime - Locator One"-System eignet sich ideal für Ingenieurbüros, Vermessungsingenieure, Wasserwirtschaftsämter, Kommunen, Baufirmen, Wasser- und Schifffahrtsverwaltungen sowie Versorgungsbetriebe. Dabei liefert das System Ergebnisse mit Genauigkeiten im Millimeterbereich. Die Installation ist einfach: Der Empfänger kann an Erdspießen oder an bestehender Infrastruktur mit den integrierten Feststellschrauben angebracht werden. Die Installation kann auch von fachfremden Personal in wenigen Minuten erledigt werden. Das System muss weder kalibriert noch gewartet werden. Die Ergebnisse und Zeitreihen der Ablesungen, welche das Monitoring-System "Basetime - Locator One" vornimmt, werden im Online-Dashboard angezeigt. Diese können einmal täglich, alle zwei Stunden, oder stündlich erfolgen, je nachdem welche Beobachtungsintervalle das Projekt erfordert. Der Nutzer hat im Dashboard die Möglichkeit, Alarmwerte zu definieren, bei deren Überschreitung alle Projektbeteiligten umgehend informiert werden. Dadurch ist keine kontinuierliche Überprüfung der Ablesungen notwendig. Die Ablesungen können einmal pro Tag, alle zwei Stunden, oder stündlich vorgenommen werden. Bei höheren Intervallen können Rückschlüsse auf Tagesgänge geschlossen werden. Funktionen und Vorteile des Monitoring-Systems "Basetime - Locator One" Übermittlung der Messwerte von 1 - 24 Messungen am Tag Stromversorgung über integriertes Solar Panel, Laufzeit ohne Sonne 10 Monate (bei einer Ablesung pro Tag) bzw. 2-3 Wochen (bei 24 Ablesungen pro Tag) Genauigkeit mit Basisstation: Lage 2-3 mm, Höhe 3-5 mm Genauigkeit mit virtueller Referenzstation: Lage 4-6 mm, Höhe 8-10 mm Angeschlossene Web-Plattform zur Überwachung der Messwerte und Festlegung von Alarmen Einsatz des Locator One im Hangrutsch-Monitoring Einsatz des Basetime Locator One beim Hochwasserschutz Der Locator im Einsatz: Lieferumfang Basetime Locator One Monitoring-System

Der Basetime Locator Two verbindet präzise GNSS-Positionsmessung mit exakter Neigungsmessung in einem kompakten, autarken Monitoringsystem. Damit lassen sich sowohl absolute Positionsveränderungen als auch kleinste Bewegungen zuverlässig erfassen. Das System wurde für Anwendungen entwickelt, bei denen klassische GNSS-Messungen allein nicht ausreichen. Durch den integrierten 3-Achsen-Neigungssensor können Bewegungen und sich anbahnende Ereignisse frühzeitig erkannt und rechtzeitig geeignete Maßnahmen eingeleitet werden. Der Locator Two misst kontinuierlich X-, Y- und Z-Positionen in UTM-Koordinaten und erreicht mit einer Basisstation eine Genauigkeit von unter 1 cm. Die Positionsbestimmung erfolgt über GNSS mit GPS, GLONASS, Galileo, BeiDou und QZSS. Bei Tagesmittelung sind Genauigkeiten im Bereich weniger Millimeter möglich. Zusätzlich verfügt das Gerät über einen Temperatursensor und ein Barometer. So können Temperatureinflüsse und Luftdruck direkt bewertet werden. Die integrierten Solarpanels, Superkondensatoren und die LTE-M SIM-Karte ermöglichen einen kabellosen und autarken Betrieb, auch über mehrere Monate ohne direkte Sonneneinstrahlung. Alle Messwerte werden, wie beim Locator One, in die Online-Plattform Parvamoti übertragen. Dort können Alarme eingerichtet, Graphen angezeigt, Daten ausgewertet und Geräteeinstellungen aus der Ferne vorgenommen werden. Die Plattform arbeitet ohne feste Lizenzgebühren im Pay-per-Use-Modell, sodass Kosten nur bei aktiven Projekten entstehen. Der Locator Two eignet sich ideal für die Überwachung von Böschungen, Hängen und Steinbrüchen, für Gleismonitoring und Bahndämme sowie für Brücken, Kaimauern, Mauern, Dächer und weitere Bauwerke. Die Installation erfolgt je nach Anwendung auf Erdspießen oder mit Adaptern zum Kleben oder Anschrauben. Funktionen und Vorteile Kombiniertes Monitoringsystem mit GNSS und integriertem Neigungssensor Erfassung absoluter Positionen über präzise GNSS-Messungen Messung kleinster Bewegungen über 3-Achsen-Neigungssensor Bis zu 96 GNSS-Messungen pro Tag, alle 15 Minuten Bis zu 288 Neigungsmessungen pro Tag, alle 5 Minuten Autarker Betrieb über zwei integrierte Solarpanels Zuverlässige Stromversorgung auch bei schlechten Lichtverhältnissen Mehrmonatiger Betrieb ohne Sonneneinstrahlung dank Superkondensatoren Integrierte LTE-M SIM-Karte für kabellose Datenübertragung Auswertung, Visualisierung und Fernkonfiguration über die Parvamoti Cloud-Plattform Alarmierung bei Schwellenwertüberschreitung per E-Mail und SMS Keine festen Lizenzgebühren durch Pay-per-Use-Modell Robuster Einsatz bei Betriebstemperaturen von -40 °C bis +60 °C Technologie im Überblick Technologie Beschreibung GNSS-Messung Nutzung von GPS, GLONASS, Galileo, BeiDou und QZSS Positionsdaten Kontinuierliche Messung von X-, Y- und Z-Positionen in UTM-Koordinaten GNSS-Messintervall Bis zu 96 Messungen pro Tag, alle 15 Minuten GNSS-Genauigkeit Unter 1 cm mit Basisstation, bei Tagesmittelung wenige Millimeter Neigungsmessung Integrierter 3-Achsen-Neigungssensor Neigungsmessintervall Bis zu 288 Ablesungen pro Tag, alle 5 Minuten Messbereich Neigung Nutzbar bis ±10° Neigung Präzision Neigung 0,002° / 0,035 mm/m Auflösung Neigung 0,001° / 0,018 mm/m Lieferumfang Locator TWO von Basetime
