Rissbreitenmarken mit Zehntelteilung 10 Bogen a 4 Aufkleber

Rissmonitor TT1 Standard - für EbeneDer Basis-Riss-Meter wird dazu benutzt, um horizontale oder senkrechte Bewegung über einem Riss auf einer ebenen Oberfläche zu überwachen bzw. sich entwickelnde Risse in ihrer Breite zu messen. Das Produkt besteht aus zwei überlappenden Platten, die sich auf einem Teil ihrer Länge überlappen. Auf der unteren Platte ist eine Mess-Skala mit mm-Einteilung auf weißem Hintergrund aufgedruckt. Der Messbereich reicht horizontal von -20 mm bis + 20 mm und vertikal von -10 mm bis + 10 mm. Auf der oberen Platte ist ein rotes Fadenkreuz aufgebracht. Die beiden Teile werden so übereinander gelegt, dass sich das Fadenkreuz in der Mitte der Skala in 0-Stellung befindet. Nach der rissüberdeckenden Montage sind die einzelnen Richtungskomponenten der Bewegung/Verformung direkt ablesbar. Lieferumfang Anleitung Ableseprotokoll Portionspackung 2-Komponentenkleber

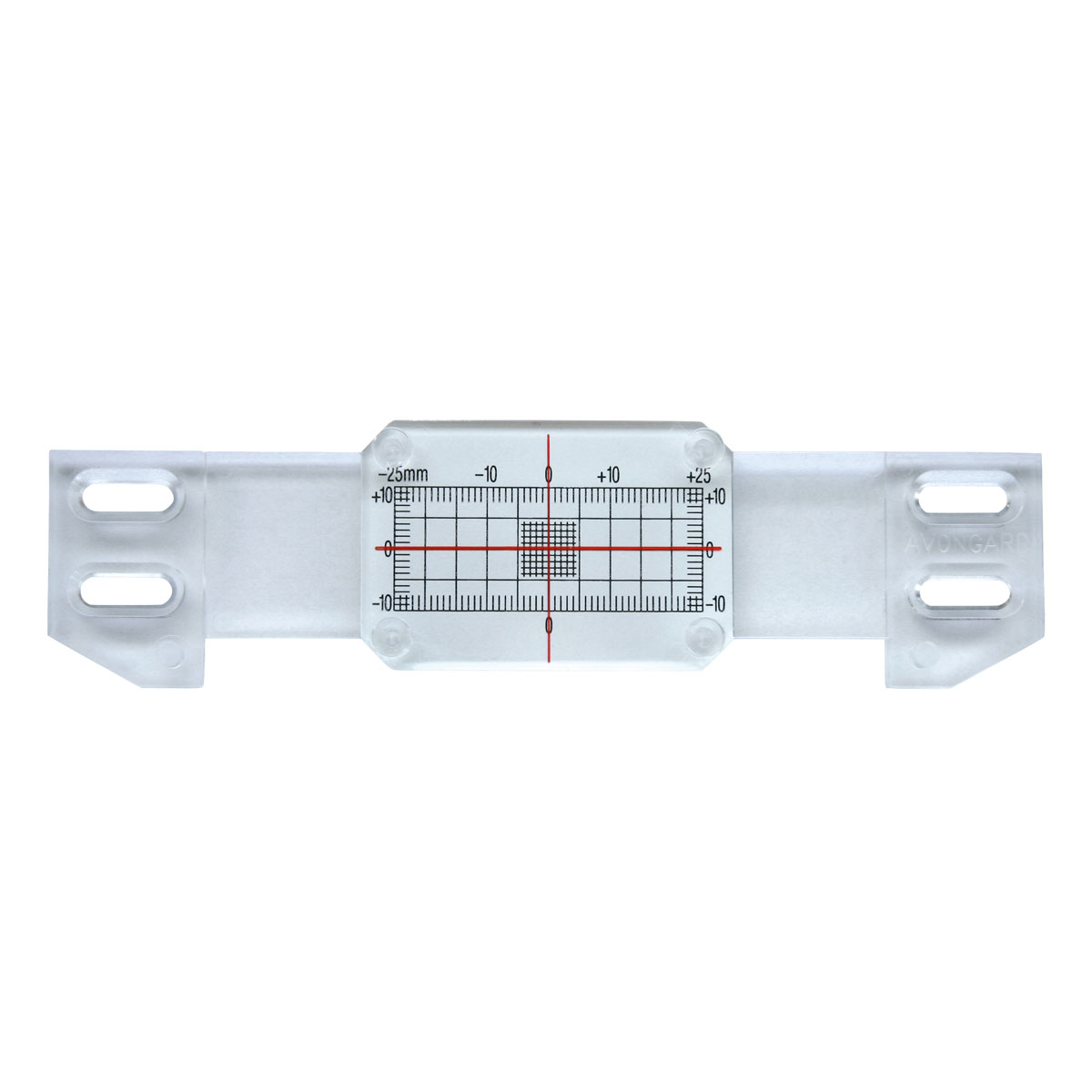

Rissmonitor TT1 Plus - für Ebene Empfiehlt sich bei ungünstigem Untergrund und vor allem Dübelmontage. Wie Riss-Meter Basis, allerdings mit einem breiterem Messfeld (-25 mm bis + 25 mm). Zudem ist die Montage erleichtert, da sich in den beiden Mess-Platten jeweils vier deckungsgleiche Bohrungen befinden, die es erlauben mit Hilfe von vier mitgelieferten Stiften den Riss-Meter zu fixieren und somit leichter auf dem Untergrund zu befestigen. So ist auch ein Grundmaß von 125 mm zwischen zwei Mess-Stiften an der Oberfäche des beiden Platten bei der Montage fest eingestellt, das mit Hilfe einer Schieblehre überwacht werden kann. Zur Erleichterung der Montage insgesamt sind Lang-Löcher an den Seiten. Nach dem Fixieren der Schrauben, werden die Fixierstifte entfernt und der Riss-Meter ist einsatzbereit. Lieferumfang Anleitung Ableseprotokoll Portionspackung 2-Komponentenkleber

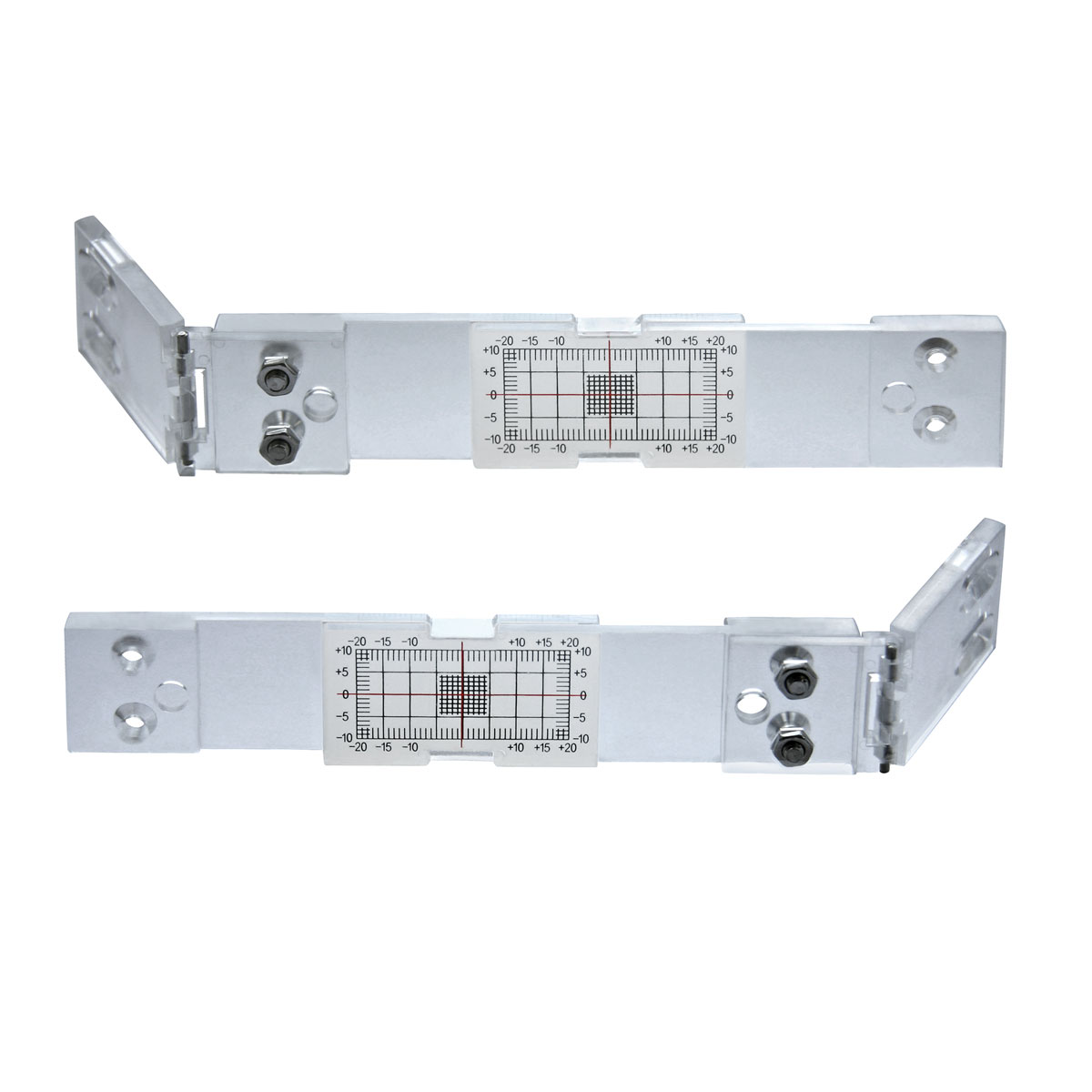

Damit ist eine Überwachung in drei Achsen möglich. Dabei werden zwei Riss-Meter paarweise entgegengesetzt installiert. Basis dazu sind zwei Riss-Meter Comfort, die jeweils mit einem schwenkbaren Winkel-Adapter versehen werden, um eine Fixierung in der Ecke zu erreichen. Dabei können Ecken mit einem Winkel von 70 bis 180° überwacht werden. Lieferumfang 2 x Riss-Metern Comfort 2 x Winkel-Adapter 2 x Ableseprotokoll 2 x Portionspackung 2-Komponentenkleber Anleitung

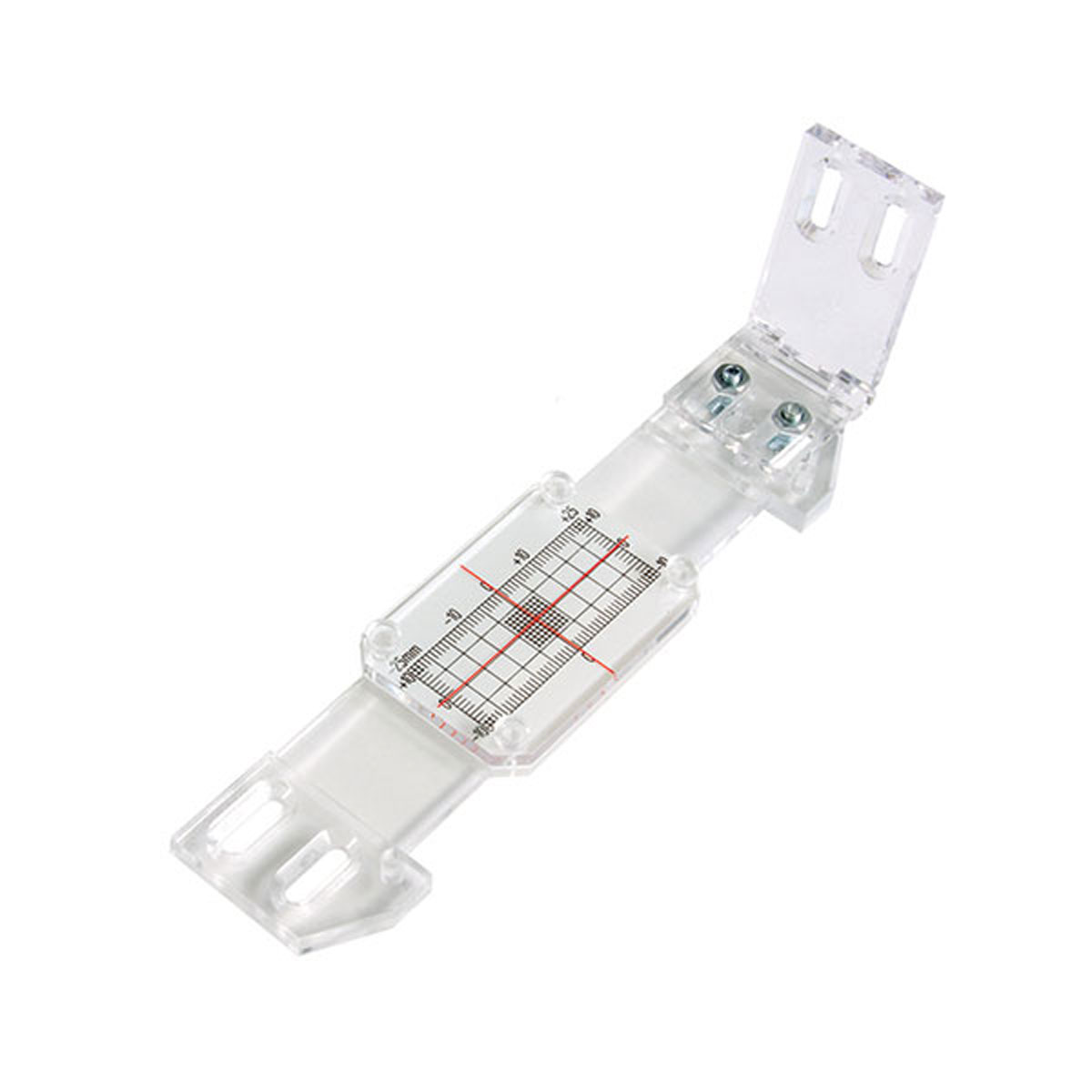

Rissmonitor TT3 Bodenplatte/DeckeDamit ist eine Überwachung in zwei Achsen möglich - üblicherweise zur Kontrolle einer Boden- oder Deckenplatte. Basis dazu ist ein Riss-Meter Comfort, der mit einem Winkel-Adapter versehen wird. Damit ist eine Kontrolle von winkelig zueinander stehenden Bauteilen möglich. Lieferumfang mit einem Riss-Metern Comfort einem Winkel-Adapter Anleitung Ableseprotokoll Portionspackung 2-Komponentenkleber
