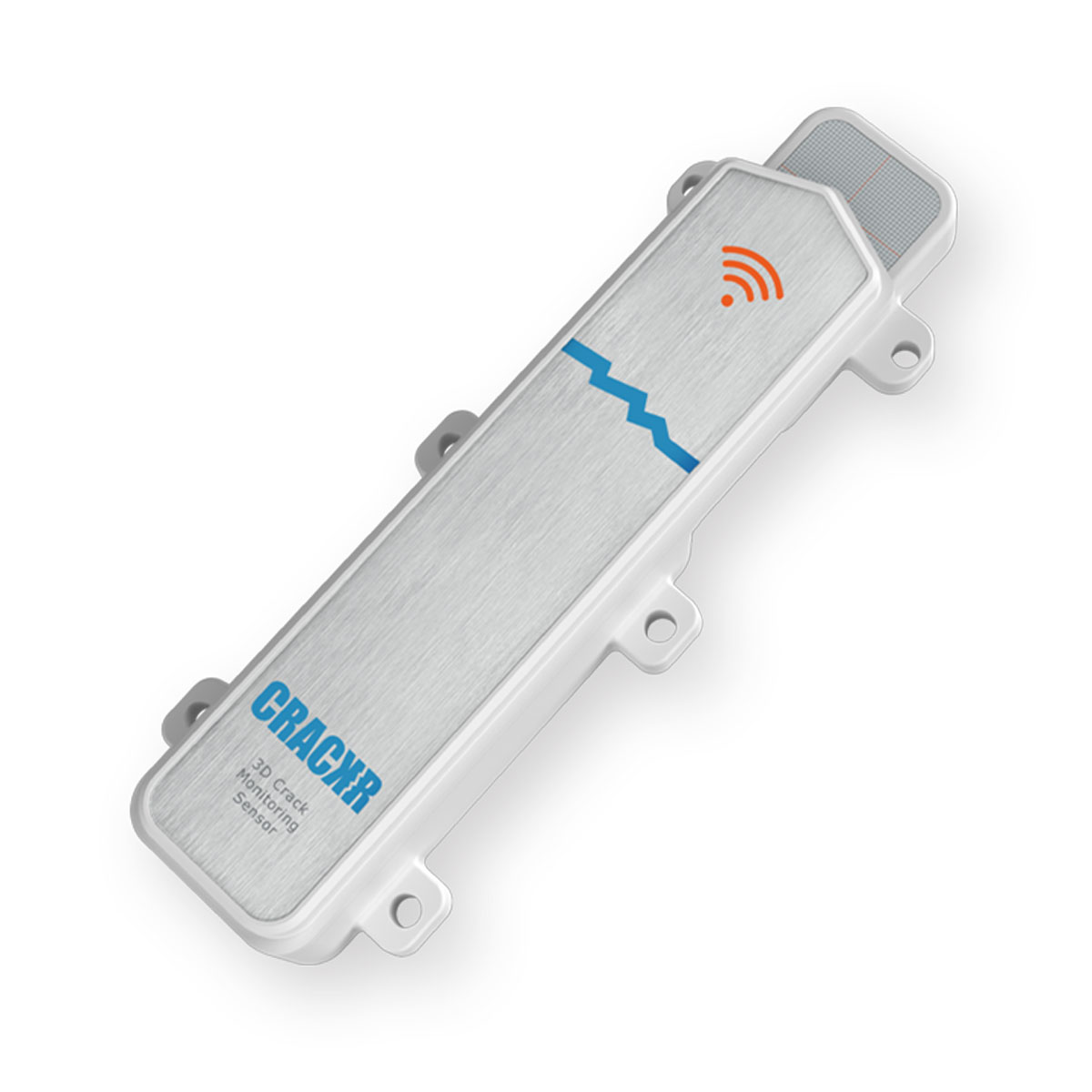

Produktinformationen "StabiAlert CrackR 3D Risssensor (digitaler Rissmonitor inkl. 1 Jahr Lizenz)"

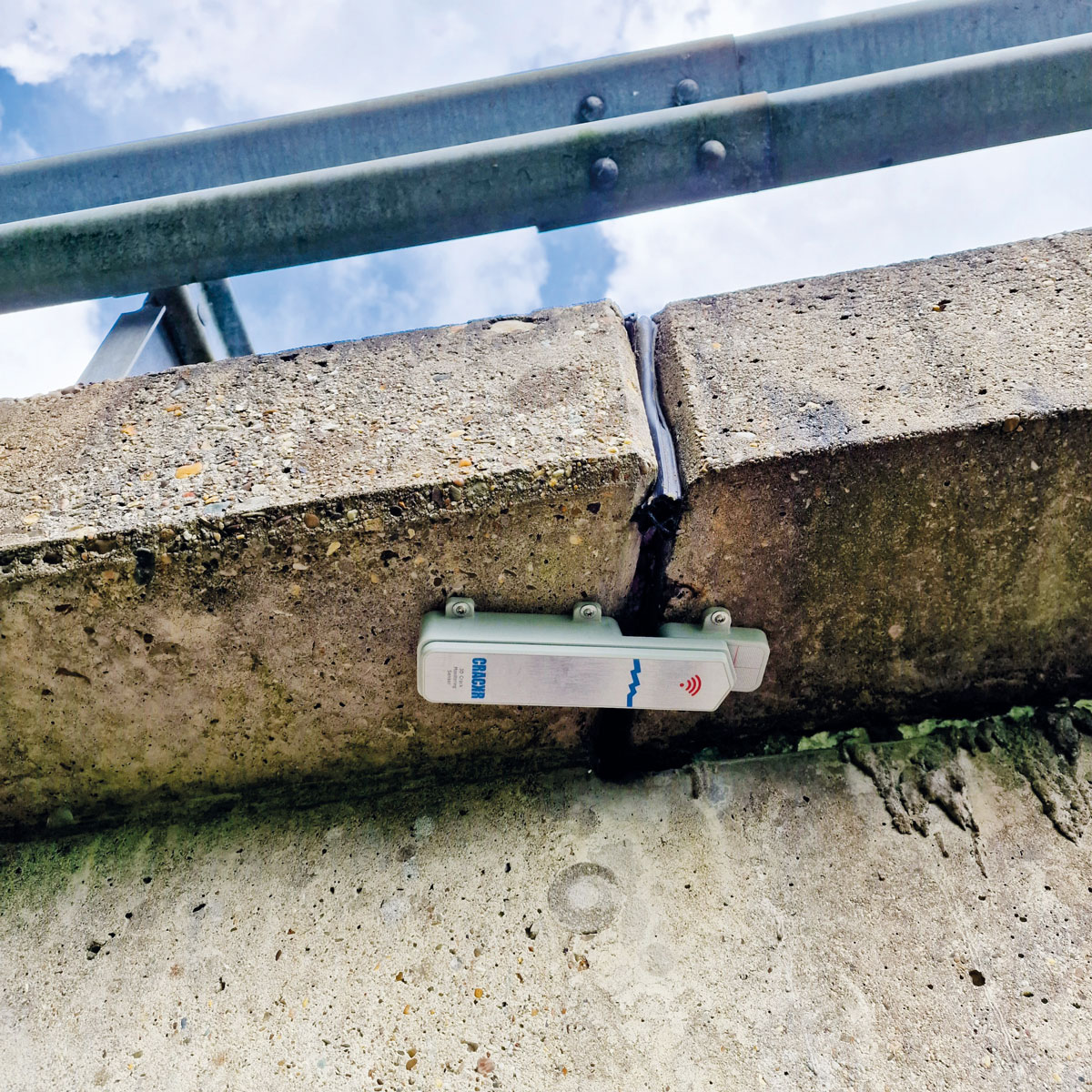

Professionelles Bauwerksmonitoring erfordert heute hochpräzise, lückenlose und ortsunabhängige Daten. Der StabiAlert CrackR 3D ist ein autarker IoT-Sensor, der Rissbewegungen an Infrastrukturprojekten, Stützmauern oder historischen Bauten dreidimensional (X-, Y- und Z-Achse) überwacht. Das System digitalisiert die Bauwerksüberwachung und liefert verlässliche Messwerte ohne personellen Aufwand vor Ort.
Die Messung erfolgt kontaktlos und verschleißfrei über ein Magnetfeld. Im kritischen Messbereich bis 20 mm liefert der Sensor eine Genauigkeit von < 0,1 mm. Selbst bei extremen Rissaufweitungen bis 40 mm in der X/Y-Achse liegt die Abweichung bei maximal 0,4 mm. Da Bauwerke auf klimatische Einflüsse reagieren, erfasst ein integrierter Temperatursensor parallel die Umgebungstemperatur. Dies ermöglicht es dem Anwender, harmlose thermische Längenänderungen im Tagesgang bei der Auswertung eindeutig von echten Strukturverschiebungen zu trennen. Das IP67-geschützte Gehäuse ist für den dauerhaften Außeneinsatz bei Temperaturen von -40 °C bis +65 °C spezifiziert.

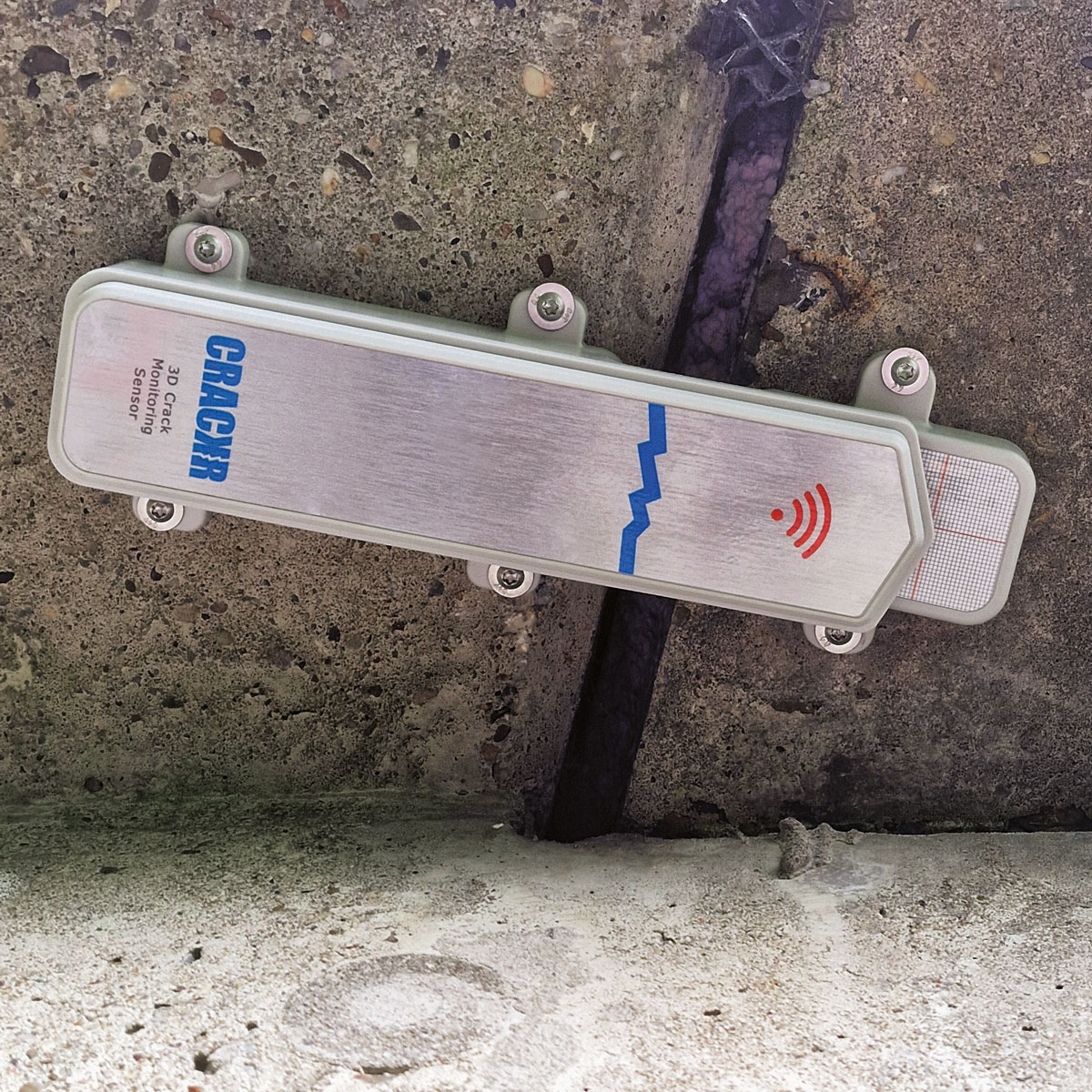

Die Installation erfolgt zeitsparend durch direkte Schraubmontage über dem Riss. Dank der integrierten Batterie (bis zu 10 Jahre Laufzeit) und einer fest verbauten SIM-Karte sendet der CrackR die Messdaten im eingestellten Intervall an die webbasierte MonitoR-Plattform.
Die MonitoR-Software bietet Ihnen zudem die volle Systemkontrolle aus der Ferne. Sensoren lassen sich digital auf null setzen, und das Messintervall kann jederzeit flexibel an den Projektverlauf angepasst werden. Zur baubegleitenden Dokumentation exportieren Sie Berichte über frei wählbare Zeiträume bequem auf Knopfdruck als CSV- oder PDF-Datei. Bei Überschreitung vordefinierter Toleranzen generiert das System automatisch Alarme.
Für komplexe Überwachungsaufgaben lassen sich in der MonitoR-Umgebung die CrackR-Sensoren direkt mit digitalen TiltR-Neigungssensoren in einem Projekt bündeln. Für die Einbindung der Daten in eigene Infrastrukturen oder Drittsoftware (wie z. B. GeoVis) steht eine offene API-Schnittstelle zur Verfügung.
Sehen Sie sich den CrackR 3D Rissmonitor-Sensor im Video an:
Attenbergers Einkaufshelfer: Wirtschaftlichkeit im Monitoring
Die Rissüberwachung mit klassischen Gipsmarken oder analogen Acryl-Monitoren bindet durch regelmäßige Kontrollfahrten wertvolle Personalressourcen. Der CrackR 3D ersetzt diese Vor-Ort-Begehungen durch ein digitales 24/7-Monitoring. Das System amortisiert sich in der Regel bereits nach wenigen eingesparten Außendiensteinsätzen. Zur Kostentransparenz: Die Datennutzung (SIM-Karte), die Webplattform MonitoR und der Support sind im ersten Jahr im Kaufpreis inkludiert. Ab dem zweiten Betriebsjahr belaufen sich diese Fixkosten auf planbare 240 € (netto) jährlich.
Funktionen und Vorteile auf einen Blick
3D-Rissüberwachung: Dreidimensionale Erfassung von Verschiebungen (X-, Y- und Z-Achse).
Echtzeit-Sichtbarkeit: Die gesendeten Intervall-Daten sind sofort in der Plattform sichtbar (deutlicher Vorteil gegenüber z. B. SuessCo).
Volle Systemkontrolle: Sensoren lassen sich in der Software direkt auf null setzen und Sendeintervalle aus der Ferne ändern.
Lückenloses Reporting: Export von Messprotokollen über frei definierbare Zeiträume als CSV- oder PDF-Dokument.
Spezifizierte Präzision: Genauigkeit von < 0,1 mm (im Messbereich bis 20 mm) bzw. 0,4 mm (20–40 mm).
Temperaturkompensation: Integrierter Sensor zur Trennung von thermischer Ausdehnung und Strukturverschiebung.
Autarker Betrieb: Bis zu 10 Jahre Batterielaufzeit und integrierte SIM-Karte.
Zentrale Auswertung: Die Webplattform MonitoR ermöglicht die gemeinsame Projektverwaltung von CrackR- und TiltR-Neigungssensoren.
Offene API: Direkte Schnittstellen-Übergabe der Messdaten an Drittsoftware (z. B. GeoVis).
Technische Daten
Messprinzip: Magnetfelderfassung in 3 Achsen (3D)
Messbereich: X/Y-Achse: 40 mm / Z-Achse: 10 mm
Genauigkeit (X/Y): < 0,1 mm (0–20 mm) / 0,4 mm (20–40 mm)
Genauigkeit (Z): < 0,1 mm (über den gesamten Messbereich)
Stromversorgung: Integrierte Batterie (Laufzeit bis zu 10 Jahre bei z. B. 12 Ablesungen/Tag; tauschbar)
Schutzklasse: IP67 (staub- und wasserdicht)
Betriebstemperatur: -40 °C bis +65 °C
Installation: Direktmontage (Dübel & Schrauben)
Folgekosten: 1. Jahr inkludiert; ab 2. Jahr 240 €/Jahr für SIM, MonitoR-Nutzung & Support
Lieferumfang
1 × CrackR 3D Rissmonitor-Sensor
1 × Befestigungsset (Dübel und Schrauben)
1 × Jahreslizenz für SIM-Karte, Webplattform MonitoR und Support (im Kaufpreis des 1. Jahres enthalten)
Häufige Fragen
+
Was ist der Unterschied zwischen dem StabiAlert CrackR 3D und einem klassischen Rissmonitor?
Ein klassischer Rissmonitor (Risswächter) aus Acryl zeigt die Rissbewegung auf einer Skala, die manuell vor Ort abgelesen und fotografiert werden muss. Der StabiAlert CrackR 3D misst die Bewegung elektronisch in drei Achsen, speichert jeden Messwert zusammen mit der Temperatur und sendet ihn per Mobilfunk über die LTE-M-Frequenz an die Webplattform MonitoR. Sie sehen also nicht nur, ob sich ein Riss bewegt hat, sondern wann, wie viel und in welche Richtung – ganz ohne zeitaufwendige Kontrollfahrten.
+
Wie genau misst der StabiAlert CrackR 3D?
In der X- und Y-Achse misst der CrackR 3D Rissbewegungen bis 20 mm auf besser als 0,1 mm genau, zwischen 20 und 40 mm auf 0,4 mm. In der Z-Achse (Messbereich 10 mm) liegt die Genauigkeit im gesamten Bereich bei 0,1 mm. Der integrierte Temperatursensor hilft, temperaturbedingte Ausdehnungen im Tagesgang von echten Strukturverschiebungen zu unterscheiden.
+
Wie kann ich die Daten ansehen und wie oft werden diese zur Verfügung gestellt?

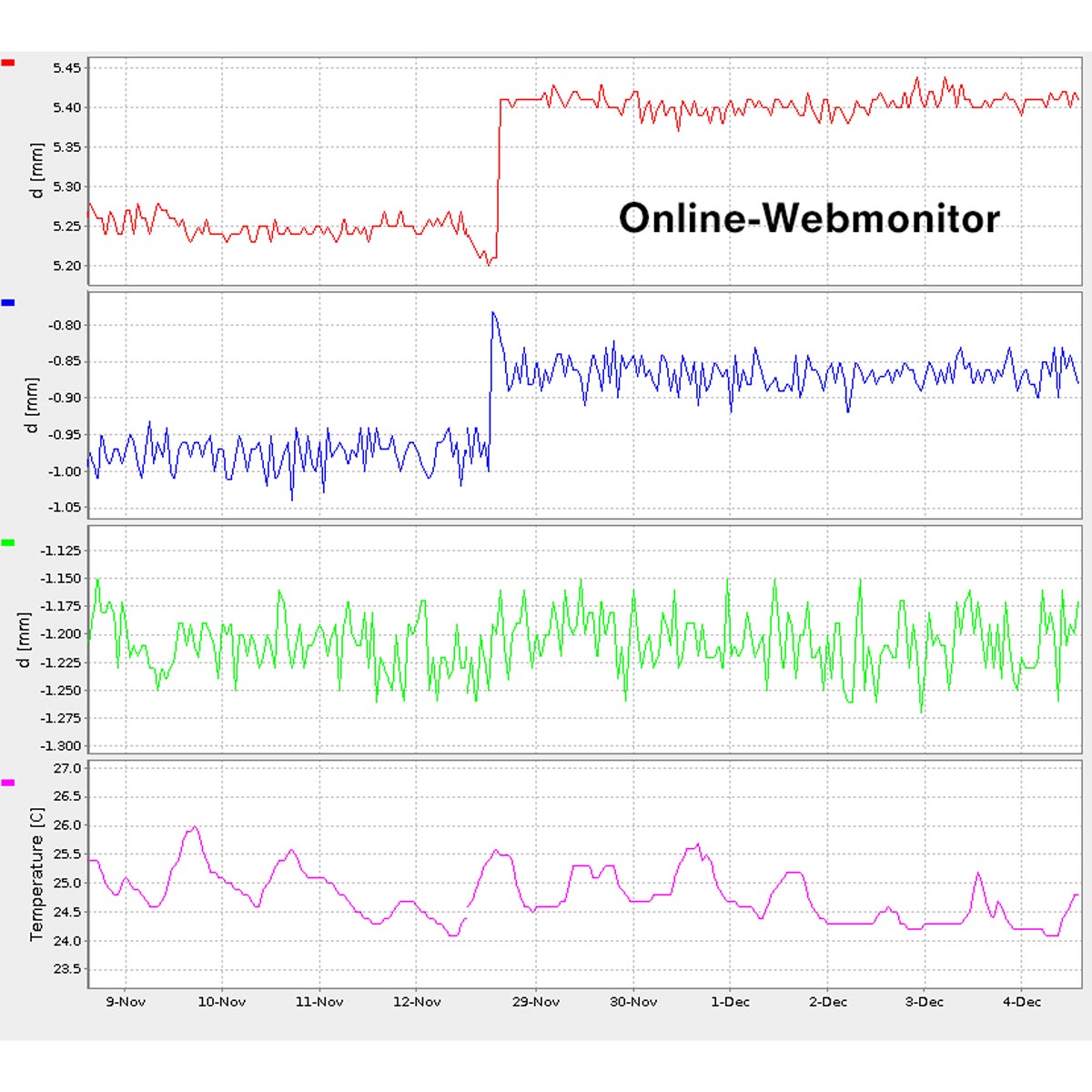

Der Zugriff auf die Messdaten erfolgt über die MonitoR-Plattform, die sich in jedem gängigen Browser aufrufen lässt. Dort können die aufgezeichneten Werte als Graphen über frei wählbare Zeiträume visualisiert und jederzeit als PDF oder CSV exportiert werden. Die Ableseintervalle sind dabei völlig frei einstellbar, bis zu einem Minimum von einer Minute. Zudem bietet das System eine Alarmfunktion: Sie können individuelle Alarmwerte festlegen, bei deren Überschreitung Sie automatisch per SMS und E-Mail informiert werden.
+
Wann lohnt sich digitale Rissüberwachung statt Gipsmarke oder klassischem Rissmonitor?
Das kommt ganz auf den Anwendungsfall an. Für einen Riss, der einmal jährlich überprüft wird, reichen analoge Rissbreitenmesser völlig aus. Wenn ein Riss aber monatlich oder gar wöchentlich abgelesen werden muss, dann ist der CrackR sicher die bessere und wirtschaftlichere Wahl. Eine Gipsmarke zeigt nur, dass sich ein Riss bewegt hat, aber nicht wann und wie stark. Ein analoger Rissmonitor zeigt den Betrag, muss aber regelmäßig vor Ort abgelesen werden. Der CrackR 3D lohnt sich für die lückenlose Beweissicherung, wenn ein Riss über Monate beobachtet werden soll, das Bauwerk schwer erreichbar ist oder Sie bei Grenzwertüberschreitungen sofort alarmiert werden möchten – zum Beispiel an Stützmauern, Brücken, Bestandsgebäuden neben Baugruben oder historischen Bauten.
+
Wie wird der StabiAlert CrackR 3D montiert?

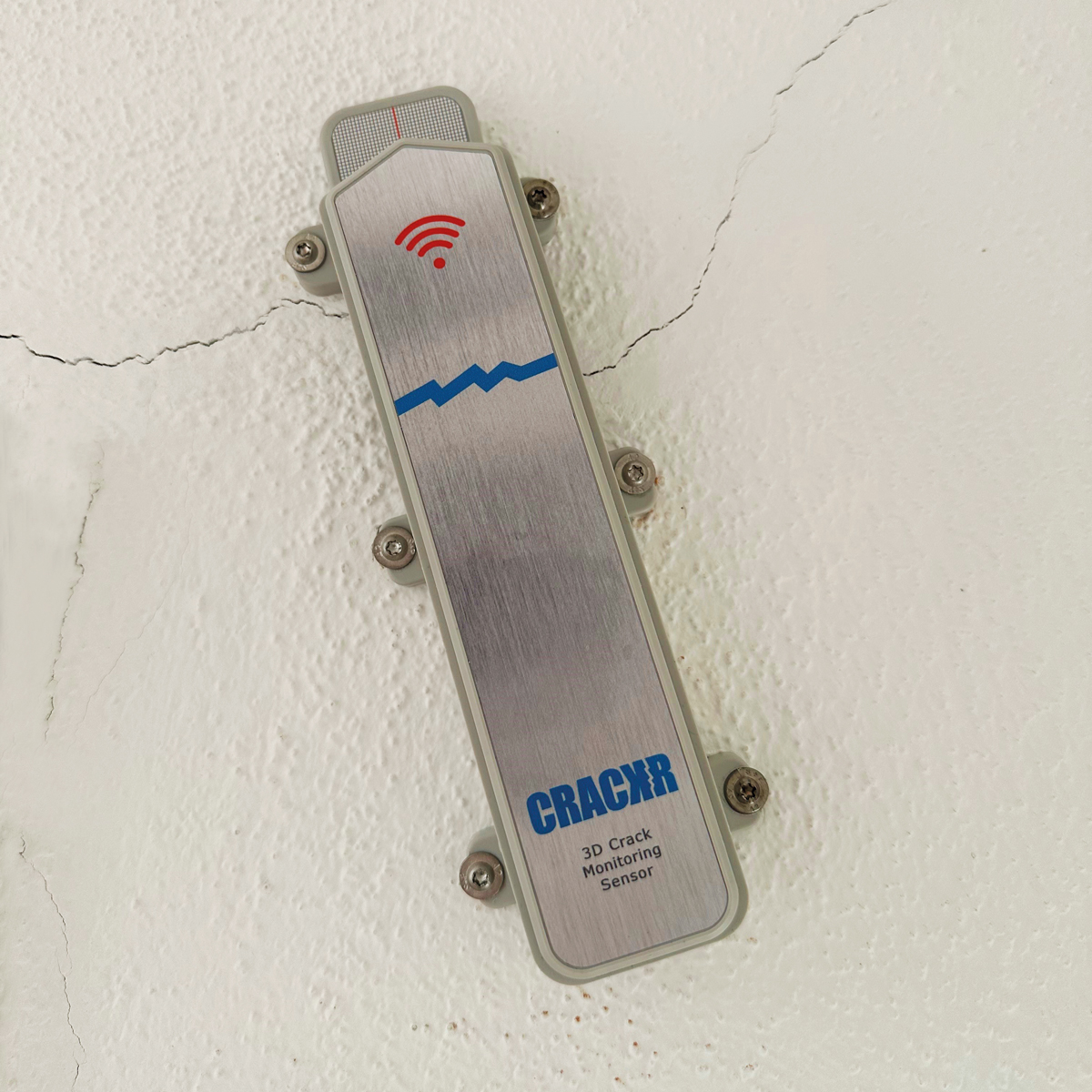

Der Sensor wird mit den mitgelieferten Dübeln und Schrauben direkt über dem Riss verschraubt. Ebenso kann der CrackR mit Spezialkleber angeklebt werden. Sie benötigen dafür weder Spezialwerkzeug noch Vorkenntnisse: Schablone auflegen, Bohrlöcher markieren und bohren, Sensoreinheiten montieren, Sitz und Datenübertragung prüfen. Eine Installationsanleitung liegt bei und bei Fragen unterstützen wir Sie gerne telefonisch.
+
Was kostet der StabiAlert CrackR 3D und welche Folgekosten fallen an?
Den Kaufpreis des Sensors sehen Sie oben auf dieser Seite. Im ersten Jahr sind die Mobilfunkverbindung (M2M-SIM-Karte), die Nutzung der Webplattform MonitoR sowie der Support bereits im Kaufpreis enthalten. Ab dem zweiten Betriebsjahr belaufen sich die Kosten für diese Leistungen auf 240 € netto pro Jahr.
+
Kann die Lizenz pausiert werden?
Ja. Wenn der Sensor nicht benutzt wird, kann die jährliche Lizenzgebühr pausiert und jederzeit wieder für ein weiteres Jahr aktiviert werden.
StabiAlert und CrackR sind Marken ihrer jeweiligen Inhaber. Die Josef Attenberger GmbH vertreibt den CrackR 3D und unterstützt Sie bei Installation und Auswertung.
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Bewerten Sie dieses Produkt!
Teilen Sie Ihre Erfahrungen mit anderen Kunden.
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Der FlatMesh NanoMacro von Senceive ist ein hochpräziser und außergewöhnlich stabiler Drei-Achsen-Neigungssensor. Der Sensor wird dabei an das zu beobachtende Bauwerk, Tunnel, oder Gleisbett angebracht. Zur Montage stehen unterschiedliche Halterungen zur Verfügung. Der Sensor kann je nach Anforderung und Oberfläche geschraubt, geklebt, oder per Magnet befestigt werden. Die Montage ist dabei extrem schnell und ohne Vorkenntnisse zu bewerkstelligen. Anschließend beobachtet der Sensor alle Bewegungen und Änderungen, die nach der Installation auftreten.
Dabei erreicht der Sensor eine Auflösung von 0.0001° (0.00175 mm/m) und eine Wiederholgenauigkeit von ±0.0005° (±0.0087 mm/m).
Die Ablesungen können bis zu 1 Mal pro Sekunde vorgenommen werden. Üblich sind Abtastraten von 15 bis 30 Minuten. Neben den Messwerten gibt der Sensor über einen integrierten Temperatursensor die Onboard Temperatur aus, wodurch Rückschlüsse über temperaturbedingte Bewegungen gezogen werden können. Der NanoMacro sendet seine Messwerte über das drahtlose FlatMesh-Kommunikationsnetz, bei dem sich der Sensor mit anderen Sensoren und Repeater Nodes vermascht an das zugehörige Gateway, das die Ergebnisse an den Senceive WebMonitor überträgt, wo sie vom Nutzer jederzeit eingesehen werden können. Bei Überschreiten der vorher definierten Alarmwerte werden die Nutzer per SMS und/oder Email informiert.
Das FlatMesh NanoMacro ist mit Schutzklasse IP68 äußerst robust und hat eine Akkulaufzeit von 12 bis 15 Jahren (bei einer Abtastrate von 30 Minuten). Der NanoMacro Sensor hat einen Durchmesser von 8,7 cm und eine Höhe von 6,4 cm, wodurch die Node unscheinbar an jedem Bauwerk platziert werden kann. Der Unterschied zu den anderen Nodes aus dem Programm von Senceive liegt in der Akkulaufzeit. Der NanoMacro bietet hierbei die längste Lebensdauer. Leere Akkus können jederzeit gewechselt werden, hierfür muss die Node allerdings eingeschickt werden. Um die Batterie zu schonen kann die Node über einen Near Field Communication (NFC) ™ Reader, ausgeschaltet werden, z.B, wenn die Node gerade nicht für ein aktuelles Projekt benötigt wird.
Der FlatMesh NanoMacro Drei-Achsen-Neigungssensor von Senceive wird bevorzugt für folgende Monitoring-Aufgaben verwendet:
Tunnelverformung, Tunnelüberwachung, Tunnelbau
Bahnmonitoring beim Einbau von Querungen und Behelfsbrücken
Überwachung von Schienen und Gleisen (Längsneigung, Querneigung, Verrwindung)
Monitoring von Fassaden
Beobachtung von Spundwänden, Nachbargebäuden und Baugruben
Überwachung von historischen Gebäuden und Mauern
Überwachung von Abwasserkanälen
Monitoring von Kirchen
Brückenbeobachtung
Beobachtung von Hangrutschungen und Böschungen
Funktionen und Vorteile des FlatMesh NanoMacro von Senceive
Integrierter triaxialer Neigungssensor
Integrierter Temperatursensor zur Ableitung von Tagesgängen
Kompakte Bauweise (8,7 x 6,4 cm)
Wasser- und Staubdicht nach Schutzklasse IP68
Extrem schnelle Installation
Extrem hohe Wiederholgenauigkeit
12-15 Jahre Batterielebensdauer
Kombinierbar mit anderen Sensoren von Senceive, z.B. Laser Distanz Sensor, oder Risssensor
Vielseitige Montagemöglichkeiten: Magnetisch, Schrauben, Kleben oder Klemmen
"Schlafmodus"-Funktionalität
Technische Daten
Durchmesser 86,7 mmHöhe 64,2 mmGesamtgewicht 305 gGenauigkeit 0,0001° (0,0018 mm/m) undWiederholgenauigkeit von ±0,0005° (±0,009 mm/m)Gehäuse Polycarbonat und AluminiumSchutzart IP68 bei 1 m für 24 StundenBetriebstemperatur -40°C bis +85°C
Hier erfahren Sie übrigens alles über unser Monitoring-System von Senceive:
Senceive -ein Überblick über die Einsatzmöglichkeiten
Lieferumfang
FlatMesh NanoMacro Drei-Achsen-Neigungssensor von Senceive

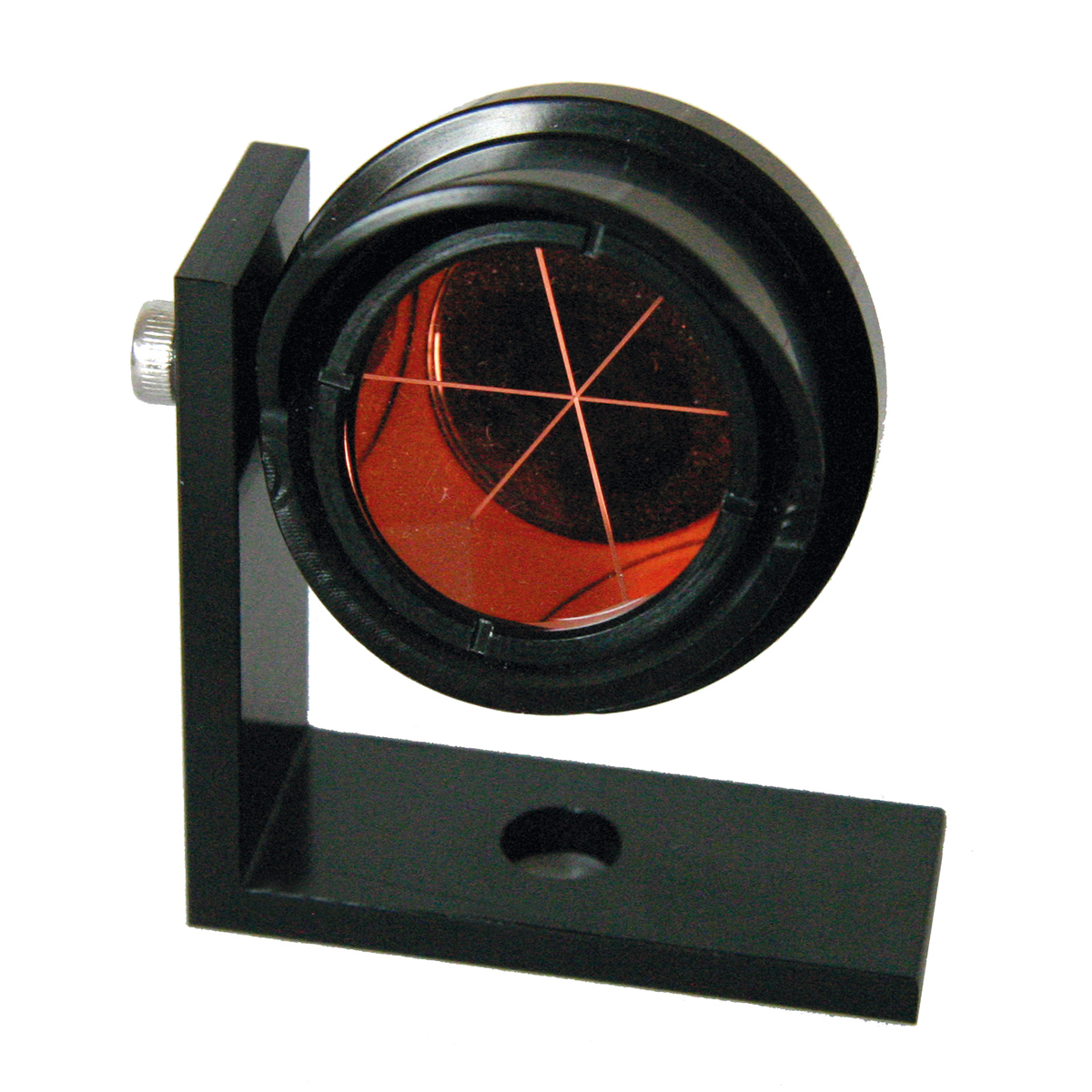

Das Mini-Prisma für Monitoring-Anwendungen wird mit einer Schraube am Objekt befestigt und kann bequem ausgerichtet und danach fixiert werden. Mit Kappe gegen Reflexionen durch Sonne und für Schutz gegen Beschlagen und Verschmutzung.
kupferbeschichtetes Prisma (empfohlen für Leica, GeoMax, Happy Survey und Carlson Totalstationen)
ideal geeignet für Monitoring
Offset: +17,5 mm (Leica), -16.9mm (absolut)
mit Schutztasche
für Trimble, Topcon, Sokkia und Zeiss Totalstationen empfehlen wir die silberbeschichtete Variante

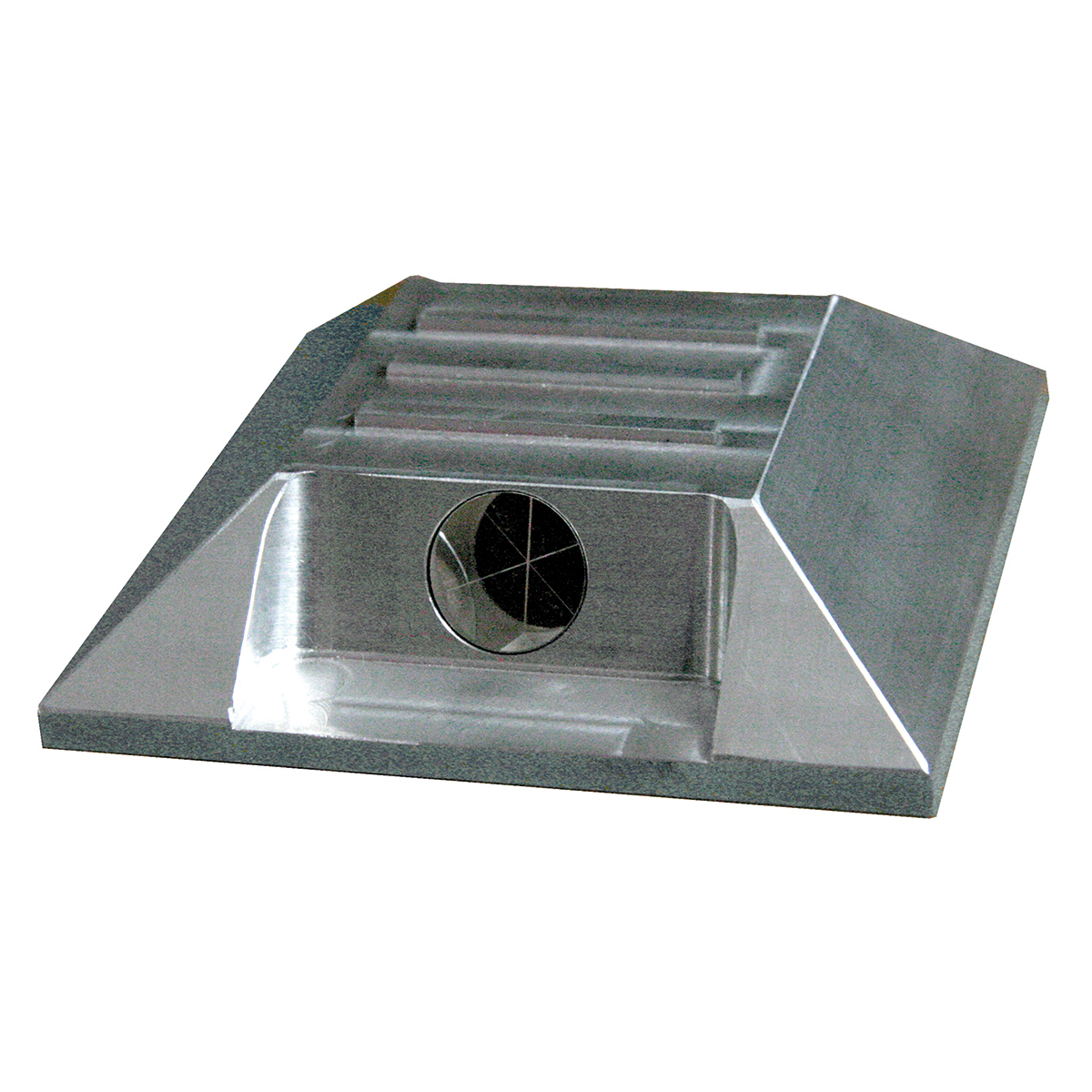

Einsatz und Befestigung am Boden, auf Straßen oder in schwer zugänglichen Bereichen. Merkmale Absteckset P6450-00 Maße: ca. 10 x 10 x 2,5 cm Sehr stabiler Aluminium-Schutz 17 mm Prisma für Boden-Monitoring Befestigung mit Dübeln, Mörtel oder Kleber Beachten Sie beim Befestigen des Prismas den Standort der Totalstation, um erfolgreich ins Prisma zielen zu können.
