Monitoring Prisma Typ Leica GMP104 mit L-Halter von proNIVO

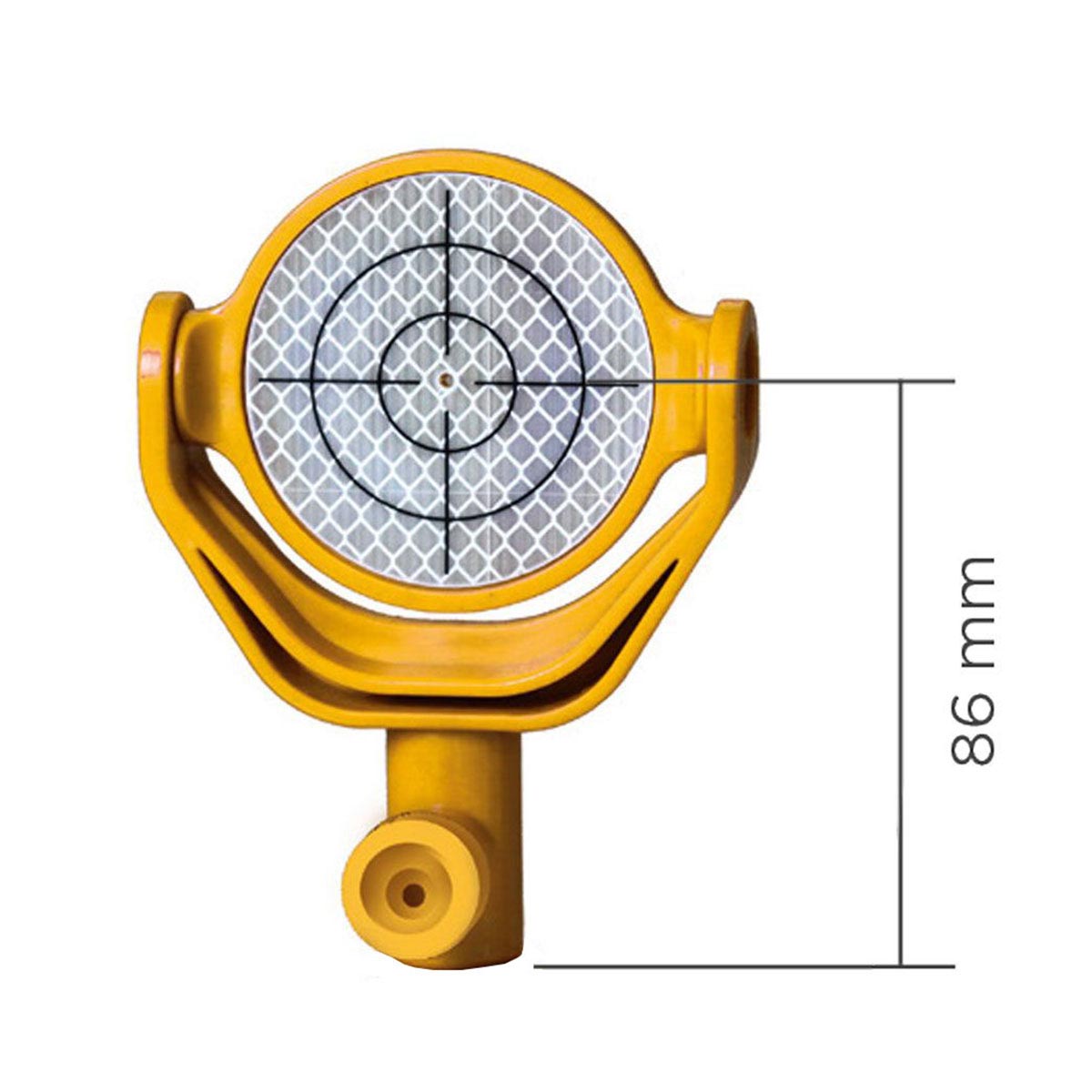

Dieser hochwertige Reflektor eignet sich perfekt für Langzeitbeobachtungen, Tunnel- und Gleisbau, sowie für viele weitere Monitoring-Aufgaben. Durch die Drehbarkeit des Folienträgers kann er präzise auf Ihre Totalstation ausgerichtet werden. Die Zieltafel verfügt über einen Leica Anschluss. Mit der Klemmschraube kann das Target zuverlässig fixiert werden. Technische Merkmale Offset 2mm Mit Zentrierloch Leicht Kippachshöhe 86 mm Unempfindlich gegen Witterung und Sonnenlicht Halterungen aus stabilem Kunststoff Weder die Halterung noch die Folie "quellen" auf Mit Leica-Anschluss Adapter für 3/8" (Tunnelbau), 5/8", M8 Gewinde sind verfügbar Montageflansch für die Anbringung an Bahnschwellen verfügbar Farbe: gelb Lieferumfang Mini-Reflektor mit Kreuz und Zentrierloch, gelb

In diesen Reflektor ist ein Miniprisma integriert, das Messungen auf längere Entfernungen bis zu 600 m geeignet. Typische Einsatzgebiete des Monitoringprismas sind Gleismonitoring, Bauwerksüberwachung, Brückenmonitoring und Setzungsmessungen. Ebenso kann das Prisma als hochgenauer Festpunkt auf Baustellen verwendet werden. Funktionen und Vorteile des Miniprismas 25mm für Monitoring, kupferbeschichtet mit Leica Anschluss, gelb Prisma mit 25,4 mm Durchmesser Mit Wetterschutz für das Prismenglas Spezialglas, das widerstandsfähig gegen Witterung ist kupferbeschichtet (ideal geeignet für Leica und GeoMax Totalstationen). Für Trimble, Zeiss, Sokkia und Topcon Totalstationen empfehlen wir das weiße silberbeschichtete Prisma C63-4012 Offset: 17,5 mm (Leica), bzw. -16,9 mm (absolut) Kippachshöhe 86 mm Ideal für Dauerbeobachtungen und Monitoring mit Leica Anschluss und Feststellschraube Adapter für 3/8“ Anschluss für Konvergenzbolzen und 5/8" Gewinde verfügbar Flansch zur Befestigung auf Bahnschwellen oder auf Brücken optional verfügbar

Diese Variante des Miniprismas RSMP380 wurde speziell fürs Monitoring von Schienen und Stahlkonstruktionen entwickelt. Es wird mit einem starken Magneten angrbracht, welcher über Jahre hinweg zuverlässig an der Schiene haftet. Temperaturschwankungen oder starke Vibrationen der Gleise durch Hochgeschwindigkeits - oder Güterzüge ändern die Position des Prismas nicht. Der Magnet wird an das Prisma geschraubt und kann jederzeit wieder abgeschraubt werden. Das Prisma kann dann in Kombination mit dem RFSP-X80 geklebt werden. Diese Variante des Prismas ist kupferbeschichtet. Kupferbeschichtete Prismen empfehlen wir bei folgenden Totalstationen: Leica, GeoMax und Happy Survey. Bitte beachten Sie: Ebenso ist das Prisma auch als silberbeschichtete Variante verfügbar, welche wir für Totalstationen von Trimble, Topcon und Sokkia empfehlen. Für diese kontaktieren Sie uns bitte per Mail oder Telefon. Hier erklärt der Erfinder selbst die Anwendung des Miniprismas:  Funktionen und Vorteile Durchmesser: 25,4 mm Offset: -16.9 (minus 16.9) [Leica + 17.5] Prisma kann um 180° um die eigene Achse gedreht und somit exakt auf die Totalstation ausgerichtet werden Einzigartig schnelle Montage - auch bei nassem Untergrund Reinigung des Untergrundes entfällt Extrem langlebig, da keine Verschleißteile Prisma oder Magnet können bei Bedarf ersetzt werden Lieferumfang Miniprisma RSMP380M, rot, kupferbeschichtet, mit Magnet

Diese Variante des Miniprismas RSMP380 (hier rot und kupferbeschichtet) wird unkompliziert mit passenden Montagekleber angeklebt. Wir empfehlen den RSMK-FIX Kleber von Rothbucher Systeme. Das angeklebte Prisma hält jahrelang. Hierbei wird nur die Mini-Prisma-Adapterplatte RSFP-X80g angeklebt, das Prisma kann dann entfernt oder bei Bedarf aufgesteckt werden. Die Platte kann einfach bei uns nachbestellt werden. Wenn Sie Prismen speziell fürs Gleismonitoring suchen, empfehlen wir die gleichen Prismen mit Magnet, die Sie im Crossselling finden. Die Prismen können sowohl an Schienen, Bahnschwellen, Brücken, aber auch an Betonteilen und Gipsfassaden angebracht werden. Die Prismen können außerdem um 180 Grad gedreht und entsprechend passend ausgerichtet werden. Auch eine spätere Neuausrichtung mit höchsten Genauigkeiten ist gewährleistet. Beachten Sie hierzu das White Paper von der TU München unter Downloads.  Hier erklärt der Erfinder selbst die Anwendung des Miniprismas:  Funktionen und Vorteile des 180°-Prismas fürs Monitoring zum Kleben in Rot von Rothbucher Systeme Ø 25,4 mm Offset: -16.9 (minus 16.9) [Leica + 17.5] Prisma kann um 180° um die eigene Achse gedreht werden Prisma kann von der angeklebten Platte gelöst werden Neue Platten FP-X80 können nachbestellt werden Empfohlener Kleber: RSMK-FIX von Rothbucher Systeme  Lieferumfang 180°-Prisma fürs Monitoring zum Kleben in Rot von Rothbucher Systeme

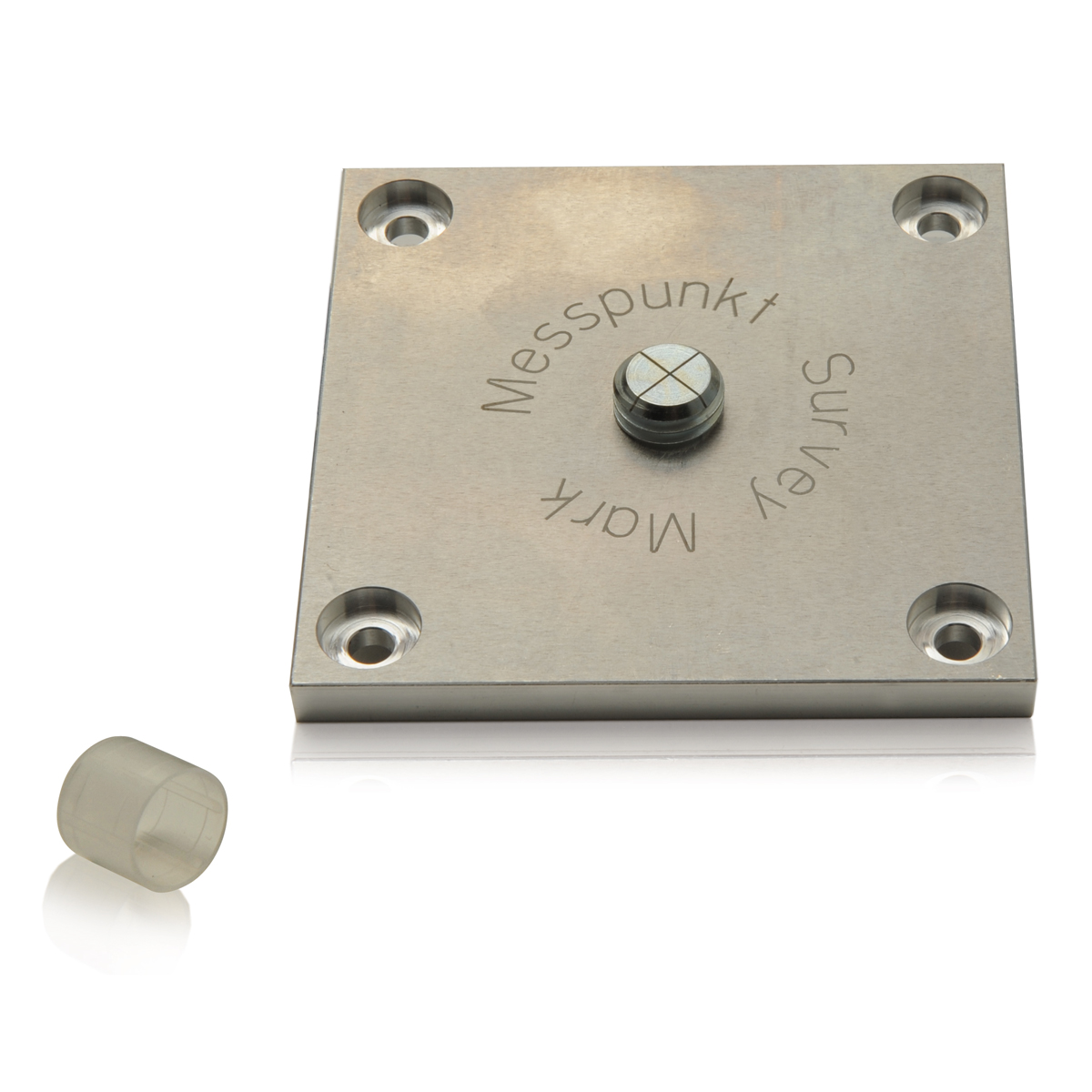

Der Fixpunkt RSFP1 hat ein 5/8“-Edelstahlgewinde zum Aufschrauben eines Prismas oder eines Messinstruments. Wird die Platte als Fixpunkt am Boden verwendet, kann sich der Vermesser mit dem Stativ exakt über dem Kreuz positionieren. Der Fixpunkt RSFP1 wird mit einer Kunststoff-Schutzkappe für das 5/8“-Gewinde ausgeliefert. Eine Schutzkappe aus Aluminium RSFP1-A mit 5/8“-Innengewinde ist ebenfalls lieferbar. Lieferumfang Fixpunkt RSFP1
