Kugelprisma Ø 1,5" (38,1 mm)

Das Kugelprisma Ø 1,5" (38,1 mm) von Bohnenstingl ist ein hochpräzises und winkeltreues Prisma das sich im tachymetrischen Monitoring als Standard etabliert hat. Dank seines hervorragenden Preis-Leistungs-Verhältnisses bietet es optimale Genauigkeit für anspruchsvolle Vermessungsaufgaben. Die inzwischen dritte Generation dieses Kugelprismas überzeugt mit verbesserter Verarbeitung und langlebiger Qualität.

Das fest verschraubte Tripelprisma garantiert eine dauerhaft stabile Position, wodurch auch bei häufiger Nutzung eine konstante Messgenauigkeit sichergestellt wird. Ein besonderer Vorteil ist die drehbare Lagerung in der Kugelbasis: Das Prisma kann frei ausgerichtet werden, während der Mittelpunkt exakt erhalten bleibt. Das magnetische Edelstahlgehäuse mit matt polierter Oberfläche macht es besonders langlebig und widerstandsfähig gegenüber Umwelteinflüssen. Auf der Rückseite sind die Prismenkonstanten aufgedruckt.

Das Kugelprisma eignet sich für verschiedenste Anwendungen, etwa bei Deformationsanalysen, Bauwerksüberwachungen, Setzungsmessungen oder bei Vermessungen im Infrastrukturbereich. Dabei kann das Kugelprisma in die passende Kugelbasis eingesetzt werden und dort fest verbleiben, oder nach jeder Messung wieder mitgenommen werden. Die Kugelbasis kann später in eine entsprechende Ausrichtbasis eingesetzt werden.

Typische Einsatzbranchen sind der Hoch- und Tiefbau, der Tunnelbau, der Bergbau, die Geotechnik sowie die Ingenieurvermessung. Besonders in anspruchsvollen Monitoring-Projekten mit hohen Anforderungen an Genauigkeit und Reproduzierbarkeit hat sich das System etabliert. Beachten Sie bitte das passende Zubehör im Cross-Selling weiter unten.

Funktionen und Vorteile

• Winkeltreu mit maximal ±0,3 mm Abweichung der Prismenkonstante zur Solllage


• Sehr hohe Fertigungsgenauigkeit: Schliffgenauigkeit 2"


• Kompatibel mit Kugelbasen für stationären oder mobilen Einsatz


• Frei drehbar in der Basis: ideal zur exakten Ausrichtung auf die Totalstation


• Lagerung des Prismenzentrums mit ±0,1 mm Toleranz


• Reichweite für Distanzmessung (abhängig von der verwendeten Totalstation: 500 bis 1.000 m


• Prismenkonstante: -16,9 mm (absolut), Leica: 17,5 mm


• Seitliches M3 Gewinde zur optionalen Anbringung der Schutzkappe, die das Prisma vor Staub, Regen und Schnee schützt


• Robustes, witterungsbeständiges Design für Langzeiteinsatz

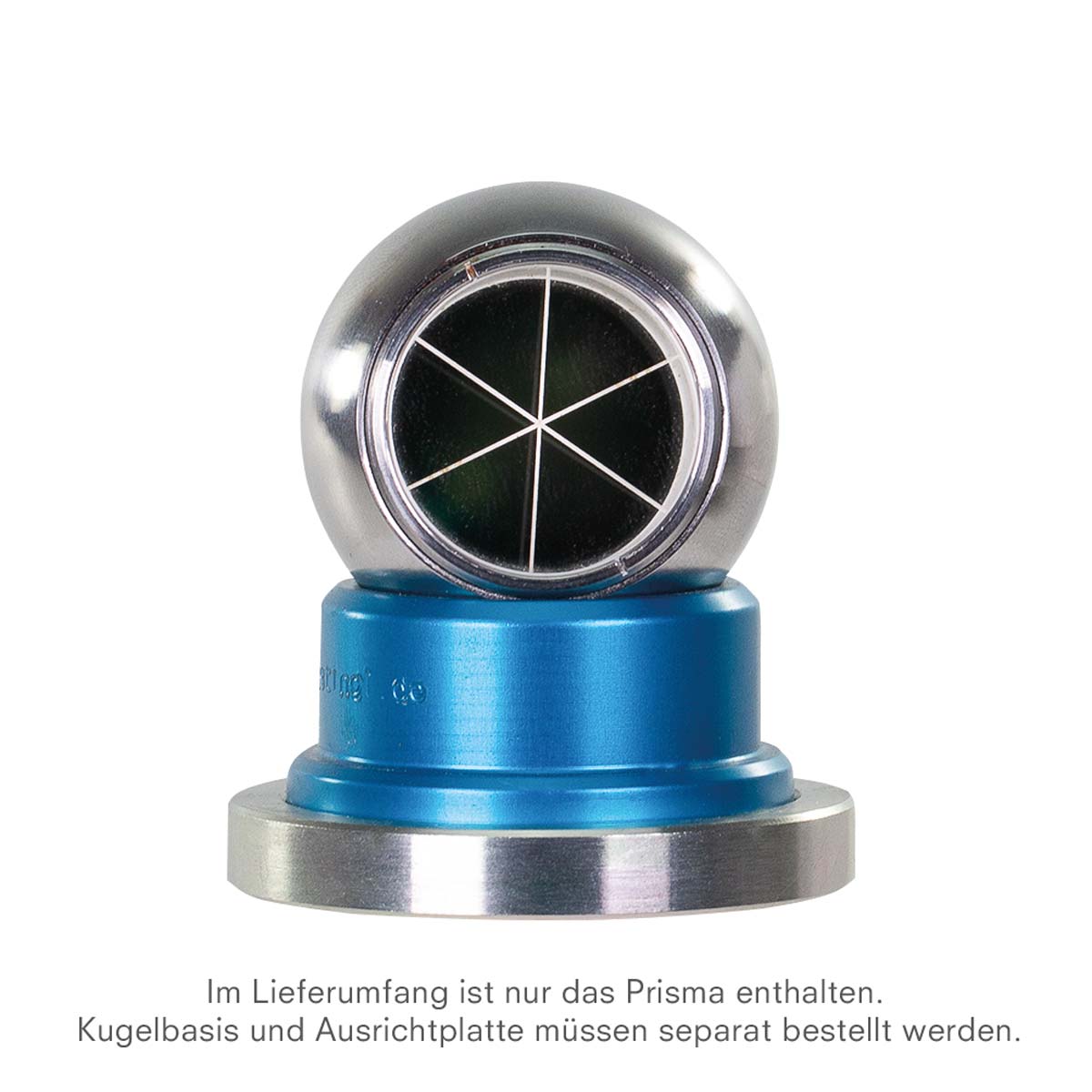

Lieferumfang

Kugelprisma Ø 1,5" (38,1 mm)
