Montagekleber RSMK-FIX für Meterriss-Plaketten und Prismen

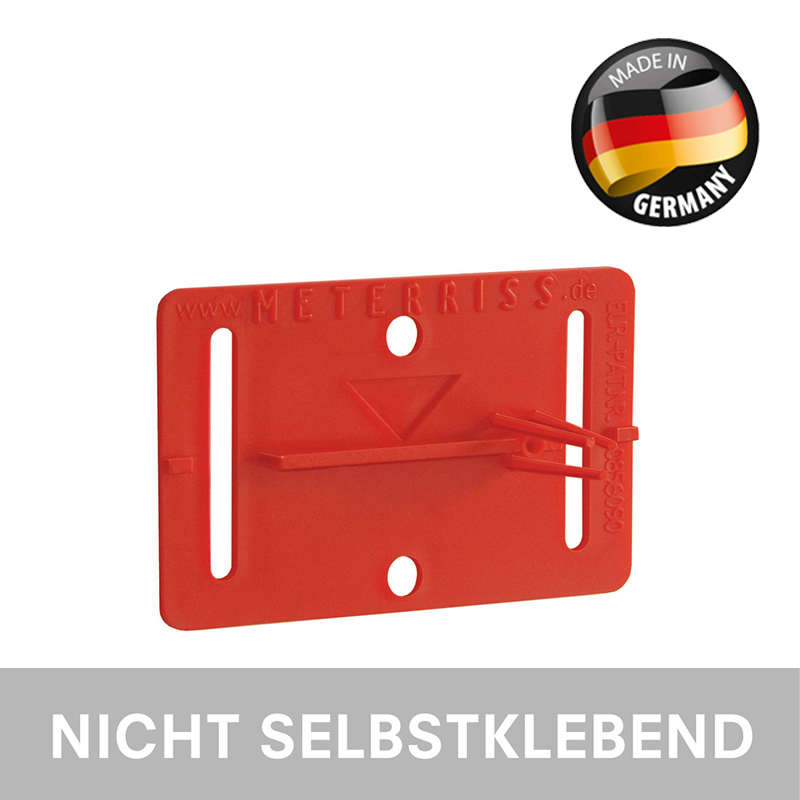

Die Meterriss-Plaketten RS20 rot werden auf unverputzter Wand montiert und sind für Handwerker unmissverständliche Dokumente. Die Meterriss-Plaketten RS20 von Rothbucher werden auf unverputzter Wand montiert und sind für alle Handwerker unmissverständliche Dokumente. Um beim Übertragen Maßdifferenzen zu vermeiden, haben die Plaketten einen Vorsprung. Hier können der Meterstab oder eine Messlatte aufgesetzt werden. Die elastischen "Putzpinsel" sorgen dafür, dass der Meterriss bis nach den Putzarbeiten gesichert bleibt und einfach wiederzufinden ist. Auch Höhen und Achsen werden bis über die Putzarbeiten hinaus gesichert. Um eventuelle Manipulationen zu unterbinden, werden die Ecken farbig übersprüht. Nach Abschluss aller Arbeiten werden die Pinsel abgezwickt – die Nacharbeiten sind minimal – und die Plaketten bleiben als Beweis unter Putz. Wir empfehlen, die Meterriss-Plaketten zu kleben und mindestens einmal zu sichern. Funktionen und Vorteile der Meterriss-Plaketten RS20 Zur dauerhaften Sicherung des Meterrisses bis nach den Putzarbeiten Zur Sicherung von Höhen und Achsen bis nach den Putzarbeiten Meterriss-Plaketten RS20 nach den Putzarbeiten, Oberkante Stift ist Meterriss. Die Plaketten bleiben als Beweis unter Putz! Lieferumfang Meterriss-Plaketten RS 20

Die Trägerplatte RSAKZ6 rot mit Zielmarke von Rothbucher Systeme wurde speziell für die Messung auf größeren Distanzen entwickelt und kommt vorallem in der Deformationsbeobachtung und Kontrolle von Bauwerken, wie beispielsweise Brücken oder Trägern und Silos zum Einsatz. Die Vermessungs-Plakette RSAKZ6 sind mit einer extra großen Reflexzielmarke mit einem Grundmaß von 60mm x 60mm ausgestattet und werden bei Reichweiten bis ca. 120m, bei einer reflektorlosen Messung sogar bis 250m empfohlen. Funktionen und Vorteile der Trägerplatte RSAKZ6 rot mit Zielmarke von Rothbucher Systeme RSAKZ6: Trägerplatte für 60 x 60 mm Reflex-Zielmarke Reichweite von 10 m bis 120 m Temperatur- und UV-Beständig Montage auch bei schwierigem Untergrund möglich Lieferumfang Trägerplatte RSAKZ6 rot mit Zielmarke von Rothbucher Systeme

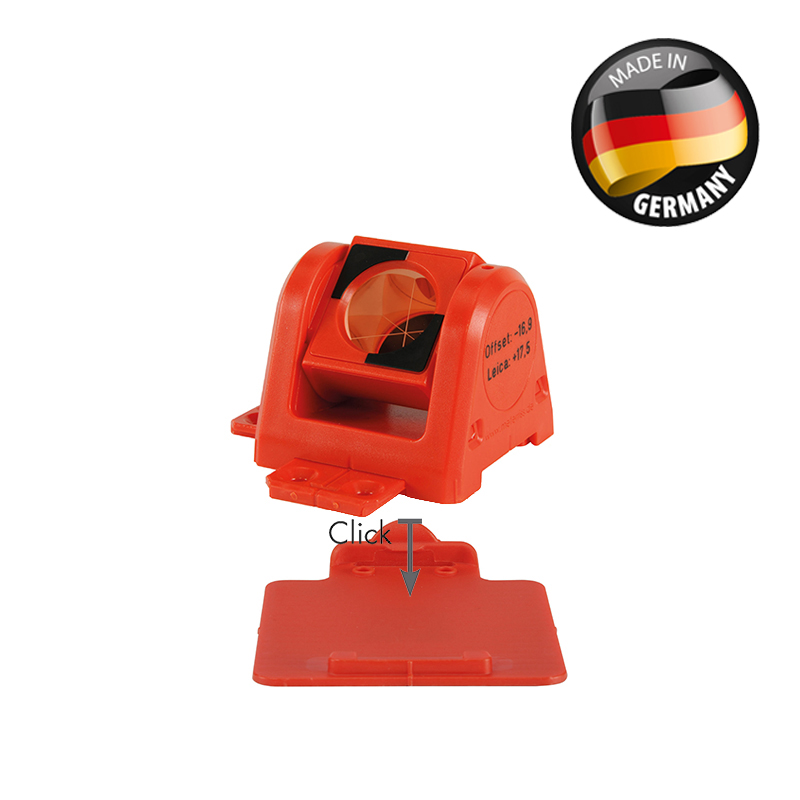

Diese Variante des Miniprismas RSMP380 (hier rot und kupferbeschichtet) wird unkompliziert mit passenden Montagekleber angeklebt. Wir empfehlen den RSMK-FIX Kleber von Rothbucher Systeme. Das angeklebte Prisma hält jahrelang. Hierbei wird nur die Mini-Prisma-Adapterplatte RSFP-X80g angeklebt, das Prisma kann dann entfernt oder bei Bedarf aufgesteckt werden. Die Platte kann einfach bei uns nachbestellt werden. Wenn Sie Prismen speziell fürs Gleismonitoring suchen, empfehlen wir die gleichen Prismen mit Magnet, die Sie im Crossselling finden. Die Prismen können sowohl an Schienen, Bahnschwellen, Brücken, aber auch an Betonteilen und Gipsfassaden angebracht werden. Die Prismen können außerdem um 180 Grad gedreht und entsprechend passend ausgerichtet werden. Auch eine spätere Neuausrichtung mit höchsten Genauigkeiten ist gewährleistet. Beachten Sie hierzu das White Paper von der TU München unter Downloads.  Hier erklärt der Erfinder selbst die Anwendung des Miniprismas:  Funktionen und Vorteile des 180°-Prismas fürs Monitoring zum Kleben in Rot von Rothbucher Systeme Ø 25,4 mm Offset: -16.9 (minus 16.9) [Leica + 17.5] Prisma kann um 180° um die eigene Achse gedreht werden Prisma kann von der angeklebten Platte gelöst werden Neue Platten FP-X80 können nachbestellt werden Empfohlener Kleber: RSMK-FIX von Rothbucher Systeme  Lieferumfang 180°-Prisma fürs Monitoring zum Kleben in Rot von Rothbucher Systeme

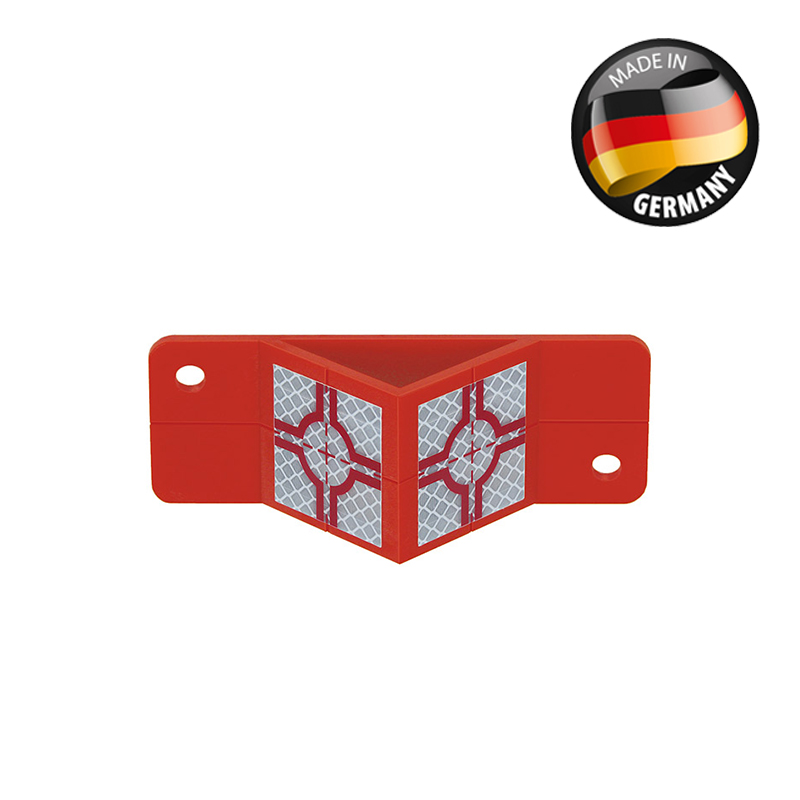

Die Trägerplatten mit Winkel und Reflexzielmarken RSAK130 finden ihren Einsatz an Gleisen, Brücken, Einhausungen, Staumauern, Gebäuden, Abstützungen, in Hochregallagern, Aufzugsschächten u. v. m. Bei gut geplanter Montage kann mit diesen Produkten aus fast jeder Position der Vermessungs­punkt angepeilt werden. An Bahngleisen z. B. muss sich der Vermesser nicht mehr in Gefahrenzonen begeben, sondern kann jederzeit aus sicherer Position seine Messungen durchführen. Auch gefährliche und teure Straßensperren sind nicht mehr nötig, da viele Messungen erheblich vereinfacht werden. In Aufzugsschächten werden die Adapter senkrecht auf Achse montiert (siehe Bild linke Seite). Die Achsen sind damit aus jeder Position für alle Gewerke gut sichtbar. Um die Sicherung des Vermessungspunktes über einen langen Zeitraum zu gewährleisten, ist unter jeder Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt. Funktionen und Vorteile der Trägerplatte mit Winkel und Reflexzielmarken RSAK130 Unverwechselbare Vermessungspunkte Reflexmarke 30 x 30 m Größe L 100 x B 35 x H 30 mm 3-dimensionale Beobachtungen von Brücken Beobachtungen von Bahngleisen bei umliegenden Baumaßnahmen wie z. B. Brücken- und Tunnelbau, Unterpressungen von Bahnstrecken usw. Messungen und Beobachtungen aus fast jedem Winkel und an schwer zugänglichen Stellen sind möglich Werden Messungen mit einem Prisma gewünscht oder gefordert, wird das RS Mini Prisma-System empfohlen Temperatur- und UV-Beständig Um die Sicherung des Vermessungspunktes über einen längeren Zeitraum zu gewährleisten, ist exakt unter dem Zentrum der Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt. Sollte die Reflexzielmarke einmal beschädigt werden kann sie problemlos ausgetauscht werden und der Originalvermessungspunkt einfach, schnell und kostengünstig wieder hergestellt werden! Lieferumfang Trägerplatte mit Winkel und Reflexzielmarken RSAK130, rot
