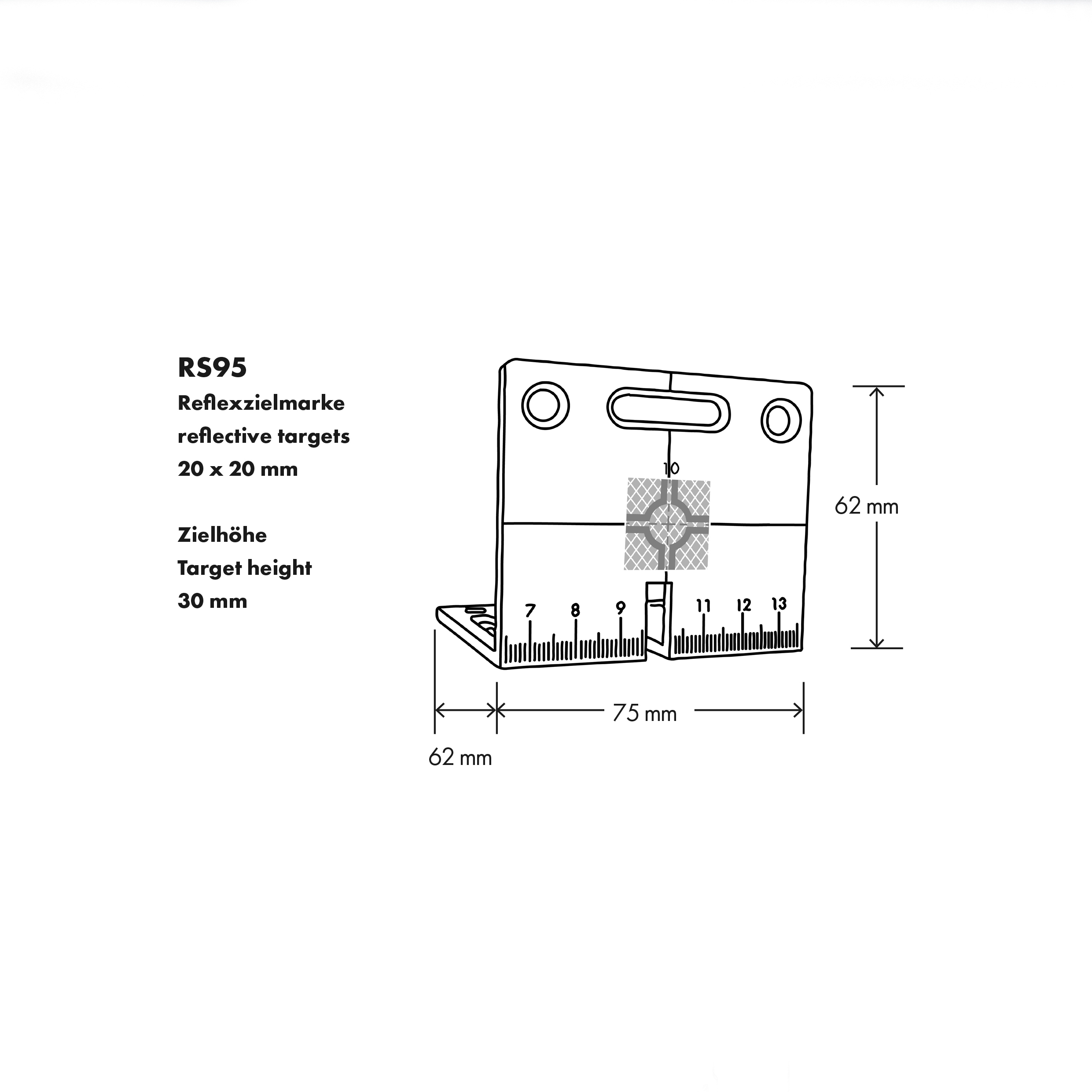

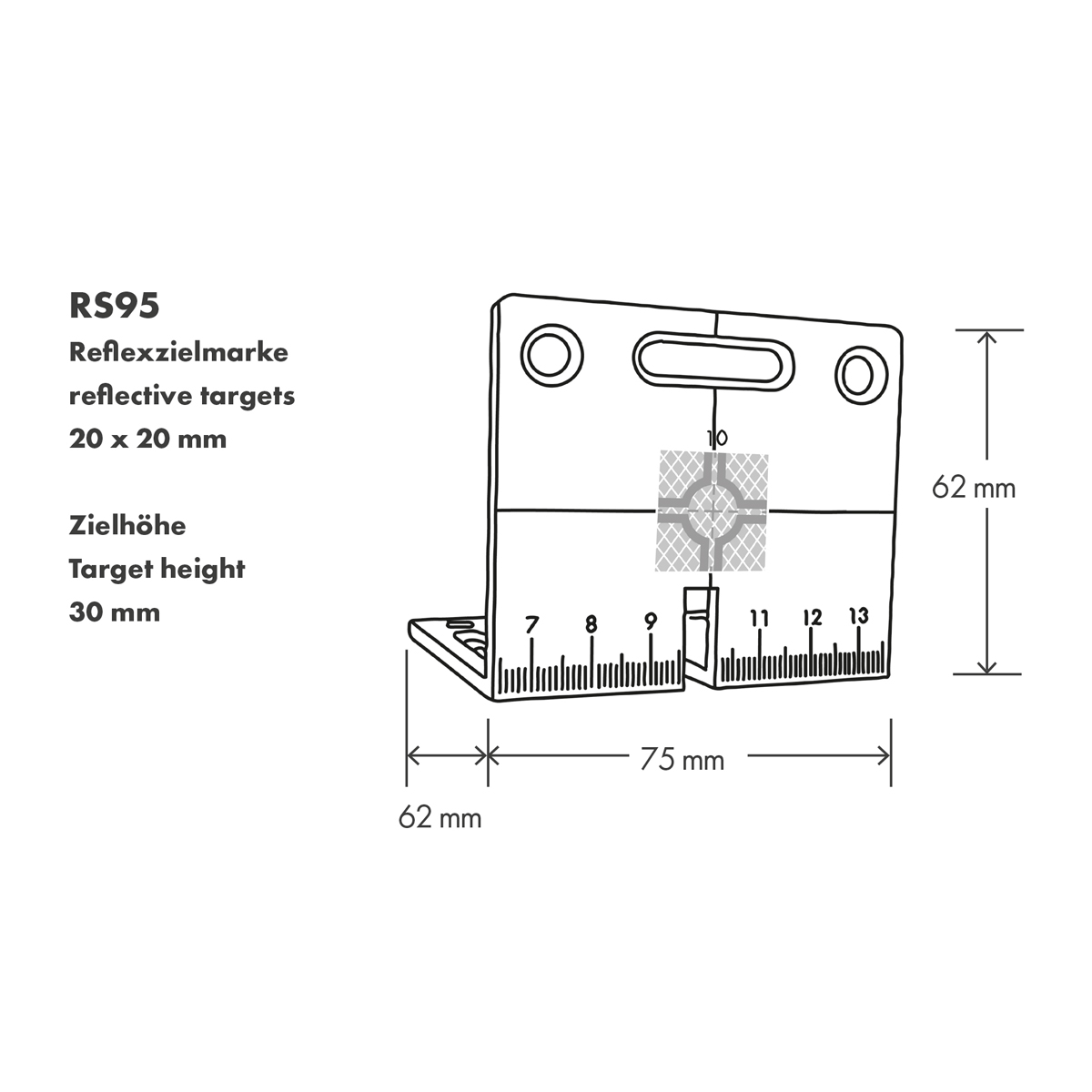

Absteckhilfe RS95 von Rothbucher Systeme

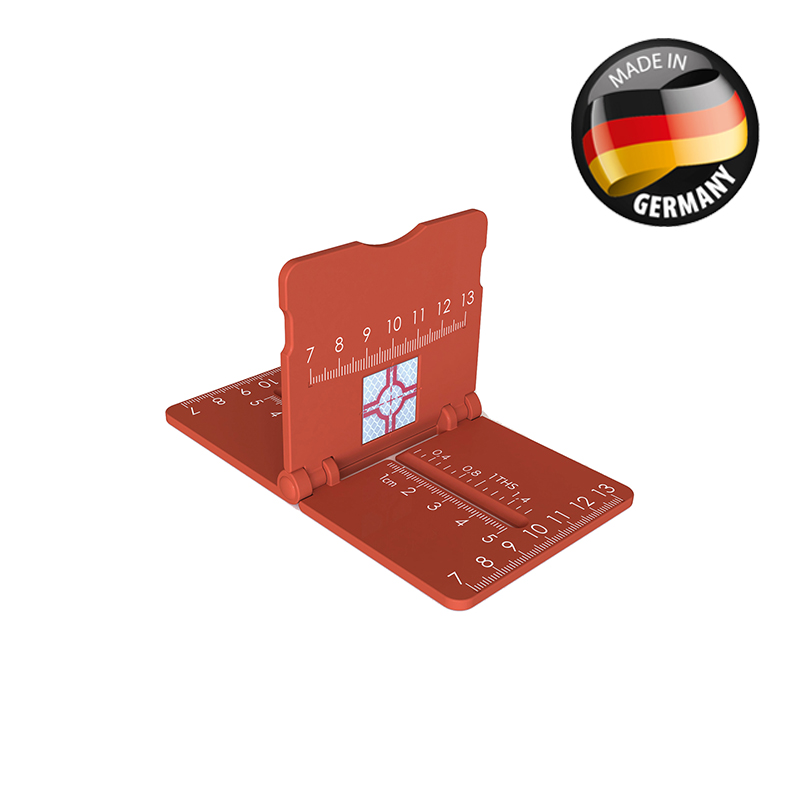

Speziell für die Absteckarbeiten am Schnurgerüst auf der Bodenplatte wurde die Absteckhilfe RS96 entwickelt. Das exakte Einmessen des Vermessungspunktes auf der Bodenplatte bereitet besonders in der Schlussphase, bei den letzten 5 bis 10 cm, oftmals größere Probleme. Durch häufiges hin und her, vor und zurück mit dem Prismenstab ist die Arbeit sehr zeitaufwändig. Es muss gewährleistet sein, dass der Prismenstab immer exakt im Lot ist. Die aufklappbare Absteckhilfe RS96 wird auf den Boden gestellt und mittels der Maßskalen kann der Assistent die Richtungsangaben des Vermessers schnell und exakt nachvollziehen und übertragen. Funktionen und Vorteile der Absteckhilfe RS96, klappbar, mit Reflexzielmarke Reflexzielmarke: 20 x 20 mm plus Referenzlinien Zielhöhe: 20 mm Zusammenklappbar Erleichtert das Einmessen der Achsen am Schnurgerüst Für Aufmaße an der Bodenplatte Gerade die letzten 5 bis 10 cm können schnell und exakt eingemessen werden Das präzise Loten des Prismenstabs entfällt Orientierungsskala für links und für rechts - die Zahl 10 entspricht der Achse Orientierungsskalen für vor und zurück Lieferumfang Absteckhilfe RS96, klappbar, mit Reflexzielmarke

Die Absteckhilfe RS150M-C mit kupferbeschichtetem Mini Prisma ist eine innovative Lösung um Messpunkte schnell und exakt auf horizontalen oder vertikalen Oberflächen mit Totalstationen abzustecken. Die Absteckhilfe eignet sich ideal für die genaue und effiziente Übertragung von Messpunkten auf die Baustelle. Durch das integrierte Mini-Prisma kann die Absteckhilfe von Totalstationen präzise auf die Messpunkte ausgerichtet werden. So einfach geht's: Sie wählen Ihren Absteckpunkt aus, Ihre Robotik-Totalstation (wie z.B. die Leica ICR 70 findet) und verfolgt das in die Absteckhilfe integrierte Prisma und navigiert Sie zum gewünschten Punkt. Nach Erreichen des zu vermessenden Punktes wird das Prisma von Position A auf Position B geschoben, damit der Messpunkt direkt unterhalb des Prismas durch eine Öffnung in der Absteckhilfe angezeichnet werden kann. Die Absteckhilfe kann natürlich ebenso dazu verwendet werden, um Achsen anzuzeichnen und ist mit jedem Tachymeter kompatibel. Wir empfehlen diese kupferbeschichtete Variante für Leica, GeoMax und Happy Survey. Für Trimble, Topcon und Sokkia Totalstationen empfehlen wir die silberbeschichtete Variante. Inklusive Libelle und Transporttasche. Sehen Sie sich die einfache Handhabung der Absteckhilfe RS150M-C mit Mini Prisma im Video an: Funktionen und Vorteile Schnelle und zuverlässige Absteckungen mithilfe von Totalstationen Einfache und präzise Verwendung Direktes Anzeichnen des zu vermessenden Punktes auf der Oberfläche Prisma bleibt immer zum Instrument ausgerichtet Durch eine Skala an den Seitenwänden werden die vom Messgerät vorgegeben Distanzen schnell und einfach übertragen Das Prisma ist kupferbeschichtet Inklusive Libelle und Transporttasche Prismenkonstante -16,9 mm (absolut), +17,5 mm Leica Kippachshöhe: 50 mm Lieferumfang Absteckhilfe RS150M-C mit Mini Prisma, Libelle und Transporttasche

Unser Prismenstab ist ideal für präzise Messungen bei eingeschränkten Aufstellmöglichkeiten, z.B.unter Überdachungen oder bei dichtem Bewuchs. Dieser Stab wurde in Deutschland hergestellt - das garantiert höchste Produktionsstandards, beste Qualität, herausragende Lebensdauer und eine Herstellung aus besten Materialien. Bei einer Länge von 50-80 cm lässt sich der MIDI-Stab dichter über dem Bodenpunkt positionieren als Standard-Prismenstäbe. Somit wirkt sich der entstehende Fehler bei nicht ganz lotrechter Aufstellung wesentlich geringer aus. Merkmale Made in Germany mit höchsten Produktionsstandards aus dem Schwarzwald Stoßgedämpfter Stab mit Schraubklemmung Mit 5/8“ Gewinde für Prismen mit einer Kippachshöhe von 100 mm für andere Prismen und GNSS Empfänger bitte passenden Adapter nutzen Spitze aus Edelstahl mit Hartmetall-Einsatz (Der Einsatz ist in den Stab eingepresst und nutzt sich auch bei jahrelangem Einsatz nicht ab) Länge 50-80 cm Gewicht 400 g

Das 360° Miniprisma von proNIVO, der Hausmarke von Attenberger, wird als komplettes Set in einer schaumstoffgepolsterten Transporttasche geliefert. Es enthält das Miniprisma mit fester Spitze, vier je 30 cm lange Stabsegmente und eine Dosenlibelle. Der Aufbau ist variabel: Die Stäbe können sowohl unterhalb als auch oberhalb des Prismas angeschraubt werden. Dank dieser Flexibilität lässt sich das Prisma sehr bodennah montieren. Das minimiert Messfehler, die durch ein leichtes Schräghalten des Stabs entstehen. Hindernisse werden mühelos überwunden, indem das Prisma höher positioniert wird. Wer das Prisma bodennah einsetzt, verlängert den Stab einfach nach oben, das erspart unnötiges Bücken. Die mitgelieferte Dosenlibelle sorgt dabei immer für eine lotrechte Ausrichtung. Da es sich um ein 360°-Prisma handelt, wird es von allen gängigen Robotik-Totalstationen problemlos erfasst und verfolgt. Die Prismenkonstante beträgt -4,4 mm (absolut) bzw. +30 mm (Leica). Das Set eignet sich perfekt für Absteckungen auf Bodenplatten sowie für die Bau- und Gebäudevermessung mit motorisierten Tachymetern. Funktionen und Vorteile 360°-Prisma für lückenlose Verfolgung durch alle Robotik-Totalstationen Prismenkonstante -4,4 mm (absolut) / +30 mm (Leica) Inklusive Dosenlibelle für stets lotrechte Stabhaltung Flexibles Stabsystem aus 4 Einzelsegmenten à 30 cm Prisma nahezu bodennah montierbar – minimiert Messfehler durch Schräghaltung Obere Stabverlängerung möglich – beugt unnötigem Bücken vor Kompakte, schaumstoffgepolsterte Transporttasche für sicheren Transport Prismenspitze direkt am Prisma für exakte Punktaufnahme Lieferumfang 360° Miniprisma mit Spitze4 Stäbe (je 30 cm)DosenlibelleTransporttasche
