Die Verwendung von Röhrenschlangen bei der Ortung von nicht-metallischen Rohren
Ein häufiges Problem in der Kabelortung ist die Suche nach Leerrohren, PE-Rohren, Betonrohren, gusseisernen Rohren für Gas oder anderen Kabeln, die durch herkömmliche Methoden mit oder ohne Sender nicht gefunden werden können. Für diese Herausforderungen ist die Kombination eines Empfängers, Senders und einer Röhrenschlange ideal. Sie müssen dabei jedoch Zugang zum Rohr haben, um den Draht der Röhrenschlange einführen zu können..
Die zwei Methoden bei der Ortung von nicht-metallischen Rohren

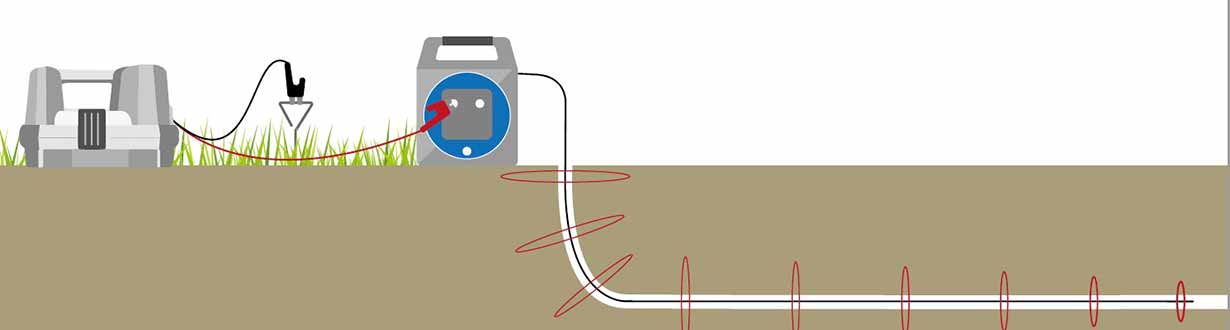

Methode 1: Besendung des gesamten Kabels
Schließen Sie die rote Klemme des Senders an einen Kontakt der Röhrenschlange an und verbinden Sie die schwarze Klemme mit dem Erdungsstab. Setzen Sie den Erdungsstab und sein Kabel möglichst in einem 90°-Winkel zum vermuteten Lauf des zu ortenden Rohrs an. Schalten Sie dann den Sender mit der CF-Frequenz ein. Nun wird das gesamte Kabel besendet und Sie können es mit dem Empfänger CXL4, DXL4 oder MXL4 orten.

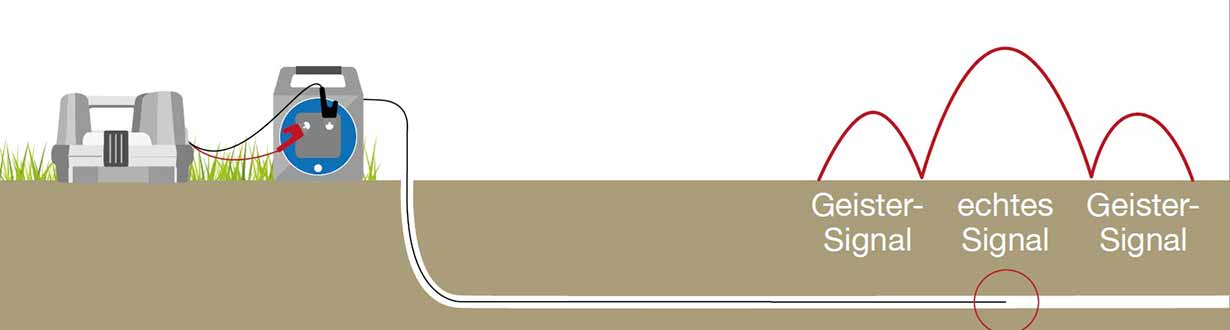

Methode 2: Besendung der Spitze (Punktortung)
Möchten Sie nur die Drahtspitze der Röhrenschlange besenden, verbinden Sie sowohl die rote als auch die schwarze Klemme des Senders mit der Röhrenschlange. Diese Methode ist vor allem dann sinnvoll, wenn Sie eine Beschädigung oder Verstopfung im Kabel vermuten und orten möchten, wo der Boden aufgegraben werden muss, um die Situation zu bereinigen. Zu beachten sind die beiden Geistersignale, die vor und hinter dem echten Signal auftreten. Diese erkennen Sie am geringeren Ausschlag. Nur das echte Signale zeigt die Position der Spitze des Drahts.
Weitere Tipps und Hinweise aus langjähriger Erfahrung
- Mit diesen Methoden können Rohrleitungen in einer Tiefe von bis zu 4 m Tiefe geortet werden.
- Der Sender muss auf "kontinuierliches Signal" gestellt sein, nicht auf "Puls".
- Die Röhrenschlange ist mit 20, 50 oder 80 m in verschiedenen Längen verfügbar. Die Funktionsweise bleibt dabei gleich.
- Der Sender ändert seinen Ton, wenn der Signal-Kreislauf korrekt hergestellt wurde. Dies dient der Kontrolle.
- Je besser die Ortung des Drahts ist, desto genauer ist auch die Tiefenmessung. Messen Sie stets direkt über dem Draht, nicht links oder rechts versetzt. Überprüfen Sie, wo die geringste Tiefe angezeigt wird. Dann befinden Sie sich in der Regel direkt über dem Draht. Bitte beachten Sie, dass die Tiefenmessung keinen exakten Wert darstellt. Es muss eine Toleranz berücksichtigt werden.
- Beachten Sie bitte, dass möglicherweise eine Genehmigung erforderlich ist, eine Röhrenschlange in ein Rohr einführen zu dürfen. Dies ist besonders dann der Fall, wenn das Rohr in Betrieb ist (z. B. Trinkwasser).
