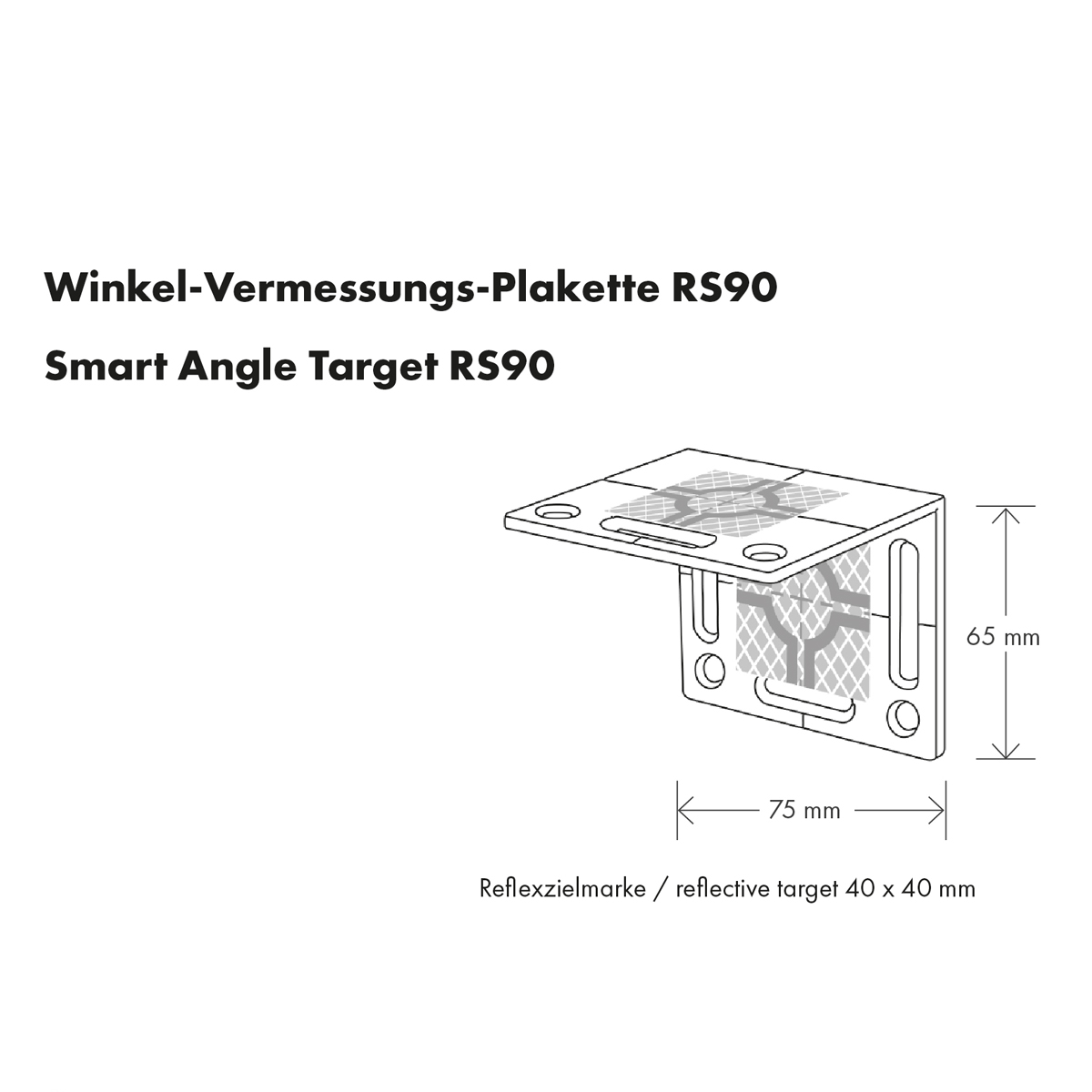

Winkel-Vermessungsplakette RS90, rot, von Rothbucher Systeme

Edelstahl V4A-Adapter RSAM80, inklusive vormontierter Winkel-Vermessungs-Plakette RS 80 – mit DW15 Gewindestab zum einschrauben in vorhandene Ankerhülsen.  So können die Marken z. B. an Brücken, bei denen Ankerhülsen im Kragarm verbaut sind, in die vorhanden Ankerhülsen eingedreht und für das Monitoring der Brücken verwendet werden. An neuen Abstützungen und Wänden werden bei Bedarf Ankerhülsen an den passenden Stellen eingeplant, um ein Monitoring nach Fertigstellung der Objekte zu gewährleisten.Das Ergebnis sind Referenzpunkte, die an Dauerhaftigkeit kaum zu überbieten sind!Größe L 120 x B 125 x H 50 mmBohren ist nicht mehr nötig, da bereits eingebaute Ankerhülsen für Dw15 Gewinde zur Montage genutzt werden können.Messungen und Beobachtungen aus fast jedem Winkel, bei Platzproblemen und an schwer zugänglichen Stellen sind möglichDie Vermessungspunkte sind während der Bauphase einfach zu montieren und für Vermesser und Polier gut sichtbar. Nach Fertigstellung von Brücken und Gebäuden wird RSMAG zur Langzeitbeobachtung weiter verwendetAnkerhülsen können während der Bauphase für Vermessungspunkte eingebaut werden, z. B. ober- und unterhalb der Brückenlager.In Verbindung mit aktuellen Totalstationen können in kurzer Zeit viele Messungen durchgeführt werden - große Zeitersparnis.Ideal geeignet für: Brückenbau und Brückenbeobachtungen, Tunnelbau, Beobachtung von Fels- und Erdbewegungen, BergwerksbauTemperatur- und UV-beständigACHTUNG: Für Streckenmessungen mit Tachymeter oder Totalstation werden ausschließlich Plaketten mit Reflexzielmarken empfohlen!

Die Trägerplatten mit Winkel und Reflexzielmarken RSAK130 finden ihren Einsatz an Gleisen, Brücken, Einhausungen, Staumauern, Gebäuden, Abstützungen, in Hochregallagern, Aufzugsschächten u. v. m. Bei gut geplanter Montage kann mit diesen Produkten aus fast jeder Position der Vermessungs­punkt angepeilt werden.An Bahngleisen z. B. muss sich der Vermesser nicht mehr in Gefahrenzonen begeben, sondern kann jederzeit aus sicherer Position seine Messungen durchführen. Auch gefährliche und teure Straßensperren sind nicht mehr nötig, da viele Messungen erheblich vereinfacht werden.In Aufzugsschächten werden die Adapter senkrecht auf Achse montiert (siehe Bild linke Seite). Die Achsen sind damit aus jeder Position für alle Gewerke gut sichtbar.Um die Sicherung des Vermessungspunktes über einen langen Zeitraum zu gewährleisten, ist unter jeder Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt.Funktionen und Vorteile der Trägerplatte mit Winkel und Reflexzielmarken RSAK130Unverwechselbare VermessungspunkteReflexmarke 30 x 30 mGröße L 100 x B 35 x H 30 mm3-dimensionale Beobachtungen von BrückenBeobachtungen von Bahngleisen bei umliegenden Baumaßnahmen wie z. B. Brücken- und Tunnelbau, Unterpressungen von Bahnstrecken usw.Messungen und Beobachtungen aus fast jedem Winkel und an schwer zugänglichen Stellen sind möglichWerden Messungen mit einem Prisma gewünscht oder gefordert, wird das RS Mini Prisma-System empfohlenTemperatur- und UV-BeständigUm die Sicherung des Vermessungspunktes über einen längeren Zeitraum zu gewährleisten, ist exakt unter dem Zentrum der Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt. Sollte die Reflexzielmarke einmal beschädigt werden kann sie problemlos ausgetauscht werden und der Originalvermessungspunkt einfach, schnell und kostengünstig wieder hergestellt werden!LieferumfangTrägerplatte mit Winkel und Reflexzielmarken RSAK130, rot

Die BIM-Plakette RS30 ermöglicht die Dokumentation und dauerhafte Sicherung von Höhen und Achsen mit nur einem Produkt. Wird auf Baustellen mit verschiedenen Messgeräten gearbeitet, ist die BIM-Plakette die beste Lösung Maßdifferenzen zu vermeiden.Ob Nivellier, Laser, Theodolit oder Totalstation: die BIM-Plakette ist für jedes Instrument der optimale Vermessungspunkt mit identischen Höhen und Koordinaten!Auf schwierigem Untergrund werden die Plaketten mit Montagekleber oder mit Dübel und Schraube dauerhaft fixiert. Ein Vorsprung, auf dem Meterstab oder Messlatte aufgesetzt werden kann, garantiert das exakte Abnehmen der Höhe.Um die Sicherung des Vermessungspunktes über einen langen Zeitraum zu gewährleisten, ist unter jeder Reflexzielmarke ein Fadenkreuz auf der Trägerplatte aufgedruckt.Sollte die Reflexzielmarke einmal beschädigt werden, kann diese problemlos ausgetauscht werden. Der Originalvermessungspunkt geht somit nicht verloren und die Eindeutigkeit und Dauerhaftigkeit des Messpunktes ist BIM-konform gewährleistet.Funktionen und Vorteile der BIM-Plakette RS30 Eindeutige Fixpunkte für alle GewerkeEin Fixpunkt für alle gängigen Vermessungsgeräte!Zur Sicherung von Höhen und AchsenZur schnellen Positionierung mit dem TachymeterFür Setzungsmessungen, das Aufsetzen der Messlatte ist möglichIm Industriebau und HallenbauFür FertigungsstraßenTemperatur- und UV-BeständigMontage auch bei schwierigem Untergrund möglichLieferumfangBIM Vermessungs-Plakette RS30 mit reflektierender Zielmarke

Die Meterriss-Plaketten RS21 in rot werden auf unverputzter Wand montiert und sind für Handwerker unmissverständliche Dokumente. Um beim Übertragen Maßdifferenzen zu vermeiden, haben die Plaketten einen Vorsprung. Hier können der Meterstab oder eine Messlatte aufgesetzt werden. Die elastischen "Putzpinsel" sorgen dafür, dass der Meterriss bis nach den Putzarbeiten gesichert bleibt und einfach wiederzufinden ist. Auch Höhen und Achsen werden bis über die Putzarbeiten hinaus gesichert. Um eventuelle Manipulationen zu unterbinden, werden die Ecken farbig übersprüht. Nach Abschluss aller Arbeiten werden die Pinsel abgezwickt – die Nacharbeiten sind minimal – und die Plaketten bleiben als Beweis unter Putz. Wir empfehlen, die Meterriss-Plaketten zu kleben und mindestens einmal zu sichern.Funktionen und Vorteile der selbstklebenden Meterriss-Plaketten RS21 in rotZur dauerhaften Sicherung des Meterrisses bis nach den PutzarbeitenZur Sicherung von Höhen und Achsen bis nach den PutzarbeitenMeterriss-Plaketten RS21 nach den Putzarbeiten, Oberkante Stift ist Meterriss.Die Plaketten bleiben als Beweis unter Putz!LieferumfangMeterriss-Plaketten RS21
